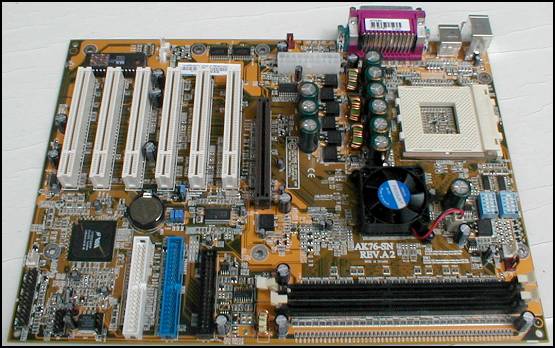

Boardlayout
Das DFI AK76-SN ist ein Mainboard ohne Schnickschnack. Weder Raid-Controller,
noch Onboard-Sound haben die Entwickler für ihr Baby vorgesehen - ersteres nicht einmal
mit prophylaktischen Lötstellen für eine spätere optionale Bestückung. Mit ein Grund
natürlich für
den günstigen Preis. Dafür jedoch warten zwei DIP-Schalter Einheiten zum Übertakten
der CPU auf den User. Damit wird klar, an wen sich das Angebot richtet: kein Sound,
dafür OC-Features und DDR-SDRAM Support. Hier hat DFI klischeehaft eindeutig den
Performance-Freak vor Augen. Was das Board sonst noch charakterisiert hier
kurz im Überblick:
- AMD 760 Chipsatz
- AMD 761 Northbridge
- VIA VT82C686B Southbridge
- 1 AGP 4x Slot
- 6 PCI Slots
- 2 DIMM-Slots für DDR-SDRAM PC-1600/2100 bis maximal 2 GB
- 4 USB Connectors (davon 2 extern)
- 2 PS/2 Connectors
- 2 ATA100-Kanäle für 4 IDE-Geräte
- DIP-Schalter für Multiplikator und VCore

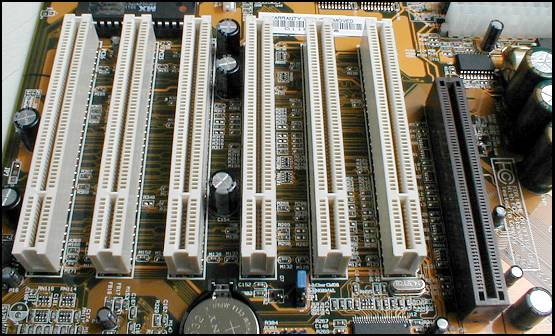

Den eingeschlagenen Kurs behält DFI konsequent bei. Der Retail-Kunde
braucht keinen AMR-Slot, also hat das DFI auch keinen. Dafür darf sich der User über einen
sechsten PCI-Slot freuen.

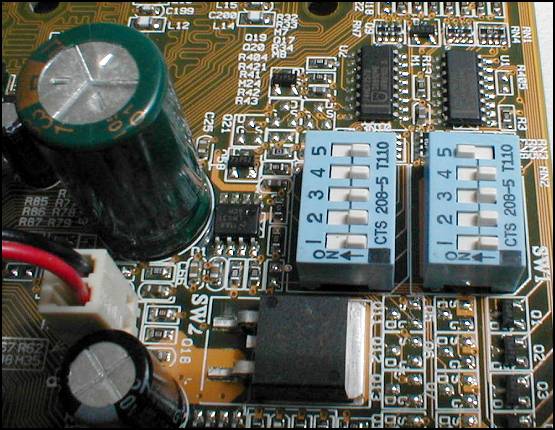

Die DIP-Schalter zum Übertakten des Systems sind vorgesehen für die Manipulation des
Multiplikator und von VCore. Der Systemtakt (FSB) muß per Jumper zwischen 100 MHz (FSB200)
und 133 MHz (FSB266) umgeschaltet werden. Die Feinabstimmung dagegen kann der Overclocker
bequem in 1 MHz Schritten per BIOS
einstellen. Warum DFI nicht gleich alle OC-Features ins BIOS gepackt und sich DIPs und
Jumper erspart hat, bleibt ein Geheimnis. Vielleicht deshalb, weil einige Hardcore-Overclocker
noch immer auf das Mäuseklavier schwören? Aber wenn sich das Board wirklich an
die Hardliner richtet, dann fehlen zwei ganz entscheidende Punkte auf der Checkliste:
Weder die I/O-, noch die DIMM-Spannung können beim AK76-SN verstellt werden. Das ist
nötig, um das System per FSB weiter stabil übertakten zu können. Die höhere
Spannung verstärkt das Signal auf dem Bus und sorgt selbst dann noch für einen stabilen
Betrieb wenn das System weit über der Spezifikation betrieben wird. Auf diese Features muß
das AK76-SN leider verzichten. Ob und wie sich das auswirken wird werden wir später noch
sehen.

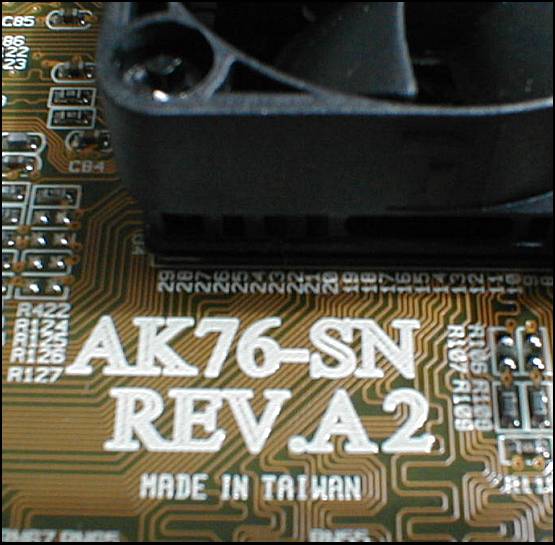

Das AK76-SN stand uns in Revision A2 zur Verfügung.
