Simsalabim - wie Magic ist der ALi?
Von: Nero24
28. März 2001




Vorwort

Planet 3DNow! und ALi-Chipsätze - das ist eine ganz spezielle Mischung. Bereits vor knapp einem Jahr nahmen wir allen Mut zusammen und verfaßten einen Ratgeber für den Betrieb von nVidia TNT2 AGP-Karten auf Sockel 7 Mainboards mit dem heiklen ALi Aladdin V Chipsatz. In dieser Phase waren wir aufgrund der selbst gesetzten Aufgabenstellung gezwungen, uns eingehend mit dem Aladdin V zu befassen - und wir haben's hingekriegt! Seitdem ist unser Verhältnis zu den Chipsätzen aus dem Hause ALi nicht mehr dasselbe. Ich möchte nicht sagen, wir seien ALi-Fans geworden; dennoch waren wir beeindruckt, welches Potential in diesem viel gescholtenen Chipsatz steckte, nachdem wir ihn stabilisiert und einige Handbremsen gelöst hatten. Der VIA MVP3 jedenfalls konnte einpacken nach unserer Roßkur.

Ein ähnliches Spiel schien für uns derzeit mit ALi MAGiK 1, dem Stiefkind in der Reihe der Sockel A Chipsätze, zu laufen. Aus diesem Grund haben wir verschiedene Hersteller gebeten, uns ein Mainboard mit ALi MAGiK 1 Chipsatz zu schicken. Wir wollten einfach herausfinden, ob der MAGiK 1 zurecht so verrissen wird, wie auf einigen Seiten (z.B. Hardwareluxx) derzeit zu lesen, oder ob nur wieder einmal die Hälfte der Features des ALi brach liegen und vom BIOS ungenutzt vor sich hin korridieren. Asus schließlich hat unserem Wunsch entsprochen (als einziger übrigens *grummel*) und ein A7A266 geschickt. Damit konnte das Tweaken beginnen... :-)

Boardlayout

Doch ehe wir uns auf den ALi stürzen noch ein paar Sätze zum Testboard, dem Asus A7A266:



Das Asus A7A266 ist in vielerlei Hinsicht ein typisches Asus-Mainboard: AGP-Pro Slot, AMR Streckplatz (*grrrr*) und einige DIP-Schalter auf der Platine. Allerdings ist das A7A266 weder mit dem A7M266 (AMD-Chipsatz), noch mit der A7V-Reihe (VIA-Chipsatz) direkt verwandt. Hier die wichtigsten Features.

  • ALi M1647 Northbridge (FSB 100/133)
  • ALi M1535D+ Southbrdige (ATA100)
  • 1 AGP-Pro 4x Slot
  • 5 PCI Slots
  • 1 AMR Slot
  • 3 DIMM-Slots für SDR-SDRAM PC-100/133 bis maximal 3 GB
  • 2 DIMM-Slots für DDR-SDRAM PC1600/2100 bis maximal 2 GB
  • 6 USB Ports (2 nach außen geführt)
  • 2 ATA100-Kanäle für 4 IDE-Geräte (ALi)
  • Onboard Sound optional (C-Media)
  • Hardware-Monitoring (Asus)
  • DIP-Schalter für FSB-Takt (auch im BIOS in 1 MHz Steps einstellbar)
  • Core-Spannung im BIOS einstellbar
  • Synchroner und asynchroner FSB:RAM-Takt möglich (100:100, 100:133, 133:133)

    Ferner beherrscht das Board alle gängigen Features wie Wake-On-Lan, Wake-On-Ring, Suspend-to-RAM, usw. Dennoch vermissen wir ein paar Dinge schmerzlich: Zum einen ist - wie beim A7M266 - der Multiplikator nicht einstellbar und zum anderen fehlt der sonst obligatorische Jumper für die I/O-Spannung. Da im Gegensatz zum A7M266 auch die DIMM-Spannung nicht manipuliert werden kann, sollte sich das später beim Tweaken des Systems noch bitter rächen...

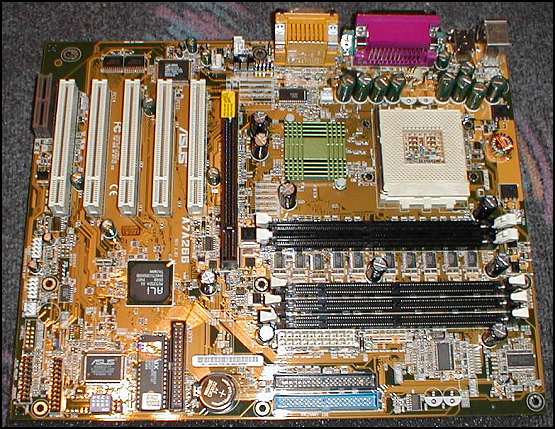

    Hier noch ein paar Shots des Boards:

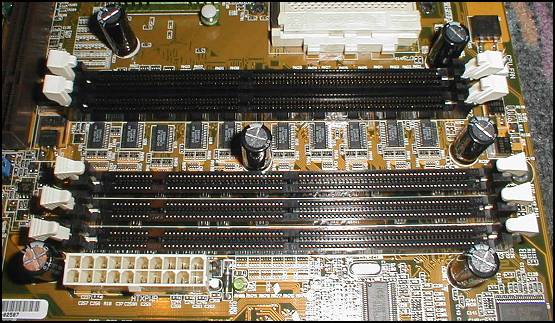

    2 DIMMs für DDR-SDRAM, 3 DIMMs für SDR-SDRAM.


    Die Northbridge des ALi MAGiK 1 benötigt nur eine passive Kühlung, da sie im Gegensatz zum VIA KT133A Chipsatz wesentlich weniger heiß wird.


    Die Southbridge beinhaltet wie heutzutage üblich ATA100, USB, Softmodem, uvm. Auch Audio wäre integriert. Allerdings hat Asus einen externen Soundchip verbaut und nutzt die Audio-Funktionen des ALi nicht.

    Seite 1/8

    ...Übersicht Umblättern =>
