Boardlayout

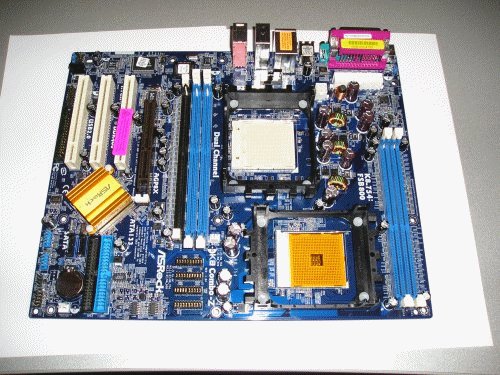

Der erste Blick ist entscheidend! So etwas hört man als Ratschlag für Vorstellungsgespräche aller Art. Bei uns hätte
dieses Board bei einem solchen Vorstellungsgespräch aber nicht einmal 2 Minuten überlebt, zumindest nicht, wenn wir
nur nach dem ersten Blick urteilen würden. Das Layout ist sehr gewagt und die Vorgabe, zwei Sockel und die dazu gehörigen DIMM-Slots auf nur einem
Board unterbringen zu wollen, treibt seltsame Blüten. Man sieht auf dem ersten Blick, dass dieses Board nicht viel
Luft zum Atmen hat. Die Komponenten stehen doch recht zusammengepfercht beisammen. Allein der Chipsatz, der sich
hinter den PCI-Slots im 45 Grad Winkel drängt, ist ein Unikum. Die beiden Sockel 939 und 754 stehen in unmittelbarer
Nähe auf der oberen Hälfte der Platine nebeneinander. Die RAM-Slot Pärchen stehen einmal für den Sockel 939
in der Mitte der Platine unterhalb des 939 Sockels und für den Sockel 754 oberhalb des Sockels im rechten oberen Eck.
ATX und der zusätzliche 12V Stecker für die CPU sind am oberen linken Eck der Platine nicht gerade am besten
erreichbar, aber wenigstens müssen die Powerkabel nicht um den CPU-Kühler herum geführt werden. Die IDE-Anschlüsse sind
ins linke untere Eck bzw. der Floppy direkt neben (!) die PCI-Slots gewandert.
Das Zubehör fällt bei diesem Board im Gegensatz zur Anzahl der CPU-Sockel allerdings sehr dürftig aus. Nur ein ATX
Panel, SATA-Kabel, IDE-Kabel und ein Stromadapterkabel für SATA-Festplatten und Handbuch; das ist alles.

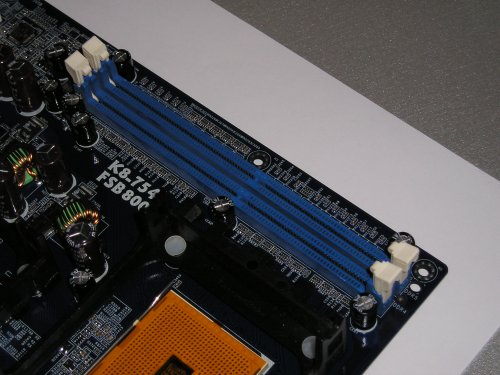

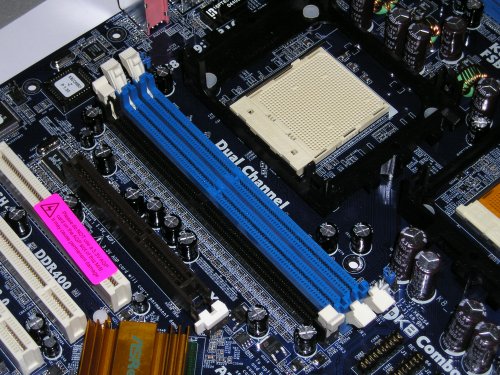

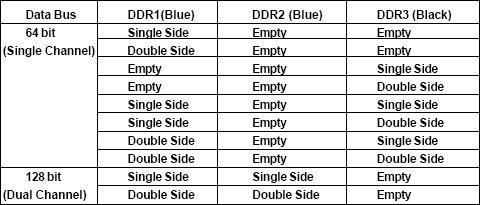

Das K8 Combo-Z besitzt 3 Slots für den Sockel 939 (in Board Mitte) und 2 für den Sockel 754 (rechts oben im Eck). Eingesetzt
werden können zwei DDR400 184-Pin DIMMs, die DDR400/DDR333/DDR266 non-ECC un-buffered unterstützen. ECC
ist nicht machbar. Maximal kann man das Board mit 2 GB RAM bestücken. Durch die freiwillige Selbstbeschränkung auf zwei
Slots für Single-Channel muss sich der User hier wenigstens keine Gedanken
machen, ob das Board Cool'n'Quiet mit drei Slots beherrscht...

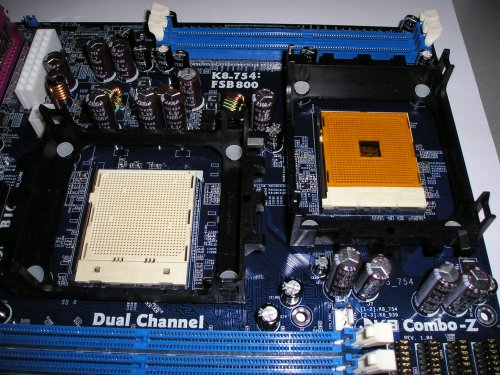

Die beiden Sockel 939 / 754 werden von ASRock mit einem Retention-Modul ausgeliefert. Die Öffnungen für die beiden
Befestigungsschrauben sind ebenfalls vorhanden, so dass die Montage von verschraubbaren
Kühlern kein Problem darstellt. WICHTIG ist bei dem Board anzumerken, dass jeweils nur ein Sockel betrieben werden
kann, also entweder mit einer Sockel 939 oder Sockel 754 CPU. Ein Betrieb mit beiden CPUs zugleich kann zu Schäden an der
Hardware führen. Das Board kann also nicht für den Dual-Betrieb zweckentfremdet werden!
