Boardlayout (Fortsetzung...)

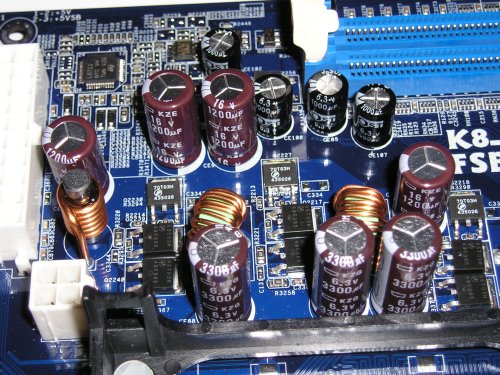

Direkt neben der CPU sitzen die Spannungswandler. ASRock verwendet auch hier die bekannte 3 Phasen Lösung, die
auch in angemessenen Abstand zueinander stehen, um übermäßige Hitzeentwicklungen vorzubeugen. Nebenan befindet
sich der ATX-Connector und der zusätzliche 12V Anschluss.

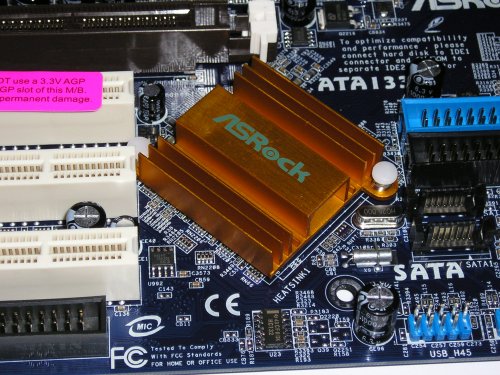

Der ULi (ALi) M1689 Chipsatz besteht aus einer Single-Chip-Lösung, die Northbridge (AGP-Interface 8x/4x) und Southbridge beherbergt.
ASRock verzichtet
hier auf einen Aktivkühler und stattet das K8 Combo-Z mit einem dezenten orangen Passivkühler aus.

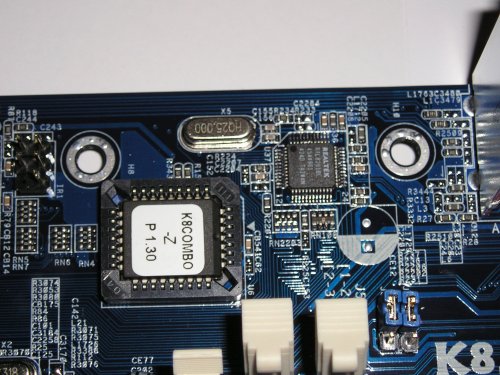

Für den Kontakt mit der Außenwelt steht beim K8 Combo-Z der LAN-PHYceiver von Realtek bereit, der die Kennung
RTL8201 trägt und die Signale des chipinternen 10/100 MBit Controllers nach außen führt. Auf einen Gigabit-Ethernet
Controller muss der K8 Combo-Z Kunde verzichten.

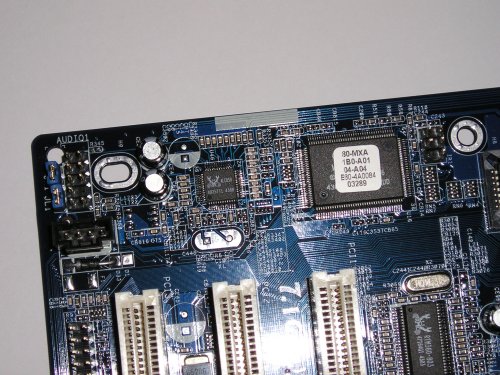

Für den Klang des ASRock K8 Combo-Z steht ein Realtek 850 7.1 Channel AC97 Codec zur Verfügung. Auf die Qualität
dieses Chips werden wir später näher eingehen.
