Boardlayout (Fortsetzung...)

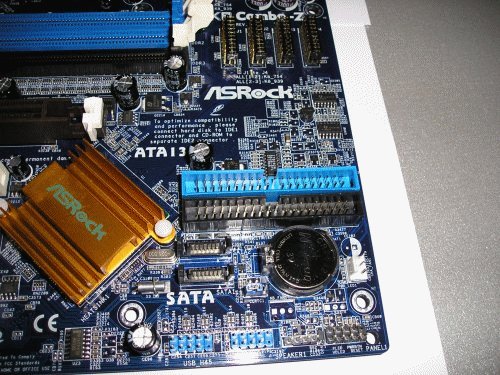

Die Anschlüsse für IDE und Floppy liegen im unteren Teil der Platine. Probleme mit zu kurzen Kabeln könnten hier
in Big-Tower Gehäusen durchaus möglich sein, da die maximale Länge der 80-poligen IDE-Kabel bekanntlich auf 45 cm
limitiert ist. Zur Not muss der Kunde hier zu Rundkabeln mit Abschirmung greifen.
Raid bzw. SATA Besitzer kommen beim ASRock K8 Combo-Z ebenfalls auf ihre Kosten. Es stehen 2x Serial ATA 1.5Gb/s
Connectors zur Verfügung, deren Controller RAID 0, 1 und JBOD beherrscht, oder 2x ATA 133/100/66 IDE Connectors (supports 4 x IDE devices).
Erfreulich ist das Vorhandensein eines gesockelten BIOS-EEPROMS. Im Falle eines misslungenen Flashvorgangs kann dieser
einfach ausgetauscht werden. Unser Baustein hat die Kennung P 1.30. Für das Review haben wir auf das BIOS
v.1.40 zurückgegriffen.

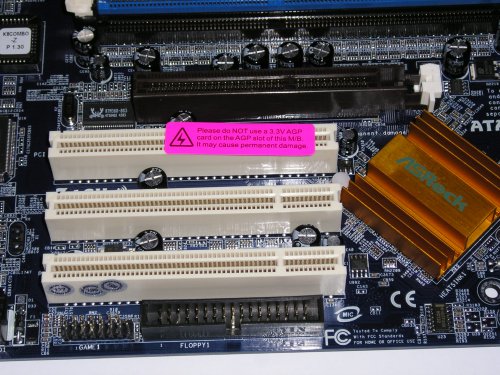

Das ASRock K8 Combo-Z kann mit insgesamt vier Erweiterungskarten (3x PCI, 1x AGP) bepackt werden. Auf einen
Befestigungshebel zur Fixierung der AGP-Grafikkarte hat ASRock nicht verzichtet. Im unteren Teil der PCI-Slots hat
sich der Floppy Anschluss noch hineingequetscht.

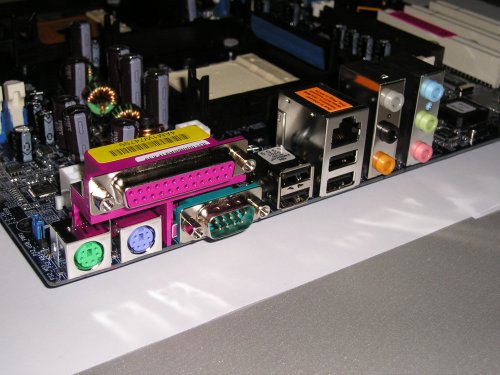

Das ATX Panel beinhaltet:
ASRock 8CH I/O
- 4 x USB2.0 ports
- 1 x RJ45 LAN port
- 1 x Serial port (COM1)
- 1 x PS2 Keyboard connector
- 1 x PS2 Mouse connectors
- 1 x Parallel port (LPT1)
- 2 x Audio ports ( Line In/Out, Mic In)
Chipsatzbeschreibung
- Integrated Single Chip: ULi(ALi) M1689
Speicherbeschreibung
- DIMM slots: 2 supported with socket 754 CPU
- DIMM slots: 3 supported with socket 939 CPU
- Dual channel technology supported with socket 939 Athlon 64FX CPU
- Max. capacity: 2GB
Erweiterungssteckplätze
- 1 x AGP 8x / 4x 1.5V
- 3 x PCI Slots
IDE Beschreibung
- Serial ATA 1.5Gb/s connectors supports RAID,0,1,JBOD
- ATA 133/100/66 IDE connectors ( supports 4 x IDE devices)
- UltraDMA 133/100/66/33
I/O Anschluss Beschreibung
- 2 x SeialATA 1.5Gb/s connectors supports RAID,0,1,JBOD
- 2 x ATA 133/100/66 IDE connectors ( supports 4 x IDE devices)
- 1 x Floppy connector
- CPU/Chassis FAN connectors
- 20 pin ATX power connector
- 4 pin ATX 12V power connector
- IDE LED connector
- CD/AUX audio in header
- Front panel audio connector
- 2 x USB 2.0 port pin header
- 1 x Game/MIDI port pin header
Externe Anschlüsse
- 4 x USB2.0 portsCPU / Chassis / Power FAN Anschlüsse
- 1 x RJ45 LAN port
- 1 x Serial port (COM1)
- 1 x PS2 Keyboard connector
- 1 x PS2 Mouse connectors
- 1 x Parallel port (LPT1)
- 2 x Audio ports ( Line In/Out, Mic In)
Das von uns getestete ASRock K8 Combo-Z besaß die Revision 1.04

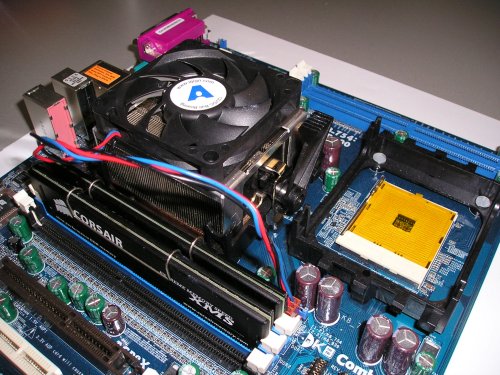

Mit unserem Boxed Kühler, dem Minimum an vorausgesetzter Kompatibilität, ergab sich logischerweise wie bei
allen Boards keine Schwierigkeit bei der Montage.
