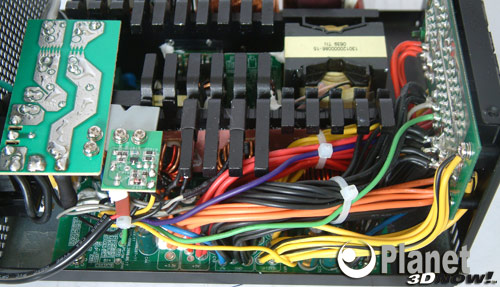

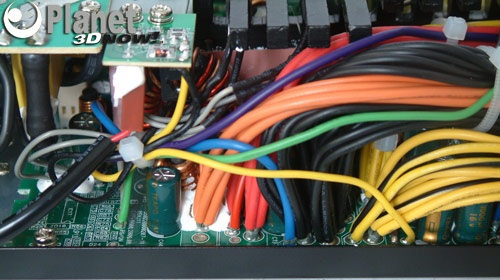

Die sekundäre Seite beinhaltet die PWM-Kontrolle, die Lüfterkontrolle und die gesamten Kabel, die zu der Steckplatine oder direkt zu den Abnehmern führen. Zum Einsatz kommen hier Taepo Kondensatoren, wie es für Silverstone üblich ist. Die beiden 12V Leitungen sind klar getrennt voneinander an der Platine angebracht und wurden mit verschiedenen Farbstreifen neben der normalen gelben Farbe gekennzeichnet.

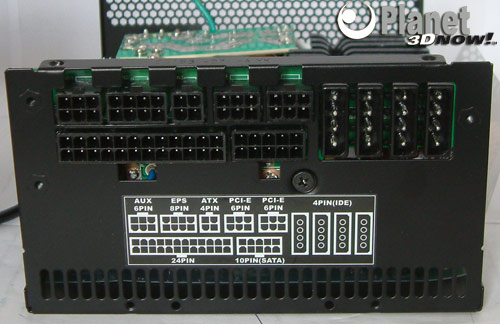

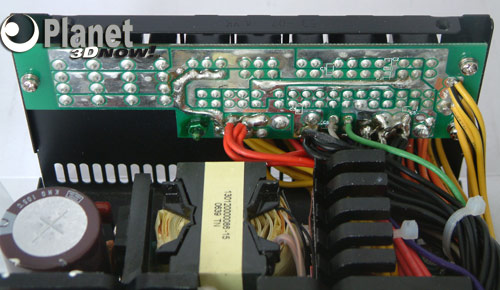

Die Platine mit den Steckplätzen des Kabelmanagements wurde an der Rückseite angeschraubt. Sie wurde sehr breit und dafür aber sehr flach gehalten. Gut zu sehen ist die Aufteilung der beiden 12V Leitungen. Die CPU-Leitung (P4), ein 6-Pin PEG Anschluss und der 8-polige Anschluss werden über eine eigene 12V Leitung versorgt. Alles Andere läuft über die erste 12V Leitung.
