Wir wollen einzelne Bauteile einmal anhand eines Beispieles vorstellen. Hierzu haben wir das Enermax Liberty Netzteil mit 500 Watt genommen, welches wir im Roundup 2005 durch die Mangel genommen hatten.

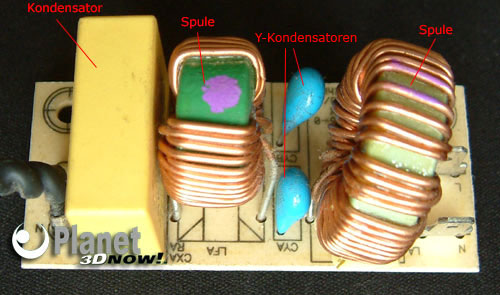

Wir beginnen mit dem Eingang, welcher sich bei diesem Netzteil auf einem extra PCB liegt. Hier befindet sich auch der EMI-Filter, welcher das Zurücklaufen von Störemissionen in das Netz verhindern soll. Die Y-Kondensatoren sind kleine Kondensatoren, die asymmetrische Störungen über
den Nullleiter ableiten.

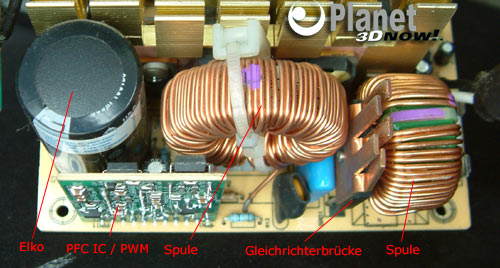

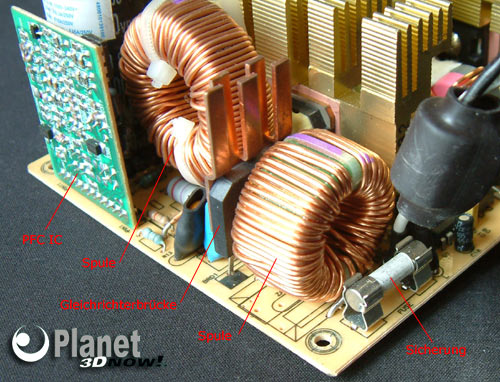

In der nächsten Station finden wir eine allseits bekannte Sicherung. Durch die Gleichrichterbrücke erfolgt der Wechsel zum Gleichstrom. Es folgt die PFC Steuerung durch Spule, Elko und PFC IC. In diesem Netzteil kommt ein kombinierter Chip (UCC3817AN) von Texas Instruments zum Einsatz, der das PFC und die PWM-Steuerung beinhaltet.
