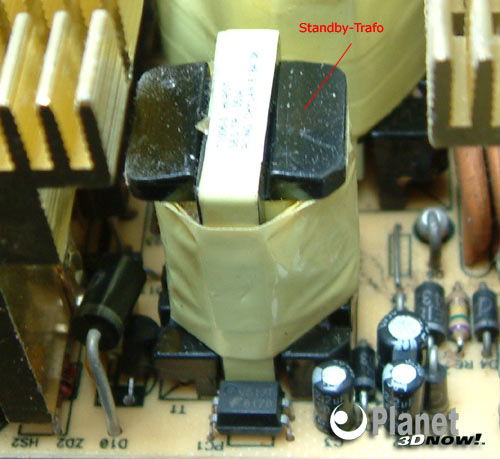

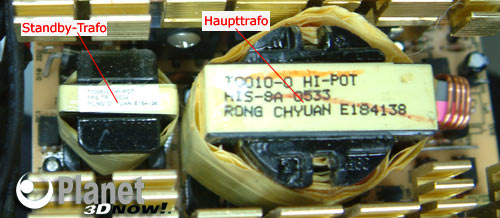

Nun folgen zwei Schaltungen, welche parallel laufen. Zum einen ist das der Haupttransformator und zum anderen der Standby-Transformator. Für die Standby-Funktion wird in heutigen Netzteilen eine separate Schaltung eingesetzt, da diese getrennt von der Hauptschaltung funktionieren muss. Die Standby-Schaltung hat also die gleichen Hauptkomponenten wie die Hauptschaltung, nur in kleinerer Ausführung. Neben dem Standby-Trafo sitzt der Haupttransformator. Der Haupttransformator stellt Ausgänge für die 5V und 12V Versorgung bereit. Die 3.3V werden (über einen induktiven Spannungsteiler) aus der "5V" Wicklung abgeleitet, die -12V aus den negativen Flanken der "12V" Wicklung.
