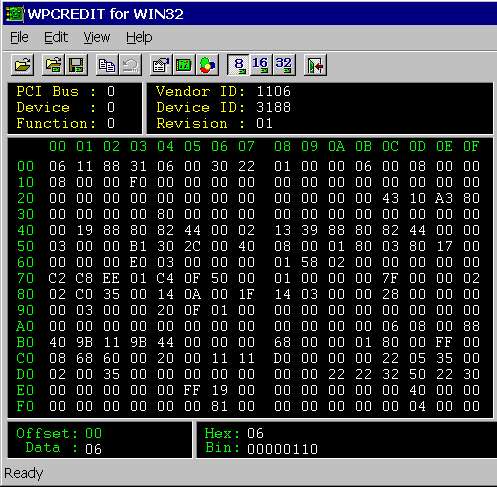

Bei VIA-Mainboards interessiert uns immer mal wieder die Programmierung der PCI-Features.
Wie man sieht ist Delayed Transaction aktiviert, PCI Master Read Caching jedoch nicht.
CPU to PCI Post-Write und PCI Master to DRAM Prefetch sind beide aktiviert.

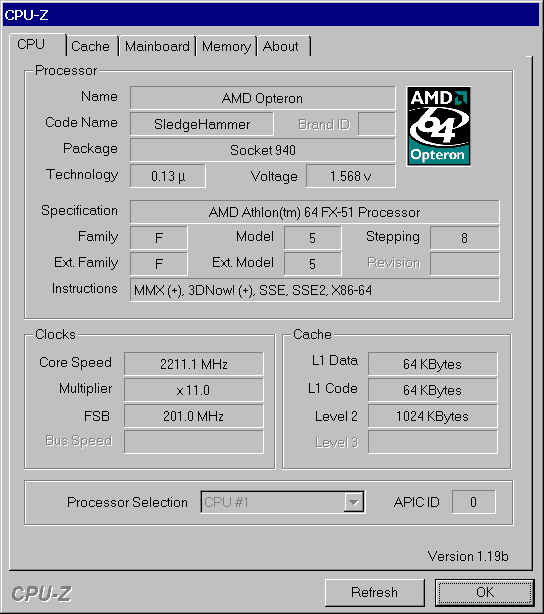

Das Tool CPU-Z verrät uns, dass Asus den Referenztakt für die CPU ein wenig über
den spezifizierten 200 MHz betreibt, nämlich exakt 1 MHz. Im Vergleich
zu Werksübertaktungen früherer Sockel A Asus Mainboards ein Klacks, aber trotzdem
immer wieder fragwürdig, weshalb das sein muss.
Und hier noch einmal die Features des Asus SK8V im Überblick:
VIA K8T800 Chipsatz
VIA K8T800 Northbridge
VIA VT8237 Southbridge
1x AGP 3.0 Universal Slot
5x PCI 32-Bit Slots
2x PS/2
1x Serieller Port plus 1x COM2 über optionales Slotblech
1x Paralleler Port
1x SPDIF Jack
1y WiFi Slot
3x Audio (VIA On-Chip plus ADI AD1980 Codec)
1x Firewire plus 2x via Slotblech (VIA VT6307)
1x Gigabit LAN (3Com Marvell 940-MV00)
4x USB-Ports plus 4x via Slotblech (VIA On-Chip)
2x IDE ATA133 Kanäle (VIA On-Chip)
1x IDE ATA133-Raid Kanal (Promise SATA150 TX2plus)
