Thin Mini-ITX Mainboard für kompakte Anzeigesysteme

Verfasst vonpipin

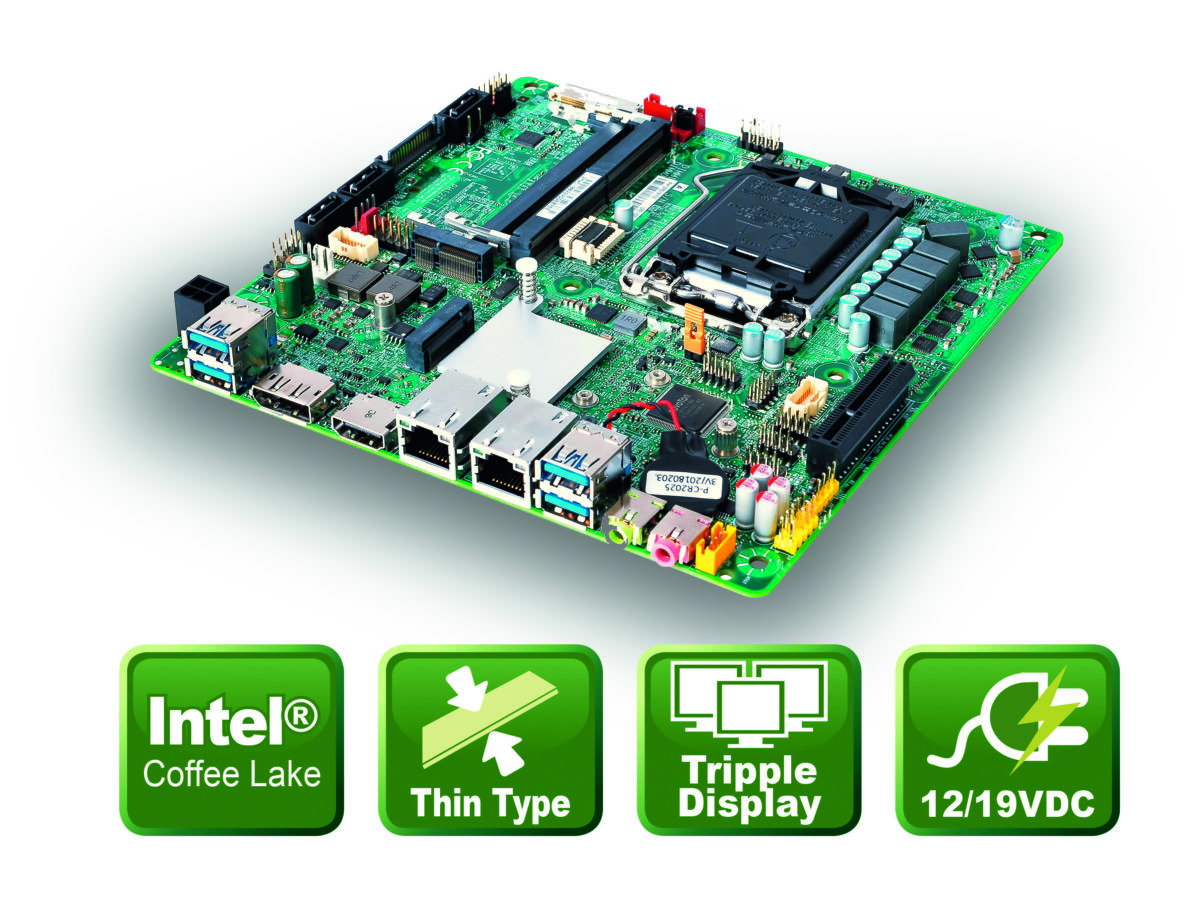

Mit dem Thin Mini-ITX Board PH12FEI bie­tet ICP Deutsch­land Sys­tem­in­te­gra­to­ren ein Main­board an, um beson­ders fla­che Anzei­ge- oder Embedded Sys­te­me her­zu­stel­len. Das PH12FEI ist neben einem IO Shield in hal­ber Höhe mit hori­zon­ta­len Spei­cher­steck­plät­zen aus­ge­stat­tet und kommt so auf eine Höhe von nur 20 mm.

Der auf dem PH12FEI ver­bau­te LGA1151 Sockel unter­stützt die gesam­te Intel® Cof­fee Lake Pro­zes­sor­se­rie von CoreTM i7/i5/i3 über Cele­ron® bis zum Pen­ti­um®. ICP bie­tet hier­bei sowohl eine funk­tio­nell voll aus­ge­stat­te­te Q370 Chip­satz Vari­an­te als auch eine im Funk­ti­ons­um­fang abge­speck­te und kos­ten­güns­ti­ge­re H310 Vari­an­te an. Durch die bei­den SO-DIMM Steck­plät­ze kön­nen bis zu 32Gb DDR4 Arbeits­spei­cher im Dual Chan­nel Modus betrie­ben werden.

Für den Anschluss von Dis­plays ste­hen ein Dis­play­Po­rt 1.2 mit 4K, ein HDMI 1.4 mit 4K und ein LVDS Anschluss mit Full HD Auf­lö­sung zur Ver­fü­gung. Letz­te­rer kann durch einen optio­na­len eDP mit 4K Auf­lö­sung ersetzt wer­den. Als Erwei­te­rung bie­tet das PH12FEI einen PCIe x4 Steck­platz sowie einen M.2 2280 und einen M.2 2230 Slot.

Außer­dem ste­hen zwei GbE, vier USB3.1 mit 10Gb/s, sechs USB2.0 bei der Q370 Vari­an­te bzw. fünf bei der H310 Vari­an­te, RS-232 sowie RS-232/422/485, 8 pro­gram­mier­ba­re GPIO sowie Audio zur Ver­fü­gung. Das PH12FEI-H310 ist für einen Span­nungs­ein­gang von 19VDC aus­ge­legt. Die Vari­an­te mit Q370 Chip­satz wird sowohl mit 12VDC als auch mit 19VDC Span­nungs­ein­gang angeboten.

Alle Vari­an­ten arbei­ten zuver­läs­sig in einem Tem­pe­ra­tur­be­reich von 0 °C bis 60 °C. Auf Kun­den­wunsch lie­fert ICP das PH12FEI auch als Bund­le mit Pro­zes­sor, indus­tri­el­lem Arbeits­spei­cher und Spei­cher­me­di­um aus.

Spe­zi­fi­ka­tio­nen

  • Thin Mini-ITX Board für 8. Gene­ra­ti­on Intel® CoreTM i7/i5/i3, Pen­ti­um®, Celeron®
  • Intel® Q370/H310 Chipsatz
  • Max. 32GB SO-DIMM DDR4 Arbeitsspeicher
  • Drei unab­hän­gi­ge Dis­play­aus­gän­ge: DP, HDMI und LVDS/eDP
  • Erwei­te­run­gen: PCIE x4 (Gen.3) und M.2 Steckplatz
  • GbE, SATA 6Gb/s, USB2/3.1, COM, MiAPI
  • Betriebs­tem­pe­ra­tur: 0 °C bis 60 °C
  • 12VDC oder 19VDC Spannungseingang



Anwendungsbereiche/Applikationen

  • Bild- und Videoverarbeitung
  • Kom­pak­te Anzeigesysteme
  • Embedded Sys­te­me

Pro­dukt­link: https://www.icp-deutschland.de/index.php?lang=0&cl=search&searchparam=PH12FEI
Daten­blatt: https://files.icp-deutschland.de/produkte/KC001878/web/icp/PH12FEI-datasheet-20190206.pdf
