Einbau ‒ In Win 303

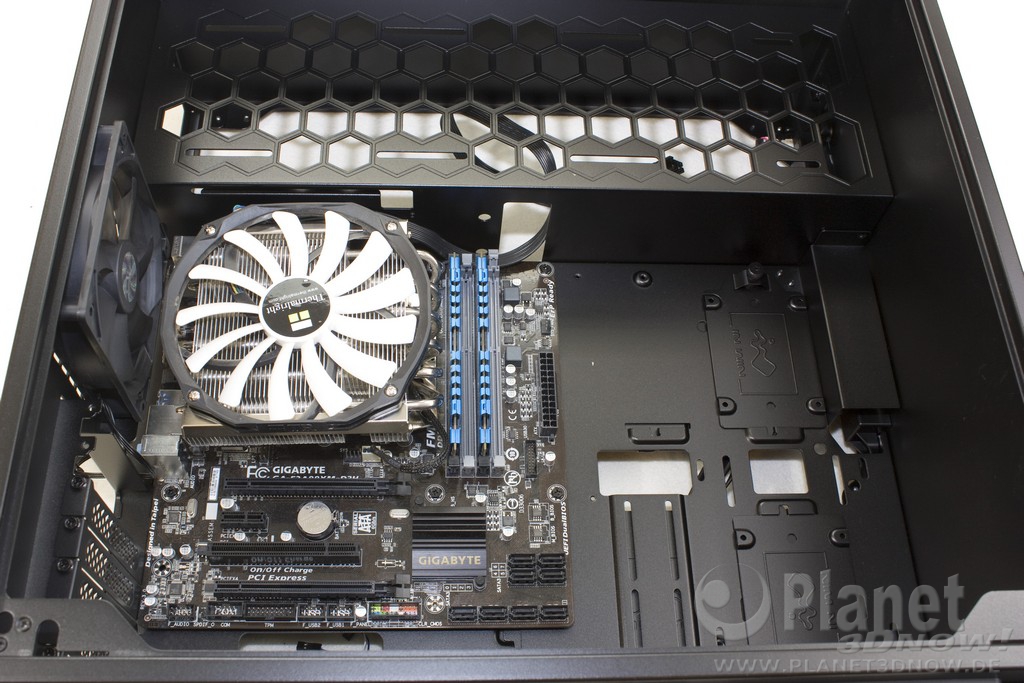

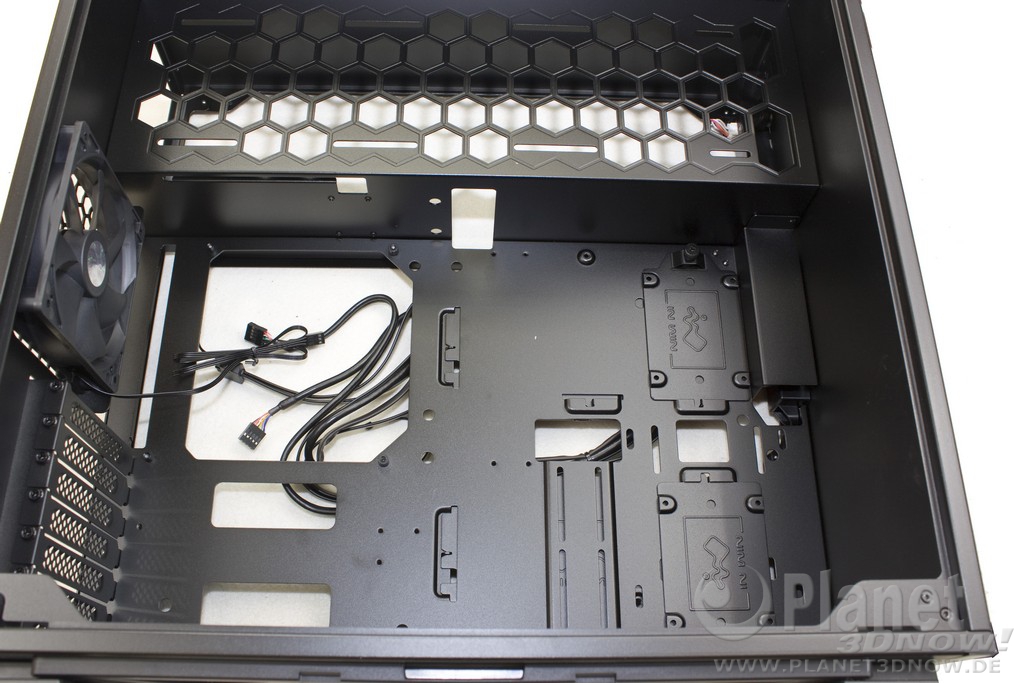

Da im In Win 303 kei­ne klas­si­schen Lauf­werks­kä­fi­ge vor­han­den sind, ist natür­lich aus­rei­chend Platz zur Mon­ta­ge vor­han­den. Eini­ge Abstands­hal­ter sind bereits vor­mon­tiert, feh­len­de sind dank der Ein­schraub­hil­fe schnell befes­tigt. Dann kann auch schon das fer­tig kon­fek­tio­nier­te Main­board dar­auf ver­schraubt werden.

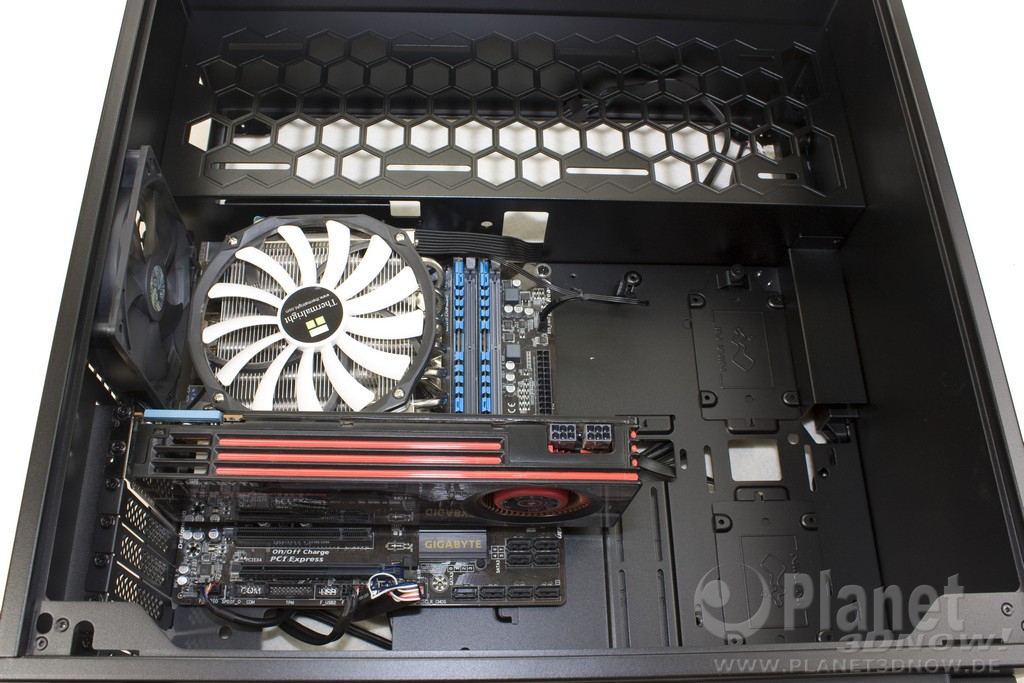

Nach­dem die Slot­blen­den ent­fernt sind, kön­nen die Erwei­te­rungs­kar­ten (in unse­rem Fall die Gra­fik­kar­te) ein­ge­steckt und fest­ge­schraubt wer­den. Zu Ent­las­tung bei lan­gen, schwe­ren Gra­fik­kar­ten besteht die Mög­lich­keit, eine Stüt­ze zu mon­tie­ren. Damit kei­ne Krat­zer an der Kar­te ent­ste­hen, liegt dem Zube­hör eine Kle­be­fo­lie bei, die auf die Stüt­ze geklebt wer­den kann.

Die maxi­ma­le Gra­fik­kar­ten­län­ge im In Win 303 beträgt 350 mm. Nach­fol­gend noch ein Über­blick über die Län­ge eini­ger Grafikkarten:

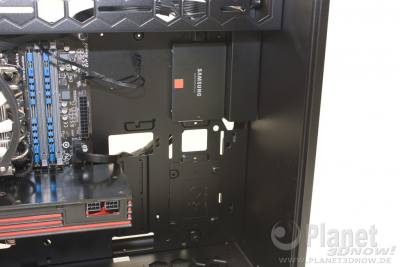

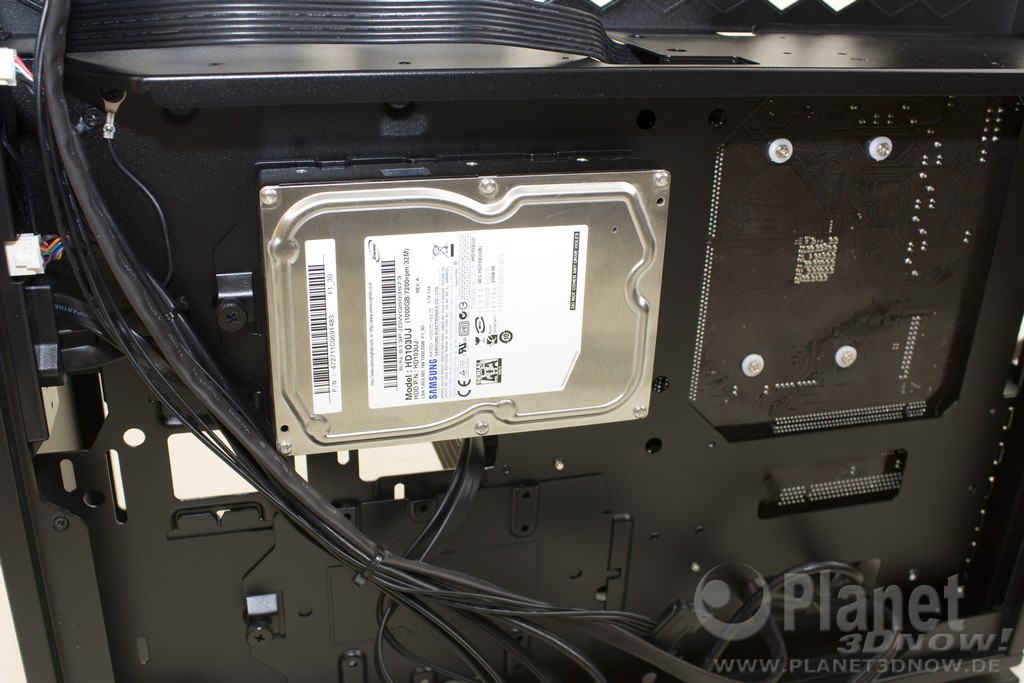

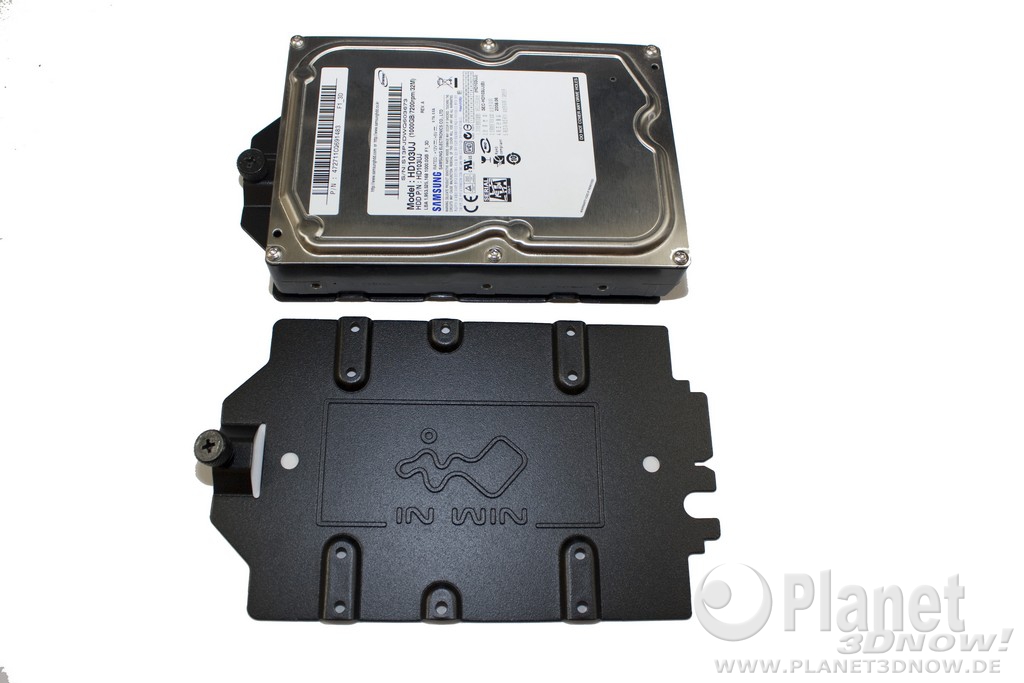

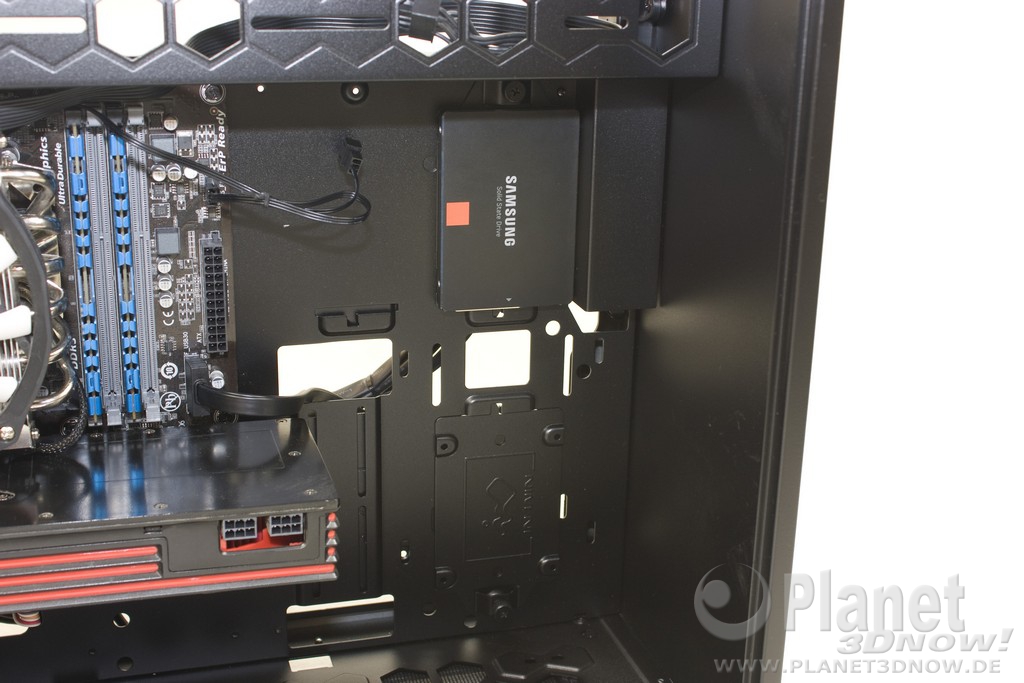

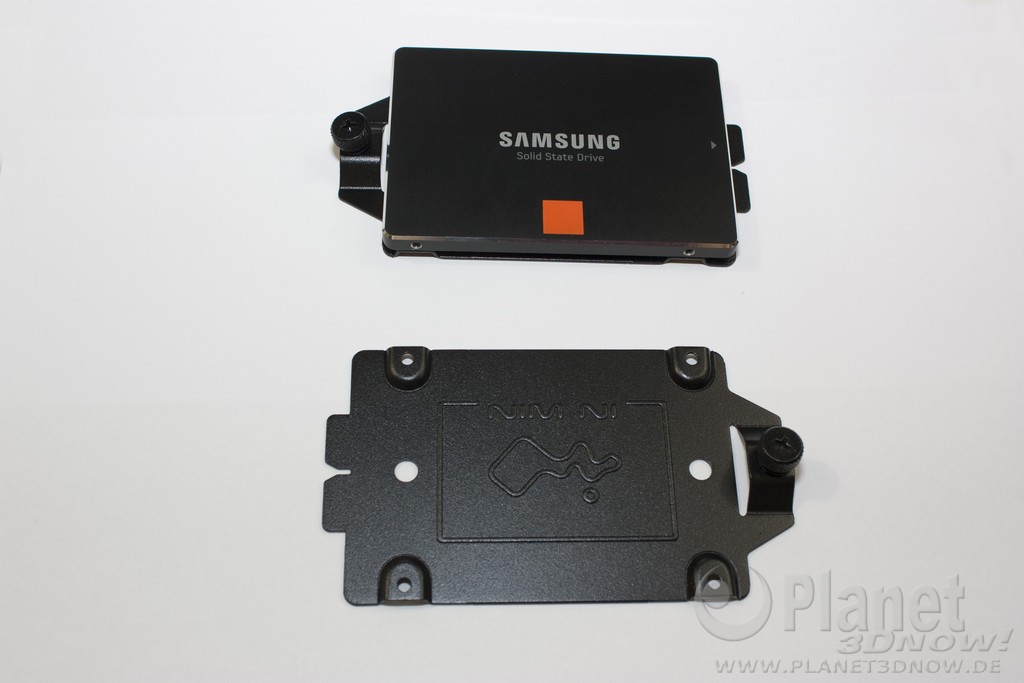

Im nächs­ten Schritt wer­den die Lauf­wer­ke für die Mon­ta­ge vor­be­rei­tet. Dafür wer­den die Lauf­wer­ke auf die Hal­te­run­gen geschraubt und dann am Main­board­trä­ger ver­schraubt: das 2,5‑Zoll-Laufwerk neben dem Main­board, das 3,5‑Zoll-Laufwerk hin­ter dem Main­board­trä­ger. Wie üblich bei die­ser Art der Lauf­werks­mon­ta­ge kön­nen kei­ne gewin­kel­ten Anschlüs­se benutzt werden.

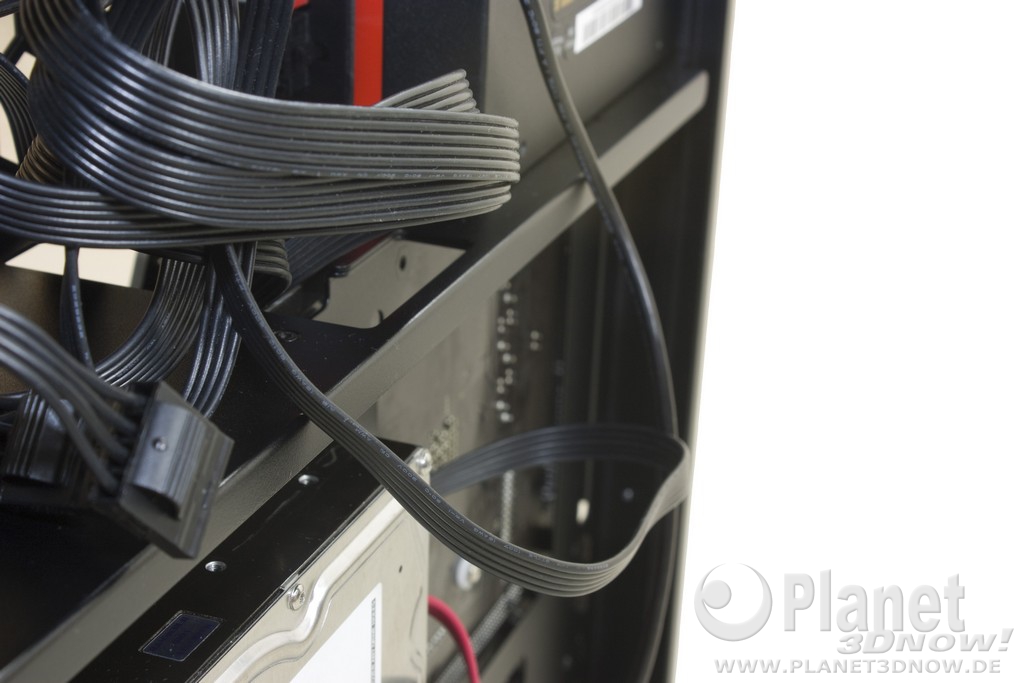

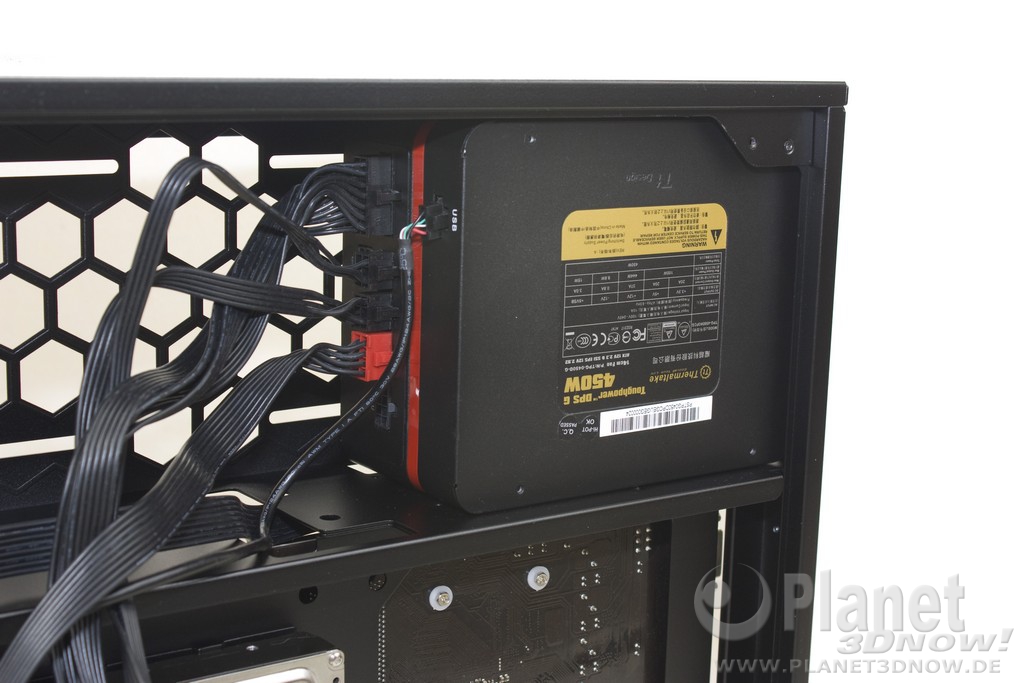

Das Netz­teil kommt hoch­kant in die obe­re Kam­mer und wird von der Rück­sei­te her ver­schraubt. Anschlie­ßend geht es noch an die rest­li­che Ver­ka­be­lung. Zwi­schen Main­board­trä­ger und Sei­ten­teil ste­hen theo­re­tisch 40 mm an Platz für das Kabel­ma­nage­ment zur Ver­fü­gung. Was sich im ers­ten Moment voll­kom­men aus­rei­chend anhört, rela­ti­viert sich, wenn man sich den Ver­lauf der Kabel­strän­ge anschaut. Die vom Netz­teil kom­men­den Kabel müs­sen an der Stre­be vor­bei, auf der das Netz­teil liegt, und die­se ist soweit her­aus­ge­zo­gen, dass zwi­schen ihr und Sei­ten­teil kaum noch Platz vor­han­den ist. Somit müs­sen die Kabel von oben durch den Durch­bruch der Kam­mer in den Main­board­be­reich ver­legt wer­den. Hier wäre eine Aus­spa­rung in dem Steg wesent­lich bes­ser gewesen.

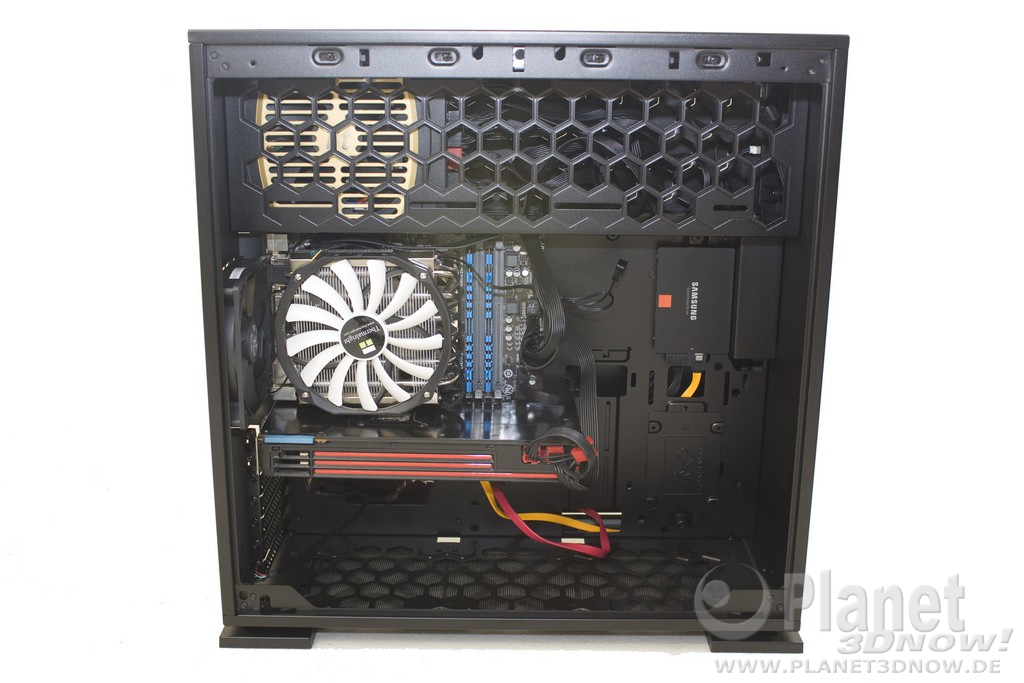

Fer­tig zusam­men­ge­baut sieht das Gan­ze schließ­lich wie folgt aus:
