mITX-Mainboard (FM2): ASRock FM2A75M-ITX R2.0

Verfasst vonheikosch
Artikel-Index:

Technische Daten und Software

Die tech­ni­schen Daten ent­neh­men wir der zuge­hö­ri­gen Pro­dukt­sei­te des Herstellers:

CPU Unter­stüt­zung für Sockel-FM2-CPUs/-APUs mit bis zu 100 W TDP
unter­stützt AMDs Cool-’n’-Quiet-Technologie
UMI-Link GEN2
Chip­set AMD A75 FCH (Hud­son-D3)
Memo­ry Dual Chan­nel DDR3 Speichertechnologie
2 x DDR3 DIMMs
unter­stützt DDR3 1866/1600/1333/1066 non-ECC, un-buf­fe­r­ed RAM-Module
Max. Kapa­zi­tät des Sys­tem­spei­chers: 32GB
unter­stützt Intel® Extre­me Memo­ry Pro­fi­le (XMP) 1.3 / 1.2
unter­stützt AMD Memo­ry Pro­fi­le (AMP)
BIOS 64Mb AMI UEFI Legal BIOS mit GUI sup­port (gra­fi­sche Oberfläche)
unter­stützt “Plug and Play”
ACPI 1.1 Com­pli­ance Wake Up Events
SMBIOS 2.3.1 Support
DRAM, APU PCIE VDDP, SB, CPU and CPU NB/GFX Vol­ta­ge Multi-adjustment
Gra­fik inte­grier­te AMD Rade­on HD 7000 Gra­fik in A‑Se­rie-APUs
DirectX 11, Pixel Shader 5.0
Max. shared memo­ry 2GB
Dual-VGA-Aus­gang: unter­stützt HDMI- und D‑Sub-Port mit unab­hän­gi­gen Display-Controllern
unter­stützt HDMI-Tech­no­lo­gie mit einer maxi­ma­len Auf­lö­sung bis zu 1920x1200 @ 60Hz
unter­stützt D‑Sub mit einer maxi­ma­len Auf­lö­sung bis zu 1920x1600 @ 60Hz
unter­stützt Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) mit HDMI (fähi­ger HDMI-Moni­tor ist nötig)
unter­stützt Blu-ray Ste­reo­sco­pic 3D mit HDMI
unter­stützt AMD Ste­ady Video™ 2.0: Neue Video-Post-Pro­ces­sing-Fähig­keit für auto­ma­ti­sche Ruckel-Reduk­ti­on für Heim-/On­line-Video
unter­stützt HDCP-Funk­ti­on über den HDMI-Port
unter­stützt Full HD 1080p Blu-ray- (BD) / HD-DVD-Wie­der­ga­be über den HDMI-Port
Audio 7.1 CH HD Audio with Con­tent Pro­tec­tion (Real­tek ALC892 Audio Codec)
Pre­mi­um Blu-ray audio support
LAN PCIE x1 Giga­bit LAN 10/100/1000 Mb/s
Real­tek RTL8111E
unter­stützt Wake-On-LAN
unter­stützt LAN Cable Detection
unter­stützt Ener­gy Effi­ci­ent Ether­net 802.3az
unter­stützt PXE
Erweiterungskartenslot(s) 1 x PCI Express 2.0 x16 slot
unter­stützt AMD Dual Graphics
SATA3 (SATA 6Gb/s) 4 x SATA3 6.0 Gb/s con­nec­tors, unter­stützt RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug functions
USB 3.0 2 x Rear USB 3.0 ports, unter­stützt USB 1.1/2.0/3.0 mit bis zu 5Gb/s
1 x Front USB 3.0 hea­der (unter­stützt 2 USB 3.0 ports), unter­stützt USB 1.1/2.0/3.0 mit bis zu 5Gb/s
Kon­nek­to­ren 4 x SATA3 6.0 Gb/s
1 x CIR header
1 x HDMI_SPDIF header
1 x Chas­sis Intru­si­on header
2 x CPU-Lüf­ter (1 x 4‑pin, 1 x 3‑pin)
1 x Gehäu­se-Lüf­ter (4‑pin)
24 pin ATX power
4 pin 12V power
Front panel audio
2 x USB 2.0 hea­ders (unter­stützt 4 USB 2.0 ports)
1 x USB 3.0 hea­der (unter­stützt 2 USB 3.0 ports)
Rear Panel I/O I/O Panel
1 x PS/2 Key­board Port
1 x D‑Sub Port
1 x HDMI Port
1 x Opti­cal SPDIF Out Port
4 x Rea­dy-to-Use USB 2.0 Ports
1 x eSATA3
2 x Rea­dy-to-Use USB 3.0 Ports
1 x RJ-45 LAN Port mit LED (ACT/LINK LED and SPEED LED)
HD Audio Jack: Rear Spea­k­er / Cen­tral / Bass / Line in / Front Spea­k­er / Microphone
ein­zig­ar­ti­ge Features ASRock Extre­me Tuning Uti­li­ty (AXTU)
ASRock Instant Boot
ASRock Instant Flash
ASRock APP Charger
ASRock XFast USB
ASRock XFast LAN
ASRock XFast RAM
ASRock Crashl­ess BIOS
ASRock OMG (Online Manage­ment Guard)
ASRock Inter­net Flash
ASRock UEFI Sys­tem Browser
ASRock On/Off Play Technology
ASRock Dehu­mi­di­fier Function
ASRock Easy RAID Installer
ASRock Inter­ac­ti­ve UEFI
ASRock Fast Boot
ASRock X‑Boost
ASRock Restart to UEFI
Hybrid Booster:
ASRock U‑COP
Sup­port CD Trei­ber, Tools/Werkzeuge, Anti­Vi­rus Soft­ware (Test­ver­si­on), Cyber­Link MediaEs­pres­so 6.5 Tri­al (Test­ver­si­on), Goog­le Chro­me Brow­ser and Toolbar
Zube­hör Quick Instal­la­ti­on Gui­de, Sup­port-CD, I/O Shield
2 x SATA-Datenkabel
Hard­ware Monitor CPU-Tem­pe­ra­tur-Erfas­sung
Gehäuse-Temperatur-Erfassung
CPU-Lüfterdrehzahl
Gehäuse-Lüfterdrehzahl
CPU Quiet Fan (Lüf­ter­steue­rung)
CPU/Chassis Fan Mul­ti-Speed Control
CASE OPEN detection
Vol­ta­ge Moni­to­ring: +12V, +5V, +3.3V, Vcore
Form­fak­tor Mini-ITX Form Factor
All Solid Capa­ci­tor design
unter­stütz­te Betriebssysteme Micro­soft® Win­dows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit / Vis­ta™ 32-bit / Vis­ta™ 64-bit
Zer­ti­fi­zie­run­gen FCC, CE, WHQL
ErP/EuP Rea­dy (ErP/E­uP-fähi­ges Netz­teil ist nötig)

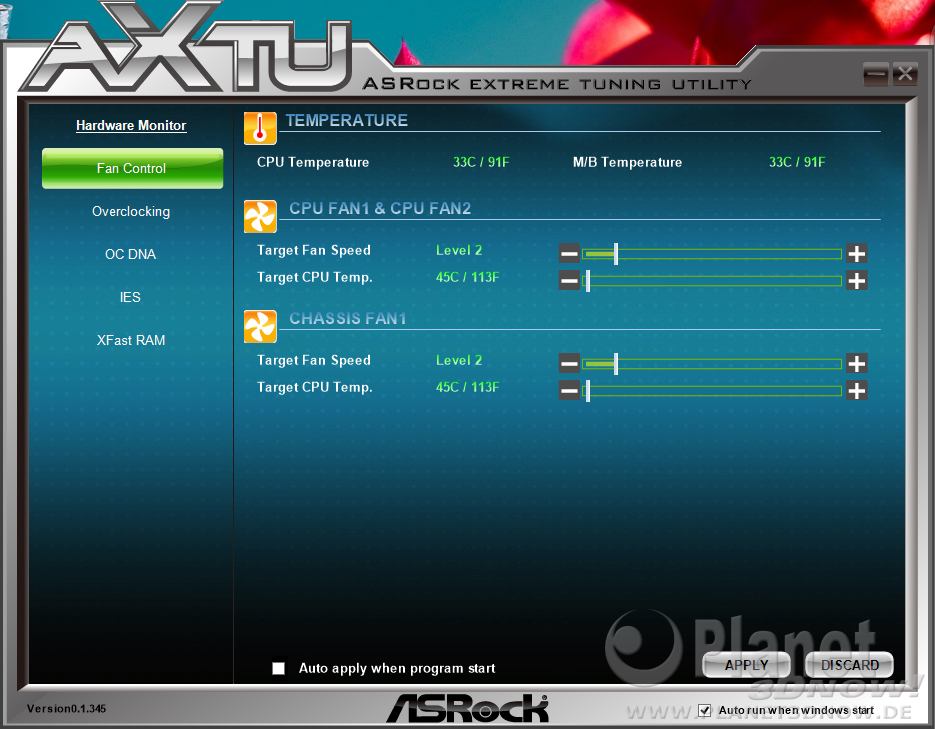

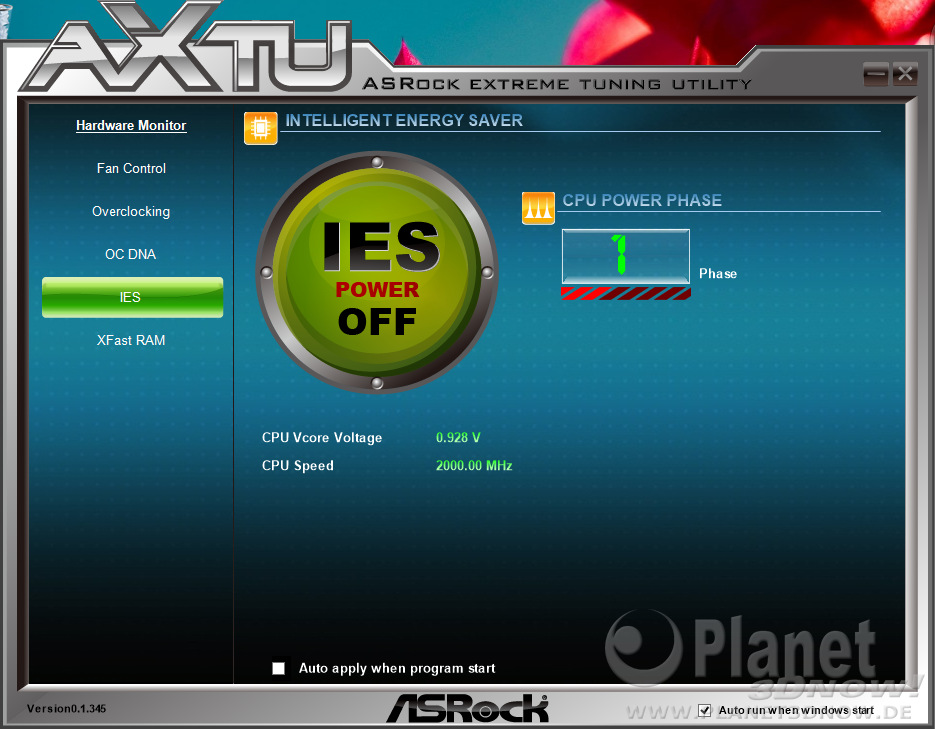

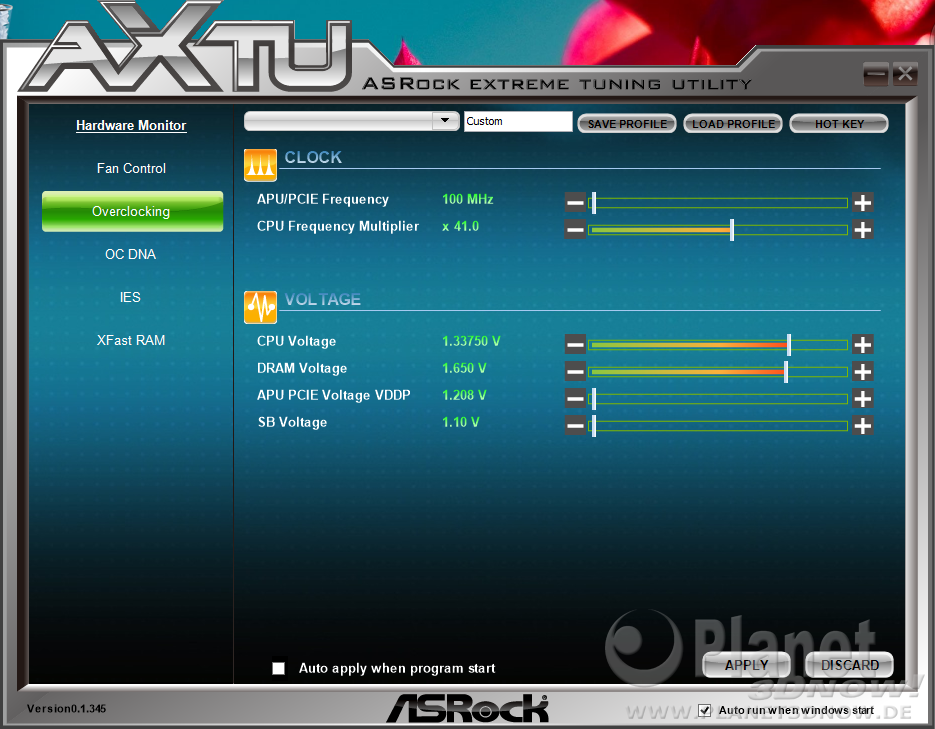

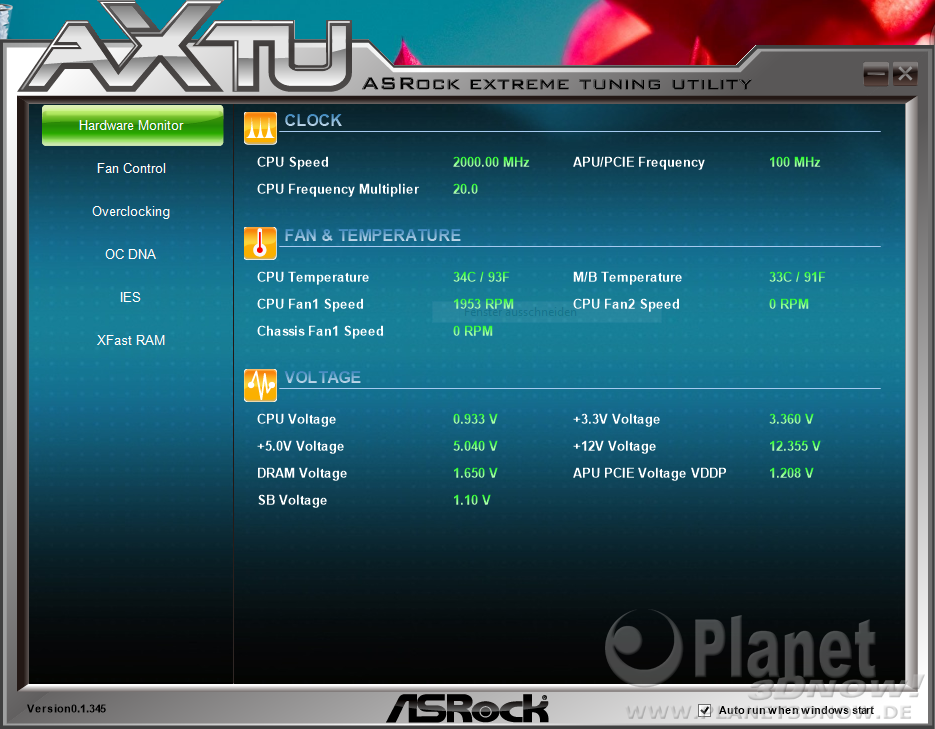

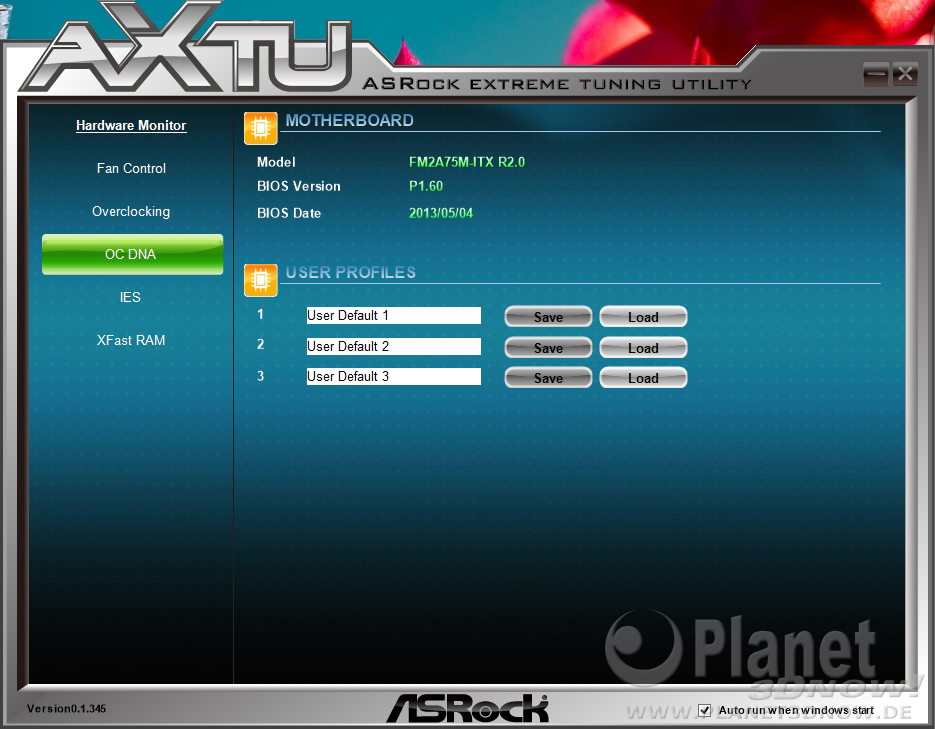

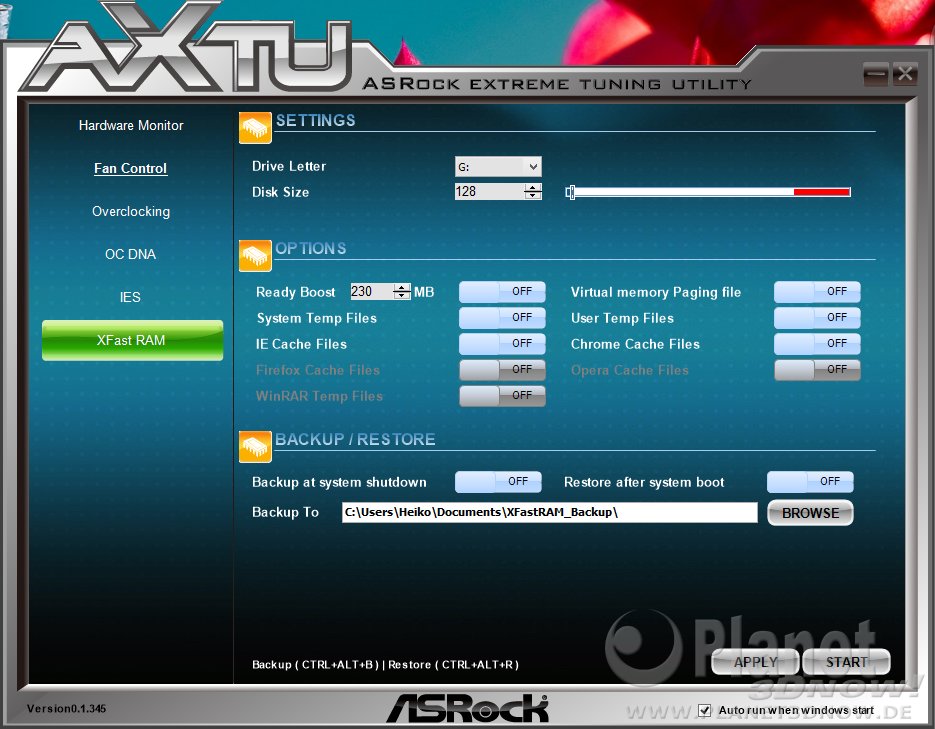

Die mit­ge­lie­fer­te Soft­ware mit dem Namen “ASRock Extre­me Tuning Uti­li­ty”, kurz XTU, ermög­licht die Anpas­sung der Betriebs­span­nun­gen, der Lüf­ter­dreh­zah­len und eini­ger ande­rer Para­me­ter. Eine mög­li­cher­wei­se für eini­ge Nut­zer inter­es­san­te Bei­ga­be ist der Abschnitt “XFast RAM”. Genau­so wie bei der AMD Rade­on RAM­Disk kann der Nut­zer einen Teil des Arbeits­spei­chers dazu nut­zen, eine vir­tu­el­le Fest­plat­te zu erzeu­gen und damit Pro­gram­me zu beschleunigen.

asrock_xtu_1
asrock_xtu_2
asrock_xtu_3
asrock_xtu_4
asrock_xtu_5
asrock_xtu_6
