Foxconn 761GXM2MA-KRS2H

Layout

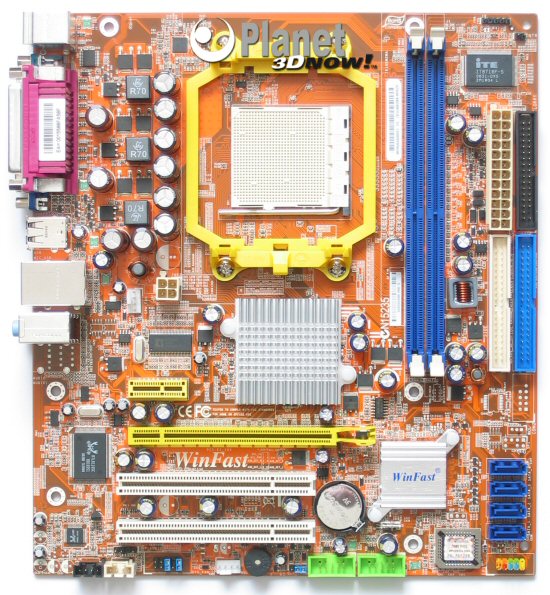

Bevor wir das Test­sam­ple in die Tie­fen unse­res Rech­ners ver­frach­ten, wol­len wir uns das Lay­out näher anschauen.

Das Lay­out erin­nert stark an das des letz­ten Kan­di­da­ten, dem Fox­conn K8M890M2MA.

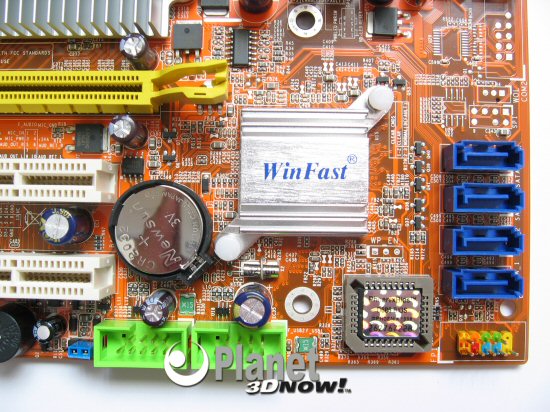

Im Gegen­satz zum letz­ten Test­sam­ple wird dem 761GXM2MA ein pas­si­ver Kühl­kör­per für die South­bridge spen­diert. Ein mög­li­ches Indiz dafür, dass wir es mit einer höhe­ren Leis­tungs­auf­nah­me als beim Via-Pen­dant zu tun haben könnten.

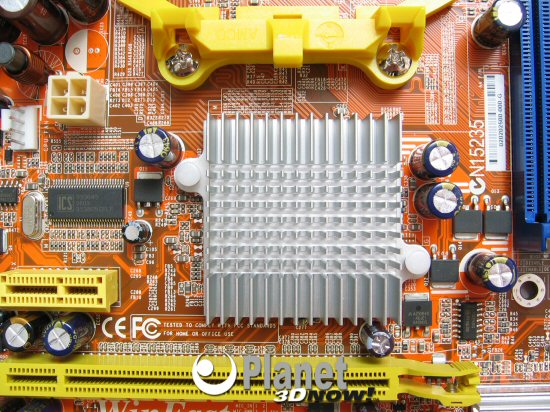

Auch die North­bridge wird pas­siv gekühlt — der Sil­ent­be­trieb ist somit gewährleistet.

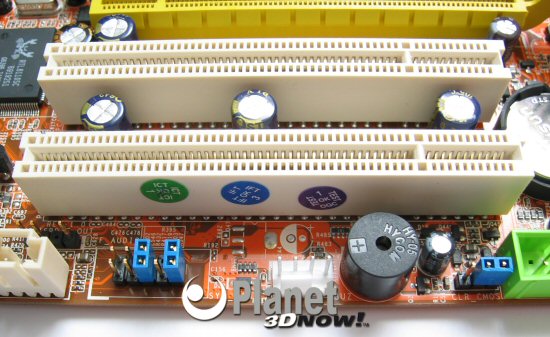

Ein kur­zer Blick auf die bei­den ver­bau­ten PCI-Slots: Dar­un­ter befin­det sich der Anschluss für den Gehäu­selüf­ter sowie ein klei­ner Systemlautsprecher.

An den Lüf­ter­an­schluss las­sen sich sowohl 3‑polige Lüf­ter als auch 4‑polige PWM-Lüf­ter anschließen.

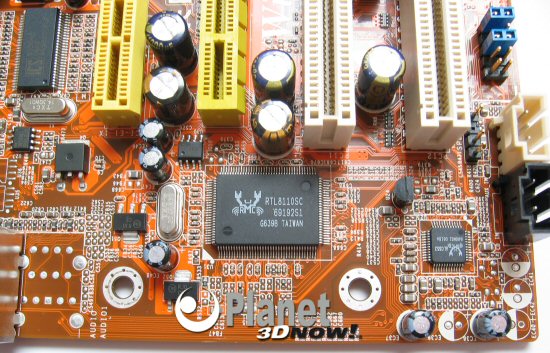

Fox­conn ver­baut auf dem 761GXM2MA den RTL8110SC (Netz­werk, über PCI ange­bun­den) sowie einen Audio-Codec ein­fachs­ten Typs, den Real­tek ALC653.
