Fractal Design Arc Midi R2

Einbau

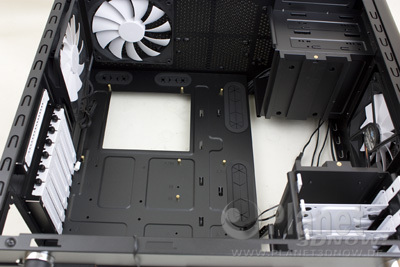

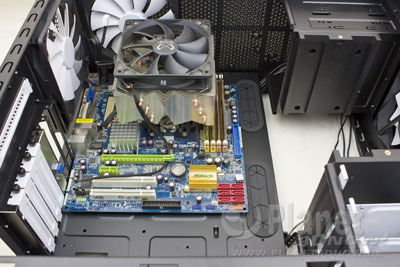

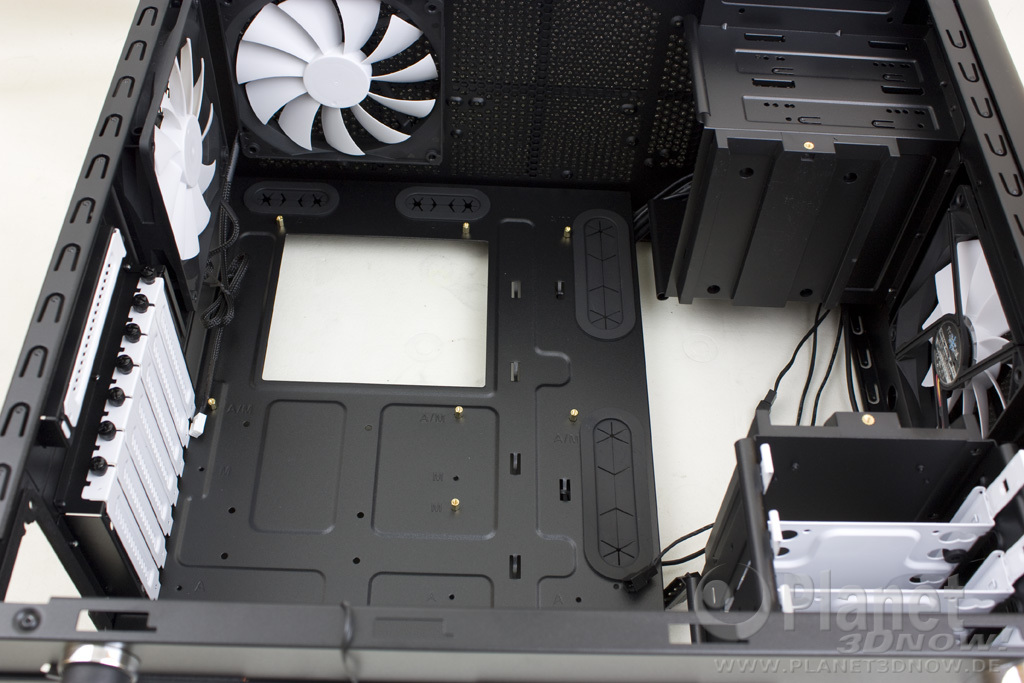

Zum Ein­bau haben wir wie immer, wenn es mög­lich ist einen der bei­den Fest­plat­ten­kä­fi­ge ent­fernt, um mehr Platz zum Han­tie­ren zu haben. Zuerst wer­den wie üblich die Abstands­hal­ter ein­ge­schraubt. Hier­bei leis­tet der Adap­ter in Form einer Rän­del­schrau­be einen nütz­li­chen Dienst. Danach wird das Main­board befestigt.

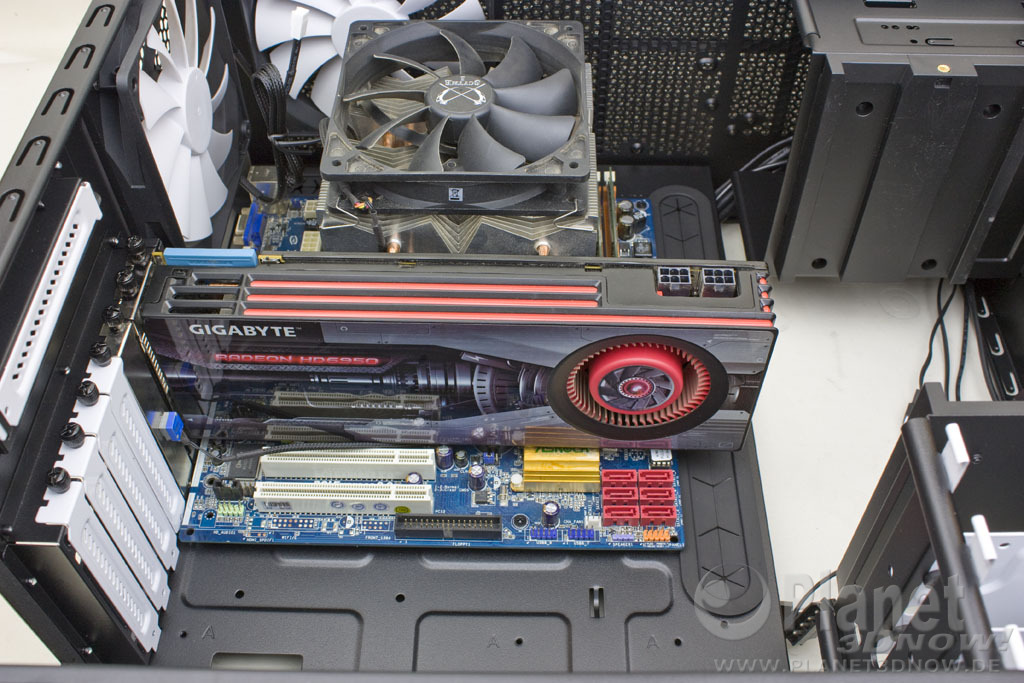

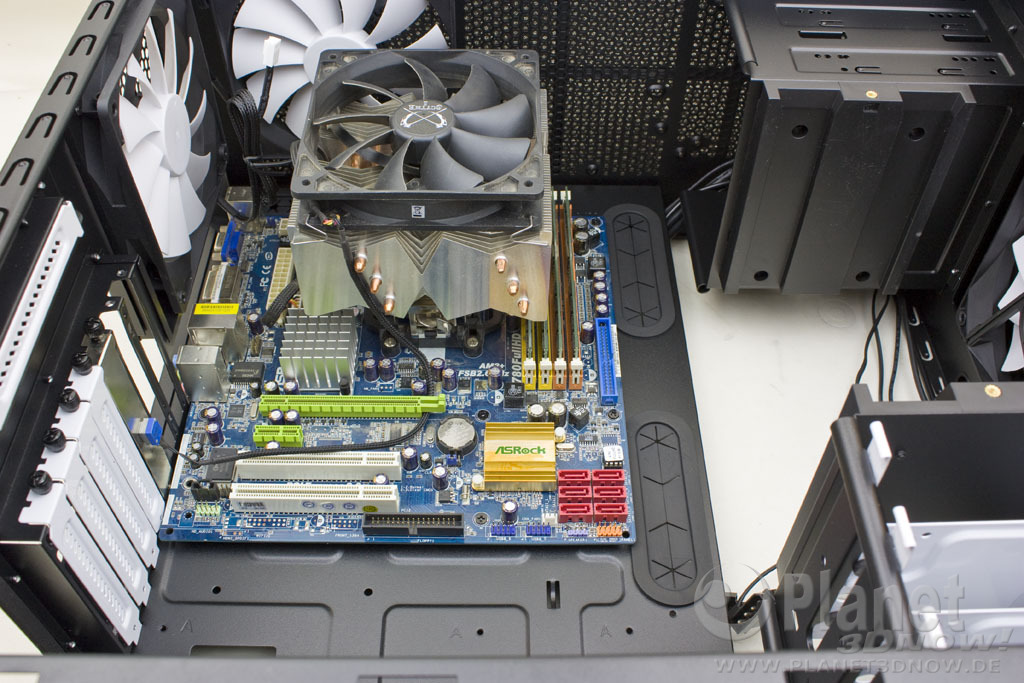

Nach­dem das Main­board ver­schraubt ist, kann auch schon die Gra­fik­kar­te mon­tiert wer­den. Hier­für ste­hen im Arc Midi R2 ohne den obe­ren Fest­plat­ten­kä­fig 430 mm zur Ver­fü­gung, mit Käfig sind es noch 290 mm.

Nach­fol­gend noch ein Über­blick über die Län­ge eini­ger aktu­el­ler Grafikkarten:

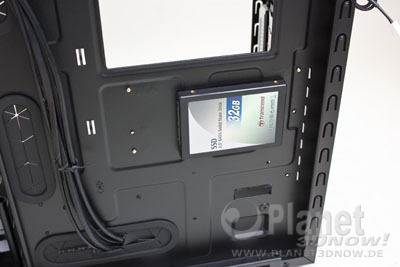

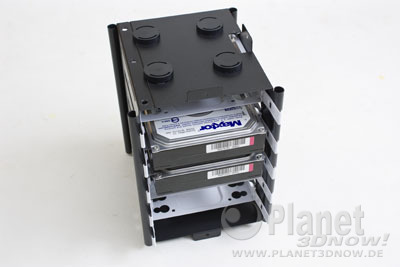

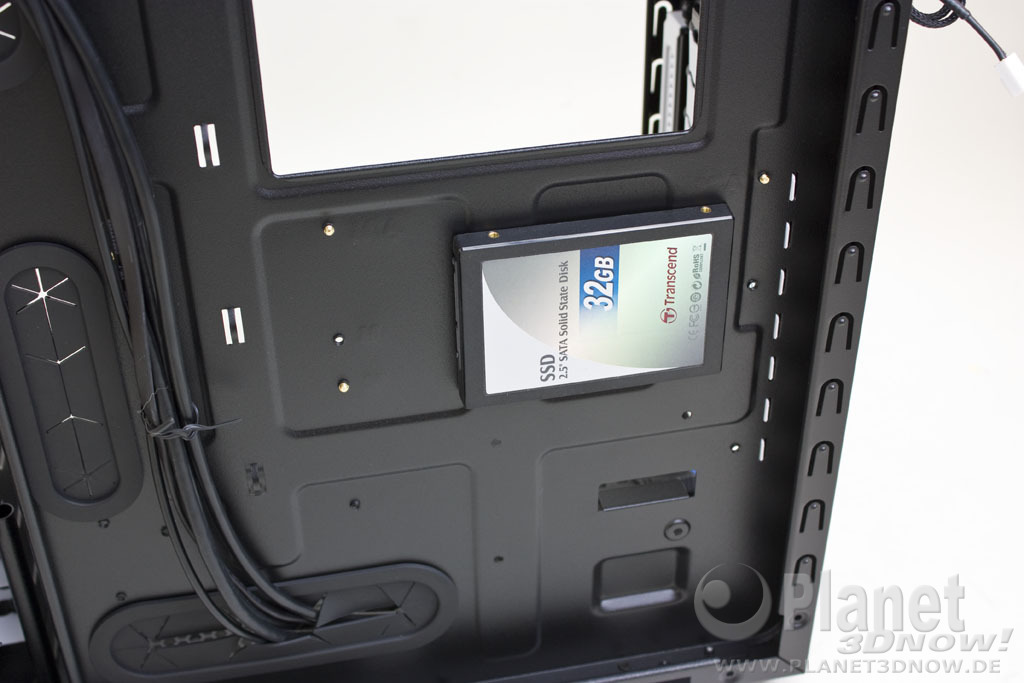

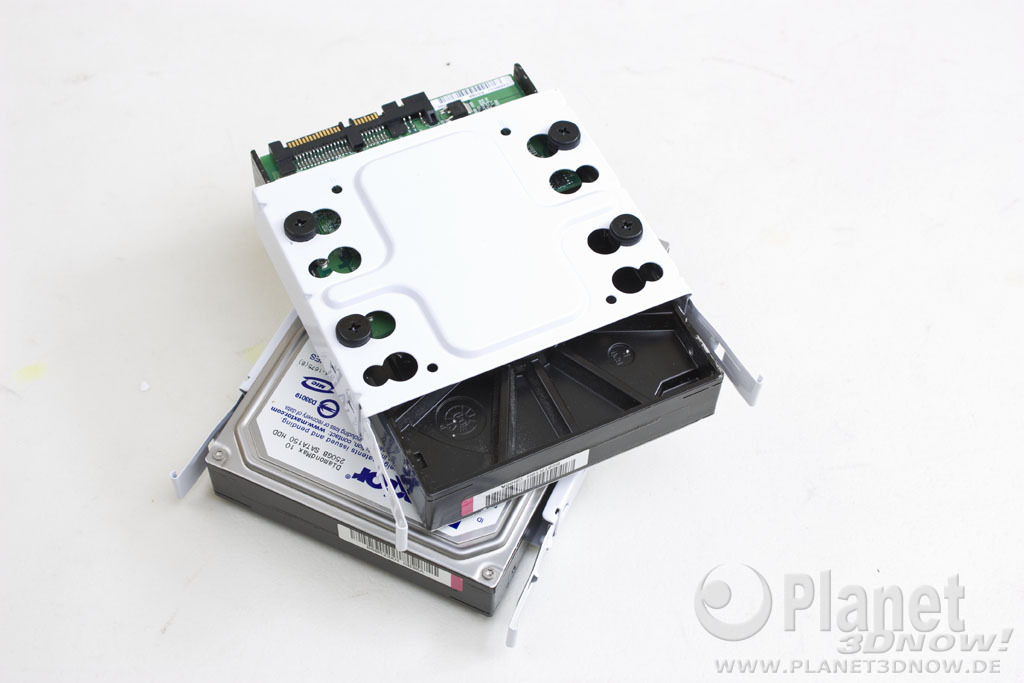

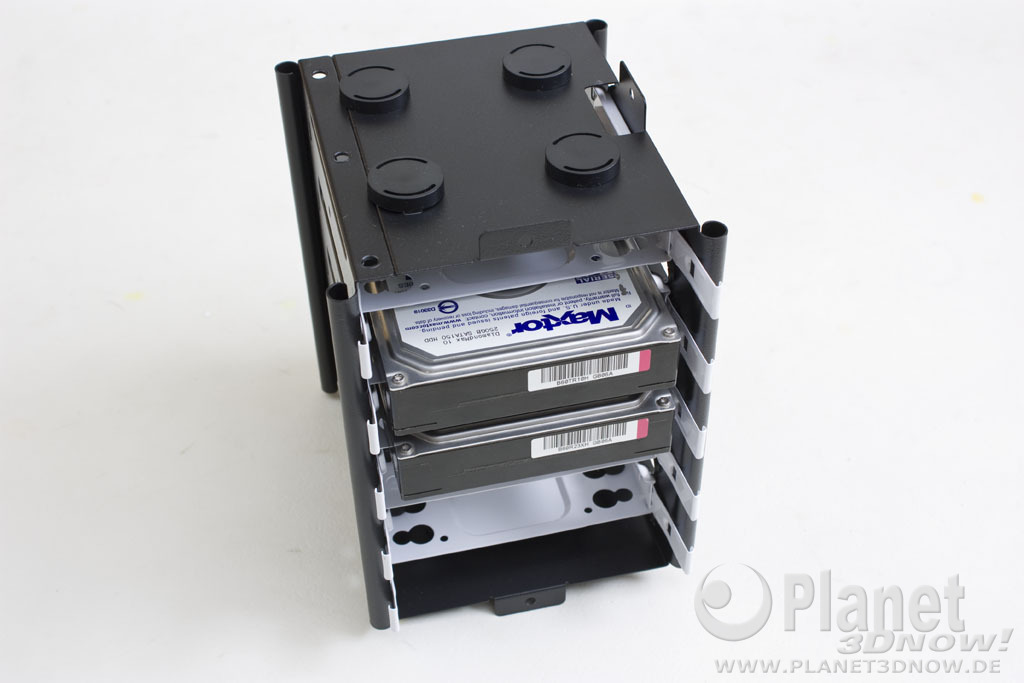

Die 2,5″/3,5″-Laufwerke wer­den auf den Schub­fä­chern ver­schraubt. Zur Ent­kopp­lung sind die Boh­run­gen für die 3,5″-Laufwerke mit Gum­mis ver­se­hen. Beim Fest­schrau­ben ist zu beach­ten, dass die Schrau­ben nicht so fest ange­zo­gen wer­den, dass die Gum­mis gequetscht wer­den. Dann ist näm­lich der Ent­kopp­lungs­ef­fekt nicht mehr gege­ben. Danach wer­den die Schub­fä­cher ein­fach wie­der in den Käfig gescho­ben. Als Beson­der­heit kön­nen wie ein­gangs schon erwähnt auf der Rück­sei­te des Main­board­trays zwei wei­te­re 2,5″-Laufwerke mon­tiert wer­den. Hier­bei dür­fen dann aber kei­ne abge­win­kel­ten Kabel ver­wen­det werden.

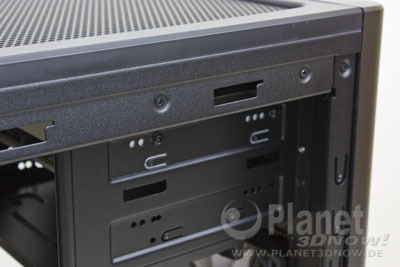

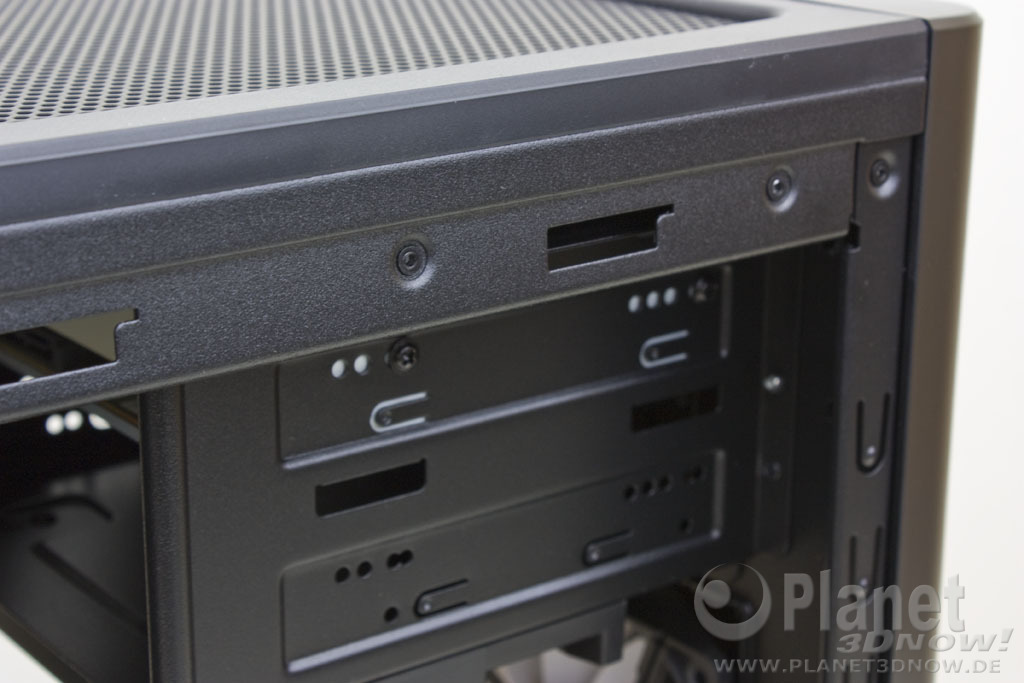

Das opti­sche Lauf­werk wird nach Ent­fer­nen der pas­sen­den 5,25″-Blende von vor­ne ins Gehäu­se gescho­ben und dann her­kömm­lich ver­schraubt. Der Ein­bau im obe­ren Lauf­werks­schacht geht rela­tiv pro­blem­los. Hier müs­sen ledig­lich von hin­ten leicht die Kabel des I/O‑Panels zur Sei­te gescho­ben wer­den. Bei ande­ren Gehäu­sen ist dies nicht immer so ein­fach, da die Kabel­strän­ge zum Teil recht starr und dick sein können.

Im letz­ten Schritt vor der Ver­ka­be­lung folgt das Netz­teil. Die­ses wird wie üblich von hin­ten ver­schraubt. Ein Schaum­stoff­rah­men sowie klei­ne Gum­mi­puf­fer auf dem Boden ent­kop­peln es vom Gehäu­se. Das Ver­ka­beln ist schnell erle­digt und die Kabel­strän­ge las­sen sich dank aus­rei­chend Platz hin­ter dem Main­board­tray gut ver­le­gen. Beim Han­tie­ren auf dem Gehäu­se­bo­den soll­te man ein wenig vor­sich­tig sein. Hier ragen die spit­zen Schrau­ben, mit denen die Füße befes­tigt sind, ins Gehäu­se, sodass man sich dar­an leicht ver­let­zen kann. Der Rest des Gehäu­ses ist von innen und außen ein­wand­frei verarbeitet.

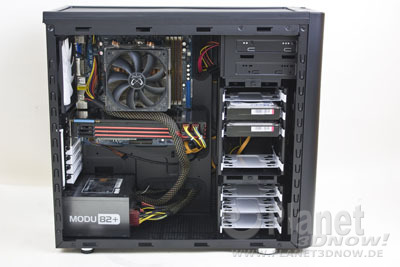

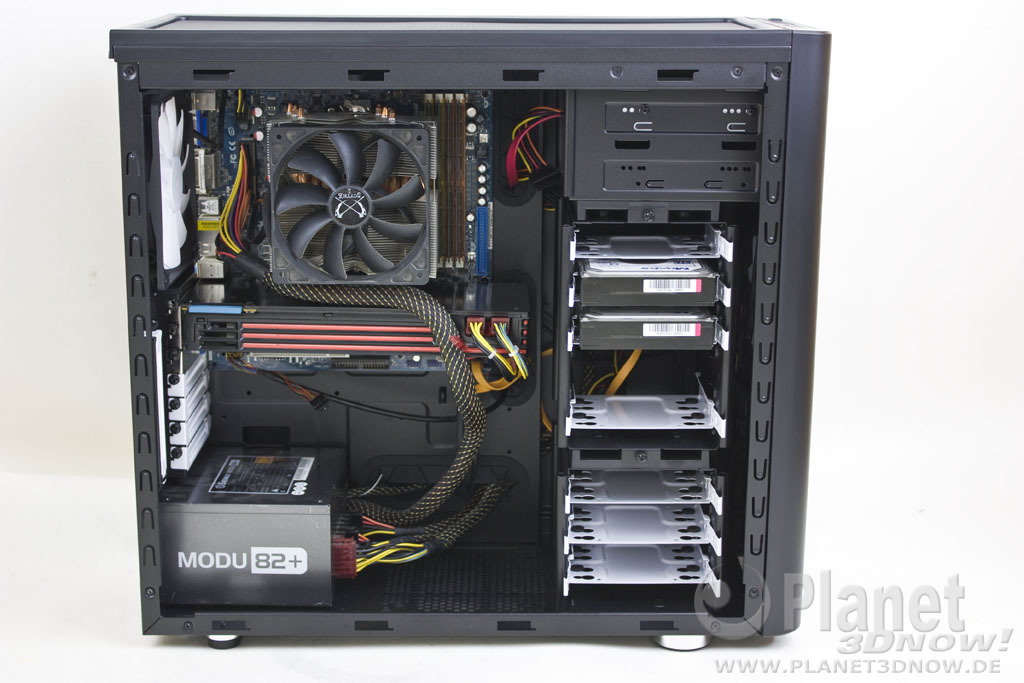

Fer­tig zusam­men­ge­baut sieht das Gan­ze wie folgt aus:
