mITX-Gehäuse: Cooltek U1
Artikel-Index:
Äußeres – Teil 2

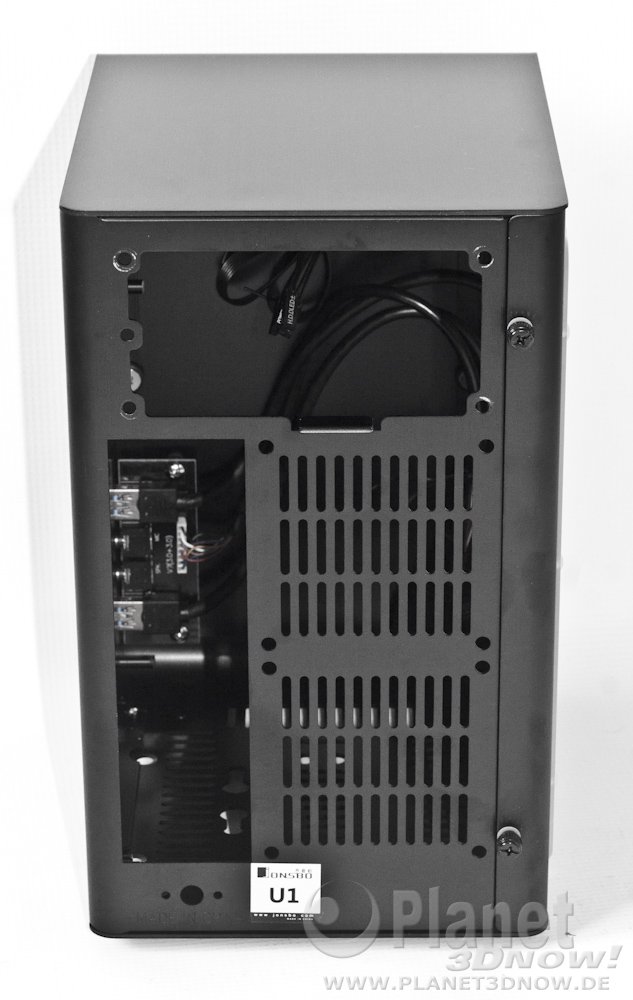

Die Rückseite des Cooltek U1 ist eher funktional gehalten. Im oberen Bereich sehen wir den Ausschnitt für ein SFX-Netzteil. Die Befestigungspunkte sind so gesetzt, dass der Nutzer im Grunde dazu gezwungen ist, das Netzteil mit dem Lüfter in Richtung Mainboard zu installieren. Es übernimmt damit eine entscheidende Rolle bei der Kühlung des Systems.
Darunter sehen wir den Ausschnitt für das Backpanel des Mainboards sowie zwei Lüfter-Montageplätze. Gegenüber den älteren Coolcube-Modellen können hier Lüfter mit einem Durchmesser von 80 mm installiert werden.
Im unteren Bereich sind Bohrungen vorgesehen, die eine mögliche Installation eines externen Netzteils vorbereiten.

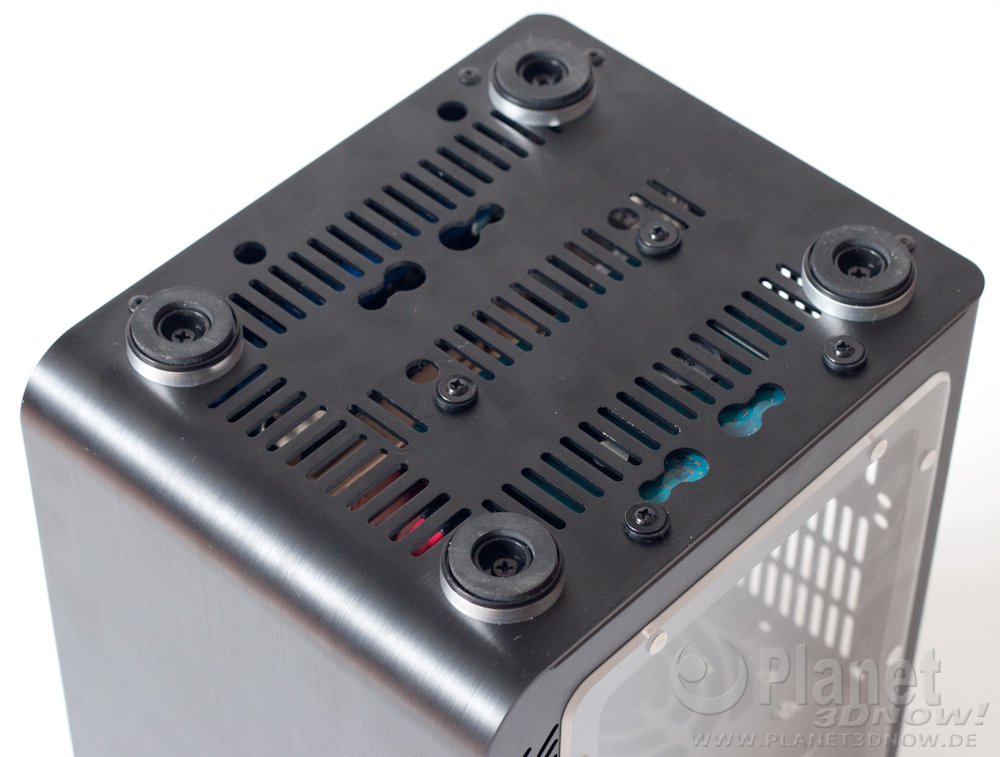

Die Unterseite des Cooltek U1 wird von etlichen Lüftungsöffnungen dominiert. Halteösen und Bohrungen sind für die Montage von Festplatten vorgesehen. Im Bild sehen wir eine montierte 2,5″-Festplatte. Die Gummi-Schwingungsdämpfer und Abstandshalter werden bei einer 3,5″-Festplatte in die größeren Löcher eingeschoben. Bei den kleineren Datenträgern im 2,5″-Format muss man etwas Kraft und Geschick mitbringen, um diese in die Löcher zu drücken.
