Test: Fractal Design Define R5
Inneres – Fractal Design Define R5

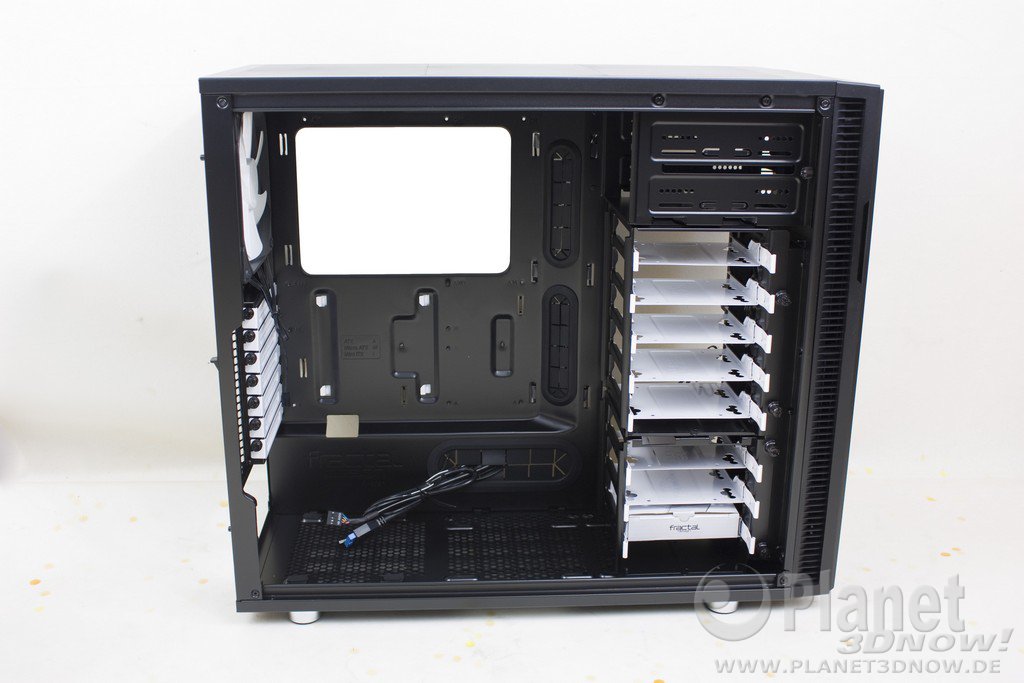

Nach dem Lösen der Seitenteile kommt der sauber in schwarz lackierte Innenraum zum Vorschein. Akzente setzten die gewohnt weißen Festplattenkäfige, Slotblenden und Lüfter bei Fractal Design. Insgesamt fünf gummierte Kabeldurchführungen, zwei davon knapp unterhalb des Gehäusedeckels, welche hier nicht im Bild zu sehen sind, sollen ein gutes Kabelmanagement ohne eventuelles Durchscheuern der Kabelstränge ermöglichen.

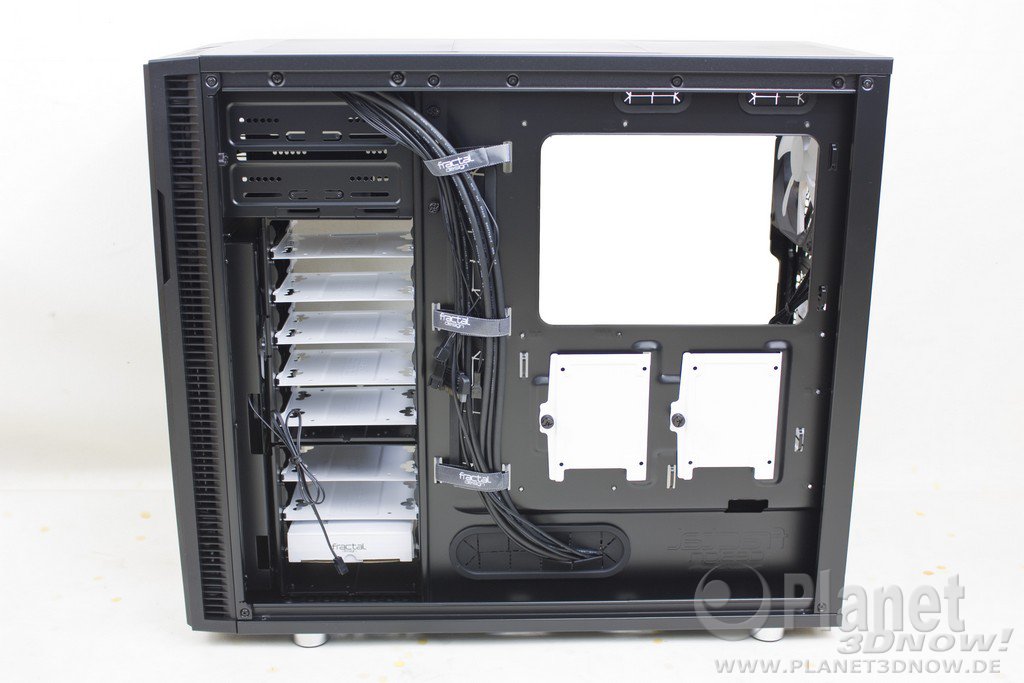

Die Kabelbäume sind auf der Rückseite des Mainboardtrays nicht wie üblich mit Kabelbindern, sondern mittels schwarzer Klettbänder mit Firmenaufdruck befestigt. Ein Extra, was uns ebenfalls gut gefällt und was hoffentlich noch mehr Hersteller aufnehmen. Zwei weiße, mit Rändelschrauben befestigte Halterungen unterhalb des großen Ausschnitts im Mainboardtray können zur Montage zweier 2,5‑Zoll-Laufwerke verwendet werden. Der Platz hinter dem Mainboardtray zum Seitenteil ist mit ca. 35 mm ausreichend bemessen zum späteren Verlegen der Kabel.
Die Laufwerke befinden sich im vorderen Teil. Die schwarze Halterung für die beiden 5,25-Zoll-Laufwerke kommt ganz oben und kann komplett entfernt werden. Stattdessen könnten dann die beiden Laufwerkskäfige hier angebracht werden. Der obere Käfig fasst fünf Laufwerke, der untere drei. Dadurch hätte man Platz auf dem Gehäuseboden geschaffen, um dort zwei 120/140-mm-Lüfter oder einen 240-mm-Radiator auf dem Gehäuseboden zu befestigen. Ein 120/140-mm-Radiator oder ein einzelner Lüfter passt ohne Umbauten auf den Boden.
Das Fractal Design bietet eine Vielzahl von Variationen was den Einbau der Festplattenkäfige und dem damit verbundenen Platz für optionale Radiatoren betrifft. So nimmt der Deckel Radiatoren in den Formaten 120, 140, 240, 280, 360 oder 420 mm auf. Bei den beiden größten Modellen muss dann aber die Halterung für die externen 5,25-Zoll-Laufwerke entfernt werden.

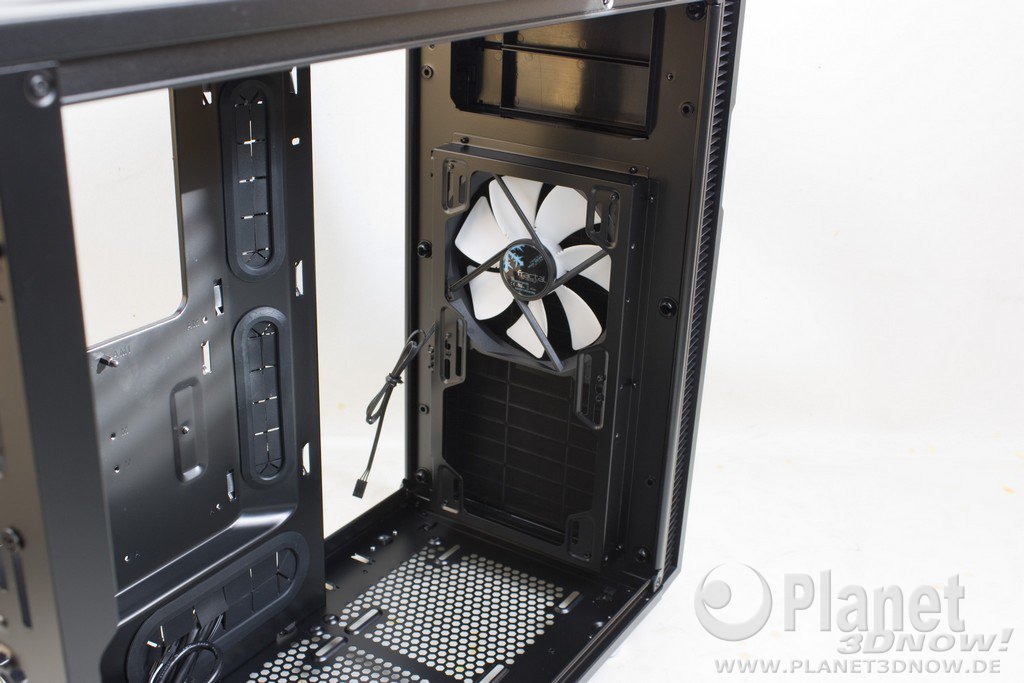

Im Frontbereich finden Radiatoren der Größen 120, 140, 240, 280 oder 360 mm Platz. Hierfür müssen die Festplattenkäfige dann weiter in Richtung Netzteil versetzt werden.

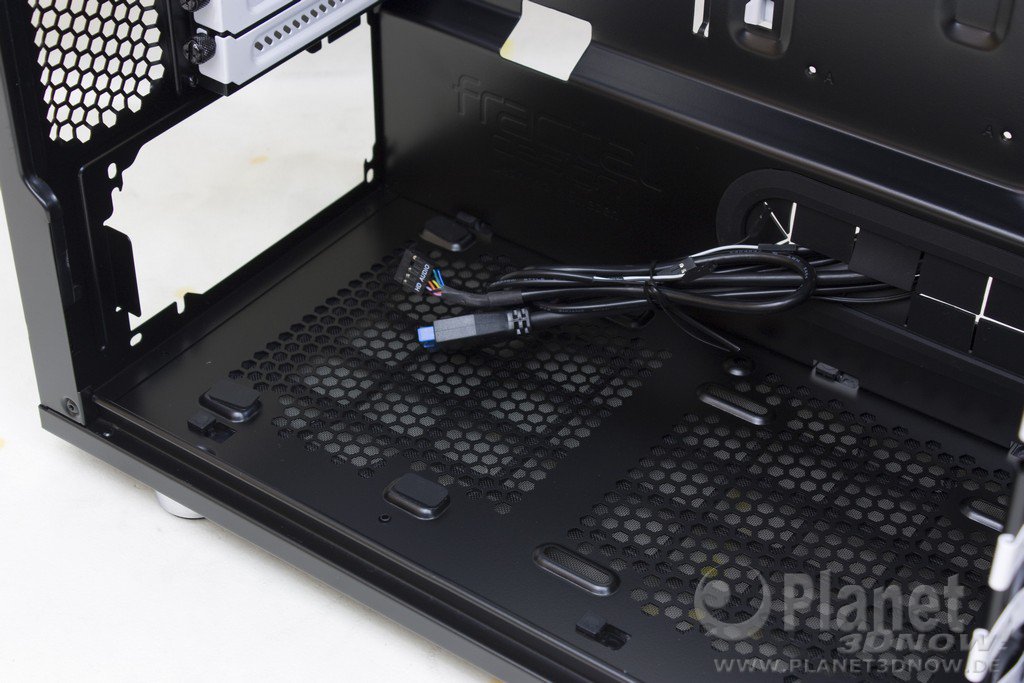

Das Netzteil wird wie bereits erwähnt auf dem Gehäuseboden befestigt. Zur Entkopplung liegt es auf vier kleinen Gummipuffern, die auf den Gehäuseboden geklebt sind. Eine rückseitige Entkopplung mittels eines Schaumstoffrahmens findet nicht statt.

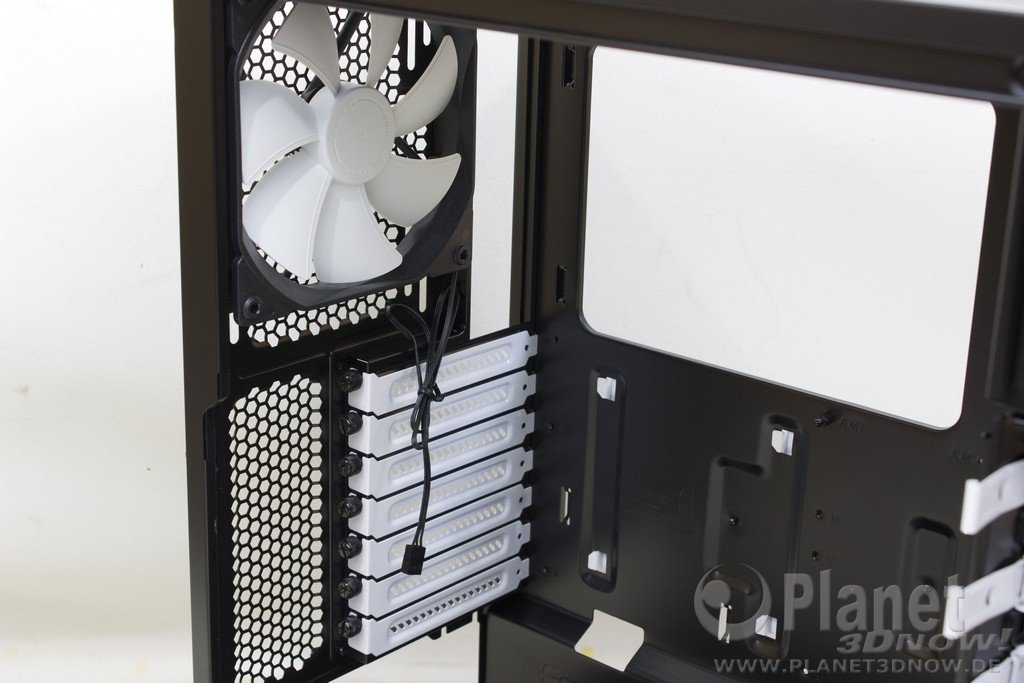

Der Hecklüfter sowie der Frontlüfter könnten mit ihrem 3‑Pin-Anschluss direkt am Mainboard angeschlossen werden, was angesichts der Lüftersteuerung natürlich keinen Sinn macht. Mit der Lüftersteuerung können bis zu drei Lüfter mit 5 V oder 12 V angesteuert werden. Die Stromversorgung erfolgt hierbei über einen freien SATA-Anschluss des Netzteils. Im Heck können alternativ auch Radiatoren mit den Abmessungen 120 oder 140 mm befestigt werden. Insgesamt hat man die unglaubliche Auswahl von 16 verschiedenen Radiatorabmessungen, welche im Define R5 verbaut werden können.
