Mainboard: ASRock FM2A88X Pro3+

Technische Daten und Lieferumfang

Das ASRock FM2A88X Pro3+ kommt in einem bun­ten Kar­ton daher, des­sen Ver­zie­rung mit einem gro­ßen X viel­fäl­tig inter­pre­tiert wer­den kann. Einer­seits kann es sich auf Extre­me bezie­hen hin­sicht­lich der mög­li­chen Over­clo­cking-Funk­tio­nen und ‑Eigen­schaf­ten – durch Drü­cken der X‑Taste beim Sys­tem­start wird z.B. auto­ma­tisch über­tak­tet – oder auf die ver­schie­de­nen Tech­no­lo­gien wie XFast RAM (RAM-Disk), XFast LAN (Soft­ware-Prio­ri­sie­rung) und XFast USB (Trei­ber zur mög­li­chen Beschleu­ni­gung der USB-Datenübertragungsgeschwindigkeit).

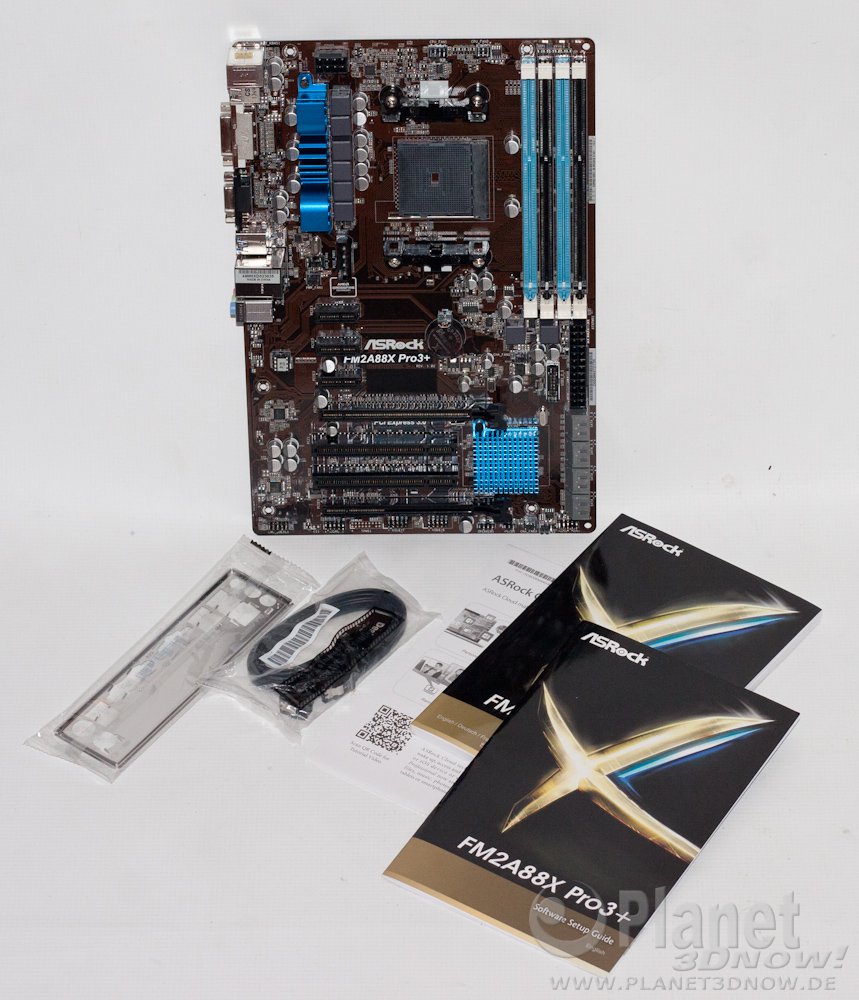

Zum Lie­fer­um­fang des ASRock FM2A88X Pro3+ gehö­ren fol­gen­de Kleinteile:

• Soft­ware Set­up Gui­de mit innen­lie­gen­der Trei­ber-/Soft­ware-DVD
• Kurz­an­lei­tung
• Infor­ma­ti­ons­blatt zur Cloud-Anwendung
• Main­board­blen­de
• SATA-Daten­ka­bel

Die tech­ni­schen Daten des Main­boards ent­neh­men wir der offi­zi­el­len Pro­dukt­sei­te des Her­stel­lers. Alle wich­ti­gen Daten im Über­blick (alter­na­tiv als Kurz­über­blick in unse­rer Main­board­da­ten­bank):

	ASRock FM2A88X Pro3+
CPU	unter­stützt CPUs und APUs für den Sockel FM2 und FM2+ maxi­ma­le TDP-Klas­se: 95/100 W 4+2‑Phasen-Design
Chip­set	AMD A88X (Bol­ton-D4)
Spei­cher	4x DDR3-DIMM-Slots (DDR3-1066 bis DDR3-2133 offi­zi­ell; DDR3-2400 als OC-Option) maxi­ma­le Kapa­zi­tät: 64 GB Unter­stüt­zung für Intel Extre­me Memo­ry Pro­fi­le (XMP) v1.2/1.3 Unter­stüt­zung für AMD Memo­ry Pro­fi­le Tech­no­lo­gy (AMP) bis zu AMP 2400
BIOS/UEFI	64 Mbit AMI UEFI Legal BIOS mit gra­fi­scher Unter­stüt­zung (GUI) unter­stützt Plug and Play (PnP) ACPI‑1.1‑konforme Wake-Up-Events SMBIOS‑2.3.1‑Unterstützung DRAM- und CPU-Span­nungs­an­pas­sung möglich
Gra­fik	Nut­zung der in die APUs inte­grier­ten AMD-Rade­on-GPU (iGPU) FM2-APUs mit DirectX 11, Pixel Shader 5.0 FM2+-APUs mit DirectX 11.1, Pixel Shader 5.0 maxi­ma­ler Shared Memo­ry: 2 GB Dual Gra­phics Out­put: unter­stützt DVI‑D und Sub‑D durch unab­hän­gi­ge Display-Controller unter­stützt Dual-link DVI‑D mit einer maxi­ma­len Auf­lö­sung bis zu 2560x1600 @ 60 Hz unter­stützt D‑Sub mit einer maxi­ma­len Auf­lö­sung bis zu 1920x1200 @ 60 Hz unter­stützt AMD Ste­ady Video 2.0 unter­stützt HDCP mit dem DVI-D-Port unter­stützt Full-HD-Blu-ray-Wie­der­ga­be (1080p) mit dem DVI-D-Port
Audio	5.1‑Kanal-HD-Audio (Real­tek ALC662 Audio Codec) Über­span­nungs­schutz (ASRock Full Spike Protection)
LAN	PCIe x1 — Giga­bit-LAN 10/100/1000 Mb/s Real­tek RTL8111GR unter­stützt Wake-On-WAN unter­stützt Wake-On-LAN inte­grier­ter Über­span­nungs­schutz (Lightning/ESD Pro­tec­tion via ASRock Full Spike Protection) unter­stützt LAN-Kabel-Erkennung unter­stützt ener­gie­ef­fi­zi­en­tes Ether­net 802.3az unter­stützt PXE (Pre­boot Exe­cu­ti­on Environment)
Erwei­te­rungs­kar­ten­slots	1x PCIe 3.0 x16 (PCIE4 @ x16-Modus) 1x PCIe 2.0 x16 (PCIE5 @ x4-Modus) 3x PCIe 2.0 x1 2x PCI unter­stützt AMD Cross­FireX und Dual Graphics
Mas­sen­spei­cher	8x SATA 6Gb/s (SATA III) unter­stützt RAID (RAID 0, RAID 1, RAID 5, RAID 10), NCQ, AHCI, Hot Plug
Kon­nek­to­ren (intern)	1x COM Port Header 1x Power LED Header 2x CPU Fan Con­nec­tors (1 x 4‑pin, 1 x 3‑pin) 3x Chas­sis Fan Con­nec­tors (1 x 4‑pin, 2 x 3‑pin) 1x Power Fan Con­nec­tor (3‑pin) 1x 24 pin ATX Power Connector 1x 8 pin 12V Power Connector 1x PCIe Power Connector 1x Front Panel Audio Connector 2x USB‑2.0‑Headers (unter­stützt 4 USB 2.0 ports; ESD-Schutz — ASRock Full Spike Protection) 1x USB‑3.0‑Header via AMD A88X (Bol­ton-D4) (unter­stützt 2 USB‑3.0‑Ports; ESD-Schutz — ASRock Full Spike Protection)
Back­pa­nel (I/O‑Blende)	1x PS/2‑­Maus-Port 1x PS/2‑­Tas­ta­tur-Port 1x D‑Sub-Port 1x DVI-D-Port 4x USB‑2.0‑Ports (unter­stützt ESD-Schutz — ASRock Full Spike Protection) 2x USB‑3.0‑Ports (AMD A88X;unterstützt ESD-Schutz — ASRock Full Spike Protection) 1x RJ-45-LAN-Port mit LEDs (ACT/LINK LED and SPEED LED) HD-Audio-Klin­ken­buch­sen: Line-In / Front­laut­spre­cher / Mikrofon
Soft­ware und UEFI	Soft­ware ASRock A‑Tuning ASRock Disk Health Report ASRock USB Key ASRock APP Charger ASRock XFast LAN ASRock XFast RAM ASRock Restart to UEFI ASRock X‑Boost UEFI ASRock Inter­ac­ti­ve UEFI ASRock Instant Boot ASRock Instant Flash ASRock Inter­net Flash ASRock Crashl­ess BIOS ASRock OMG (Online Manage­ment Guard) ASRock UEFI Sys­tem Browser ASRock UEFI Tech Service ASRock Dehu­mi­di­fier Function ASRock Easy RAID Installer ASRock Easy Dri­ver Installer
Inhalt der Treiber-CD	Trei­ber Utilities Anti­Vi­rus-Soft­ware (Test­ver­si­on) Goog­le Chro­me Brow­ser und Toolbar Start8 (30-Tage-Test­ver­si­on) Orbweb.ME Pro­fes­sio­nal (Win 8.1 /7)
Hard­ware-Moni­tor	CPU-Tem­pe­ra­tur­mes­sung Gehäuse-Innenraum-Temperatur-Messung CPU-Lüf­ter (Dreh­zahl­mes­sung) Gehäu­se-Lüf­ter (Dreh­zahl­mes­sung) CPU-/Ge­häu­selüf­ter mit Lüftersteuerung Span­nungs­mes­sung: +12V, +5V, +3.3V, Vco­re (CPU-Span­nung)
Form­fak­tor	ATX-Form­fak­tor aus­schließ­li­che Ver­wen­dung von Feststoffkondensatoren High Den­si­ty Glass Fabric PCB
Zer­ti­fi­ka­tio­nen	FCC, CE, WHQL ErP/E­uP-bereit (pas­sen­des, eben­falls zer­ti­fi­zier­tes Netz­teil notwendig)
