Inter-Tech E‑i7 – Inneres – Teil 2

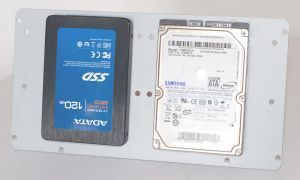

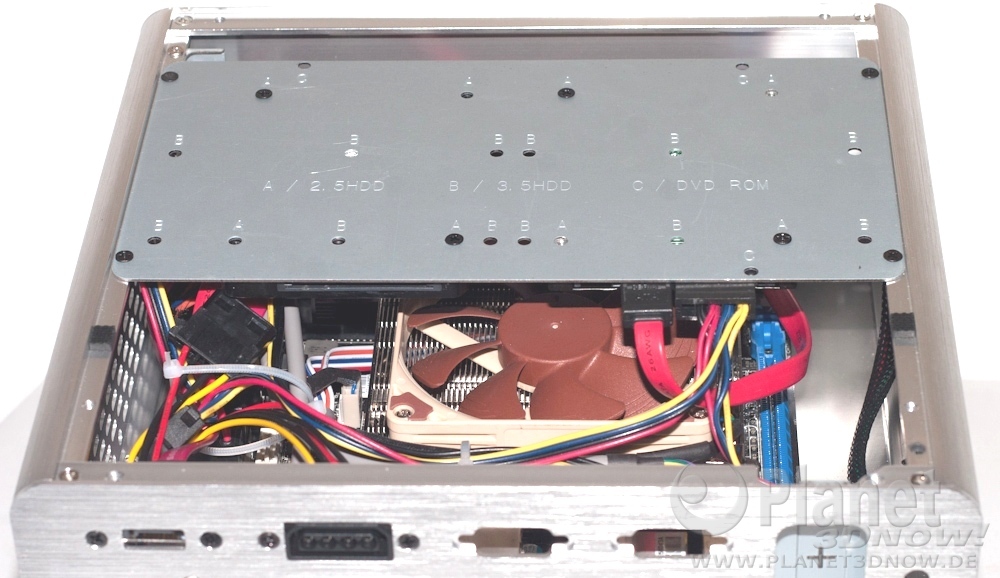

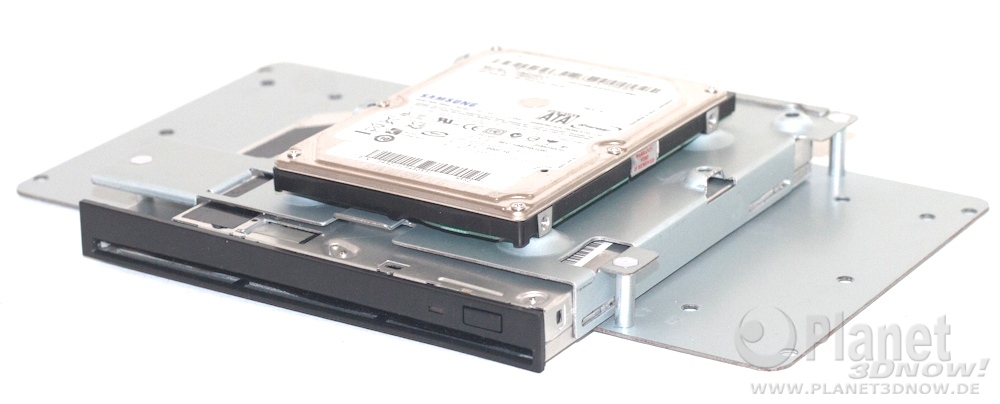

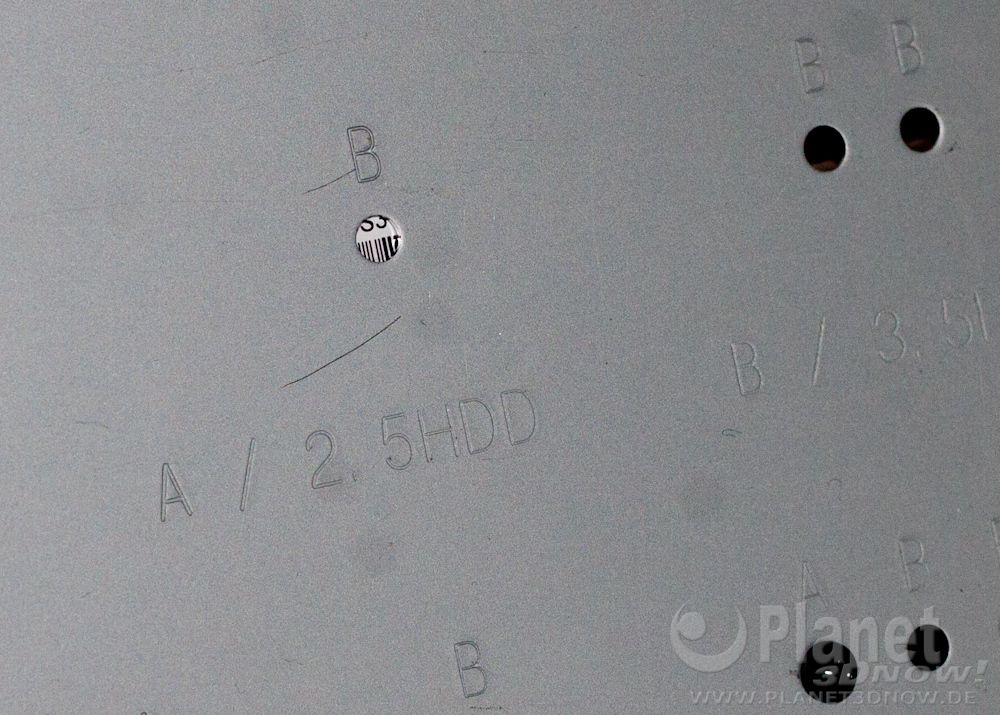

Der Lauf­werks­trä­ger des Inter-Tech E‑i7 bie­tet meh­re­re Kon­fi­gu­ra­ti­ons­mög­lich­kei­ten. Ver­baut man wie geplant ein opti­sches Lauf­werk im Slim-For­mat in der soge­nann­ten Slot-In-Vari­an­te, so kann nur eine Fest­plat­te im 2,5- oder 3,5″-Format mit ins Gehäu­se wan­dern. Ent­fernt man das opti­sche Lauf­werk, kön­nen zwei Fest­plat­ten ein­ge­setzt wer­den. Die Mon­ta­ge ist auf­grund genau­er Mar­kie­run­gen leicht zu verstehen.

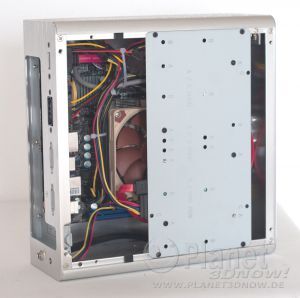

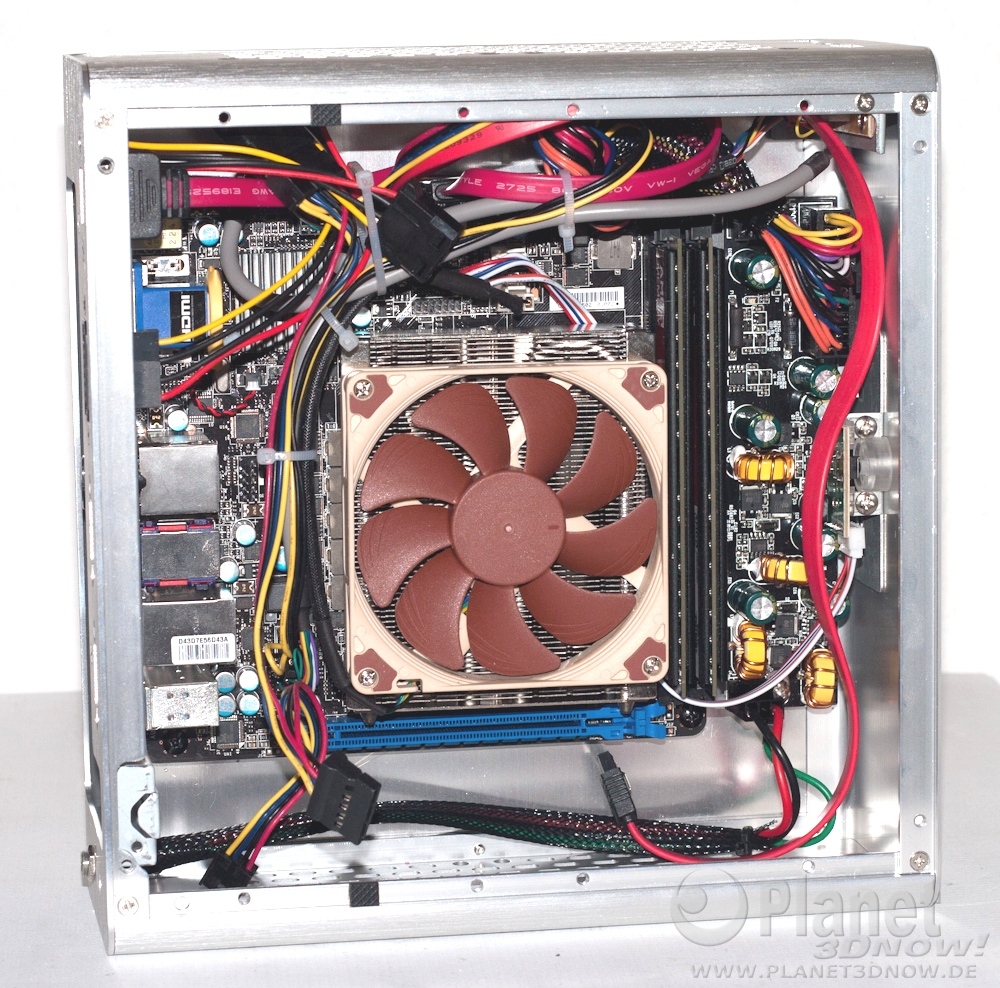

Die Wahl der Lauf­wer­ke bestimmt auch die maxi­ma­le Höhe des CPU-Küh­lers. Kommt ein opti­sches Lauf­werk zum Ein­satz, las­sen sich unse­re nor­ma­len Test-Platt­for­men nicht instal­lie­ren, der Küh­ler darf also nicht ein­mal 37 mm hoch sein. Wir set­zen also auf eine 2,5″-Festplatte und mes­sen maxi­mal 60 mm. Höher soll­te ein Küh­ler nicht sein. In Voll­aus­stat­tung wird also eher sei­tens der Küh­lung denn der Netz­teil­leis­tung limi­tiert. Mit opti­schem Lauf­werk muss man dem­zu­fol­ge ent­we­der auf eine CPU/APU mit einer sehr gerin­gen Abwär­me (TDP) und einen sehr fla­chen Küh­ler à la Aka­sa AK-CC1101EP02 set­zen oder ver­baut gleich ein Main­board wie das ASUS E2KM1‑I DELUXE.
