Gigabyte GA-MA790FX-DQ6

Blockdiagramm des GA-MA790FX-DQ6

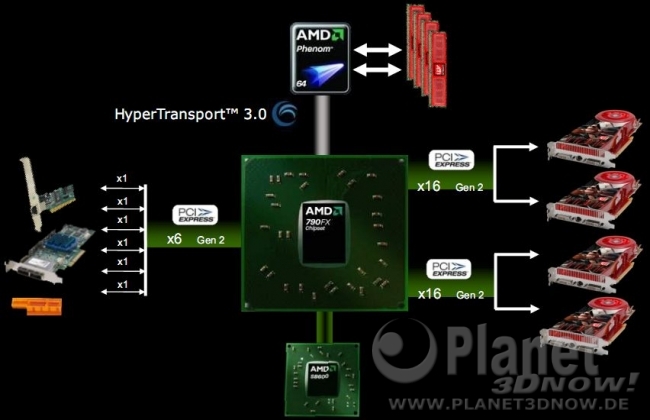

Zunächst wer­fen wir einen Blick auf das Block­dia­gramm des AMD 790FX in Ver­bin­dung mit der SB600.

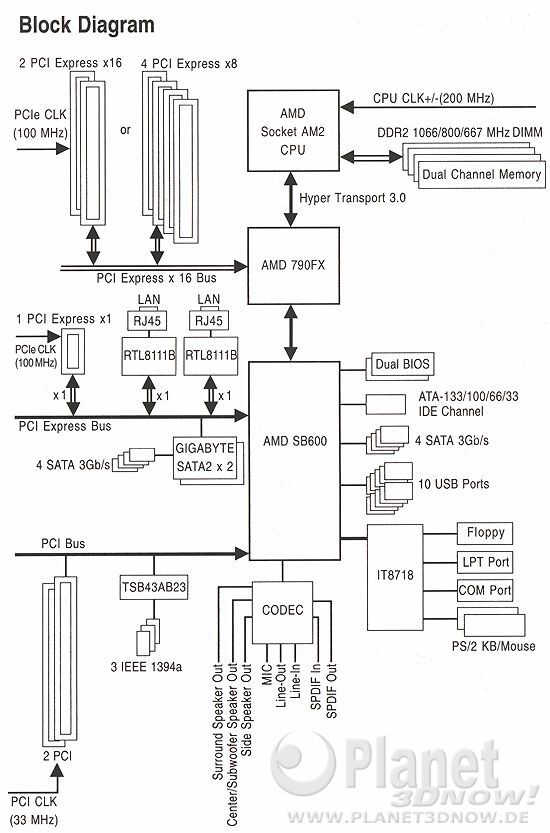

Im bei­lie­gen­den Hand­buch fin­det der geneig­te User fol­gen­des Block­dia­gramm vom heu­ti­gen Test­kan­di­da­ten vor, wel­ches die Anbin­dung der ver­schie­de­nen Gerä­te verdeutlicht.

Die größ­ten Neue­run­gen vom RD790FX sind die Ver­wen­dung von Hyper Trans­port 3.0, die Anzahl der bereit­ge­stell­ten PCIe-Lanes sowie die Unter­stüt­zung der PCIe 2.0‑Spezifikation.

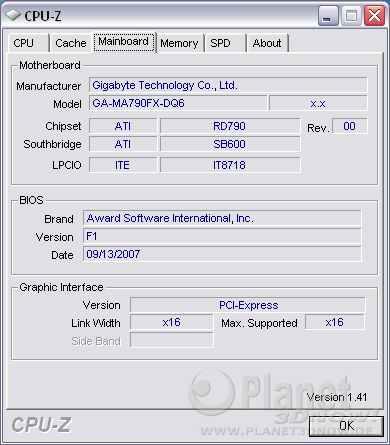

CPU‑Z offen­bart unter dem Rei­ter Main­board fol­gen­de Ansicht:

Hier ist zu sehen, dass wir es mit der BIOS-Ver­si­on F1 vom 13.09. zu tun hatten.
