Gigabyte GA-MA790FX-DQ6

Verfasst vonMusicIsMyLife
Artikel-Index:

Layout — Fortsetzung

Bild vom Layout des Gigabyte GA-MA790-DQ6

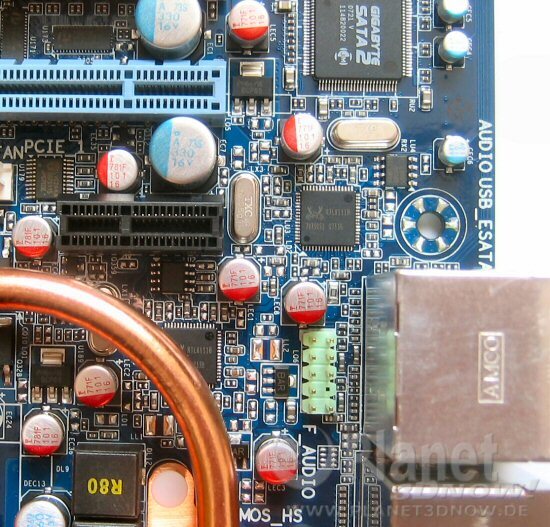

Giga­byte ver­baut zwei Netz­werk­chips vom Typ Real­tek RTL8111B. Die­se Chips sind per PCIe x1 ange­bun­den und nicht wie so oft noch üblich per PCI.

Bild vom Layout des Gigabyte GA-MA790-DQ6

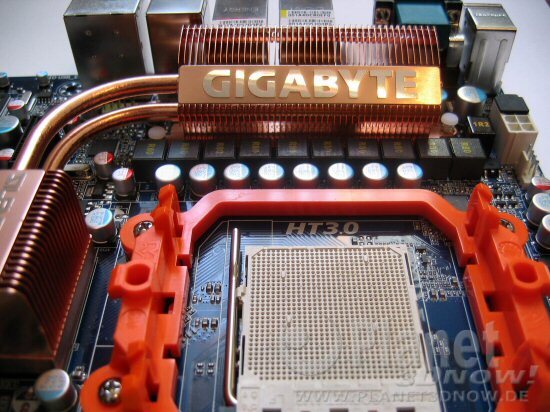

Ein Blick über den Pro­zes­sor­so­ckel: Auf der Heat­pipe­kon­struk­ti­on wird in gül­de­nen Let­tern der Her­stel­ler­na­me verewigt.

Bild vom Layout des Gigabyte GA-MA790-DQ6

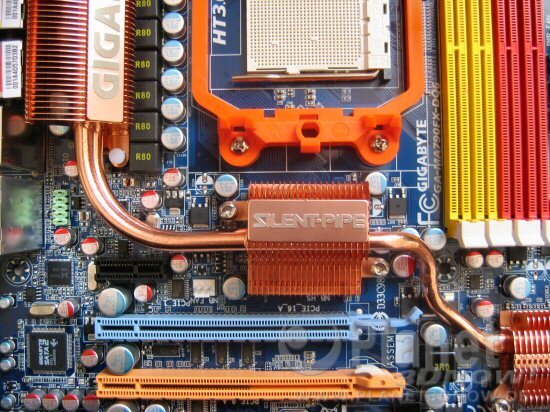

Silent-Pipe — so wird die Heat­pi­pe-Kon­struk­ti­on von Giga­byte genannt.

Bild vom Layout des Gigabyte GA-MA790-DQ6

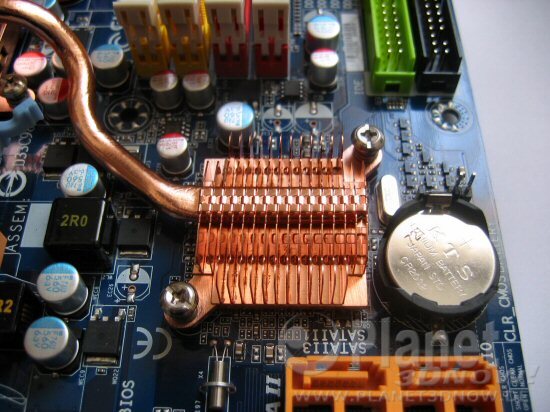

Alle Küh­ler der Heat­pi­pe (Span­nungs­wand­ler, North­bridge, South­bridge) bestehen aus klei­nen Kupferlamellen.

Bild vom Layout des Gigabyte GA-MA790-DQ6

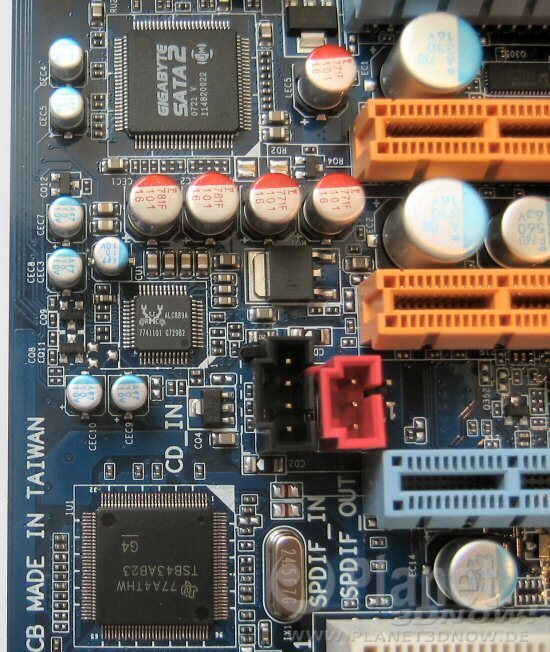

Ein Blick auf wei­te­re Zusatz­chips. Oben ein Giga­byte SATA2-Chips, wel­cher für eSA­TA zustän­dig ist, in der Mit­te der Sound­chip RTL889A und unten der für Fire­Wire zustän­di­ge TSB43AB23 von Texas Instrument.

Bild vom Layout des Gigabyte GA-MA790-DQ6

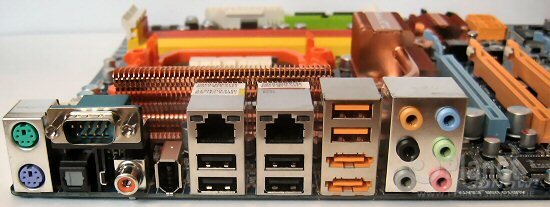

Abschlie­ßend wol­len wir uns noch das I/O‑Panel etwas näher anschauen.

Ver­baut wird fast alles, was Rang und Namen hat: PS/2 für Maus und Tas­ta­tur, 1x Com, 1x Fire­Wire, 2x SPDIF out (optisch und koaxi­al), 6x USB 2.0, 2x LAN, 2x eSA­TA und last but not least 6 Anschlüs­se für den Sound. Bis auf einen par­al­le­len Port ist somit alles vor­han­den, was man sich vor­stel­len kann.
