Test: Fractal Design Define C

Einbau ‒ Fractal Design Define C

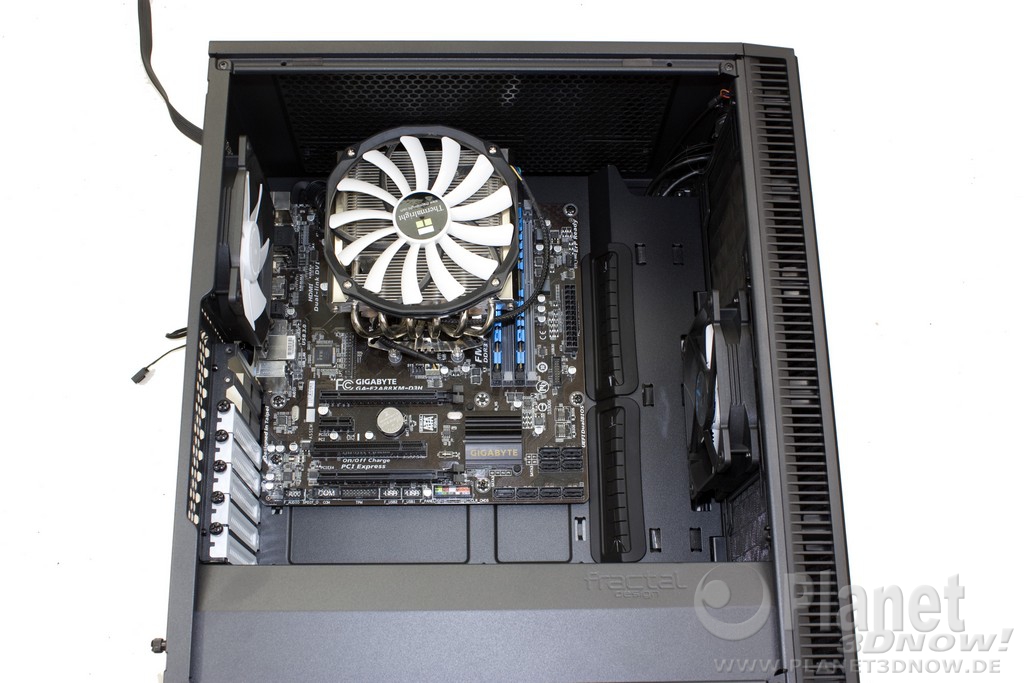

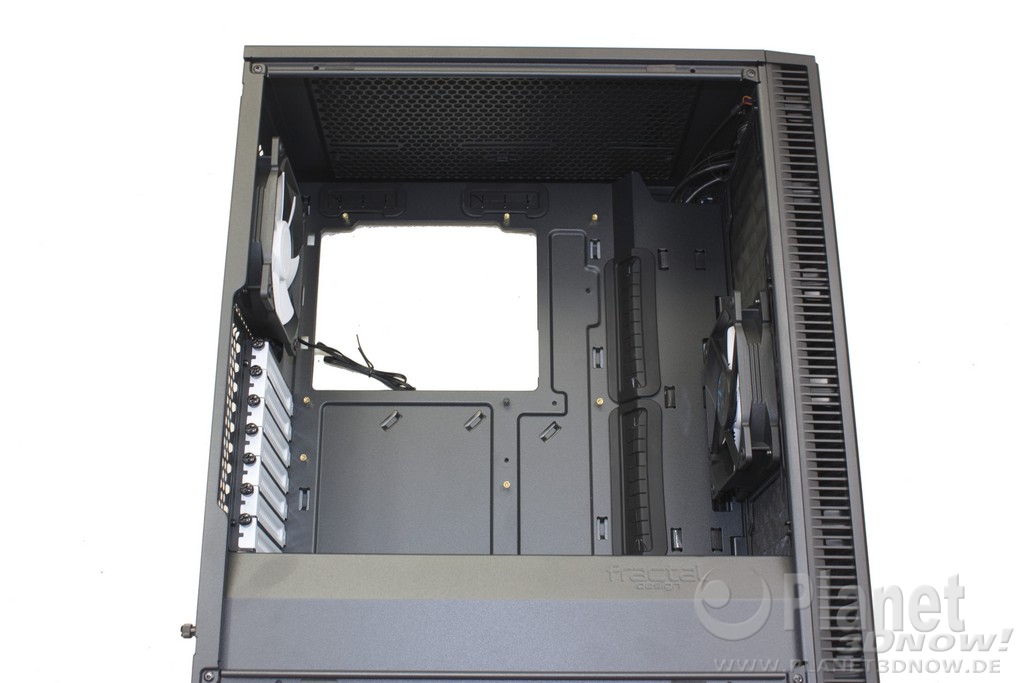

Ein fest­ste­hen­der Metall­stift ist bereits auf dem Main­board­trä­ger ange­bracht und dient der Fixie­rung beim Ein­bau des Main­boards. Die rest­li­chen Abstands­hal­ter müs­sen mit einer Ein­schraub­hil­fe und einem Schrau­ben­dre­her befes­tigt wer­den. Anschlie­ßend kann auch schon das bereits fer­tig kon­fek­tio­nier­te Main­board auf die Trä­ger geschraubt werden.

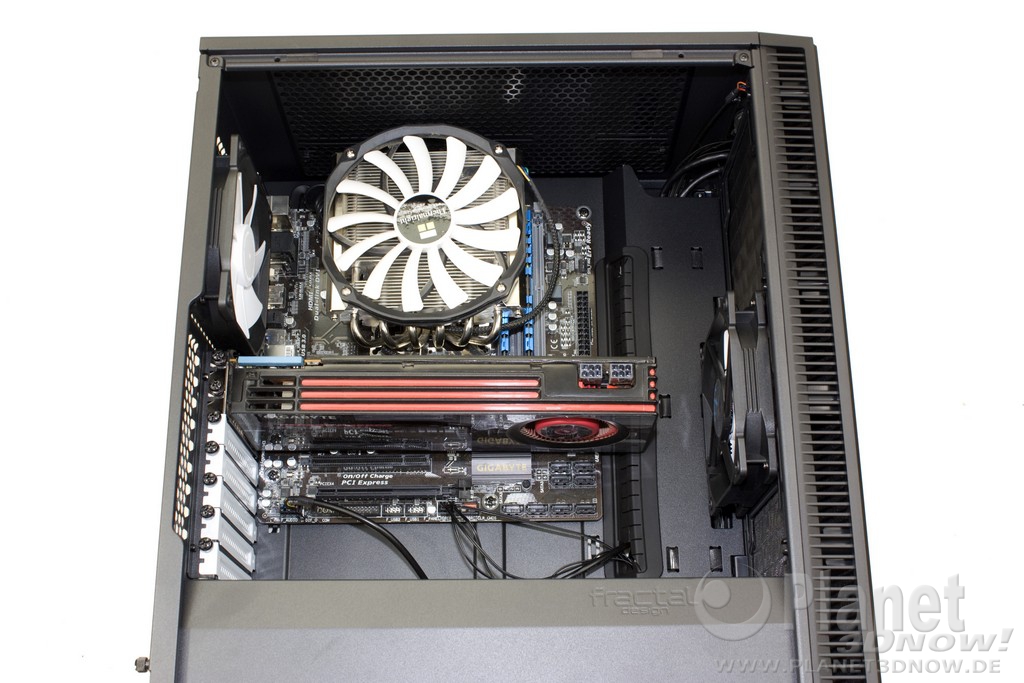

Anschlie­ßend wer­den schon ein­mal die Kabel vom I/O‑Panel befes­tigt und dann kann auch schon die Gra­fik­kar­te mon­tiert wer­den. Da die Slot­blen­den ledig­lich mit Rän­del­schrau­ben befes­tigt sind, ist eine werk­zeug­lo­se Mon­ta­ge möglich.

Wenn ein Front­lüf­ter vor­han­den ist, darf die maxi­ma­le Gra­fik­kar­ten­län­ge 315 mm betra­gen, ohne Front­lüf­ter ste­hen 335 mm zur Verfügung.

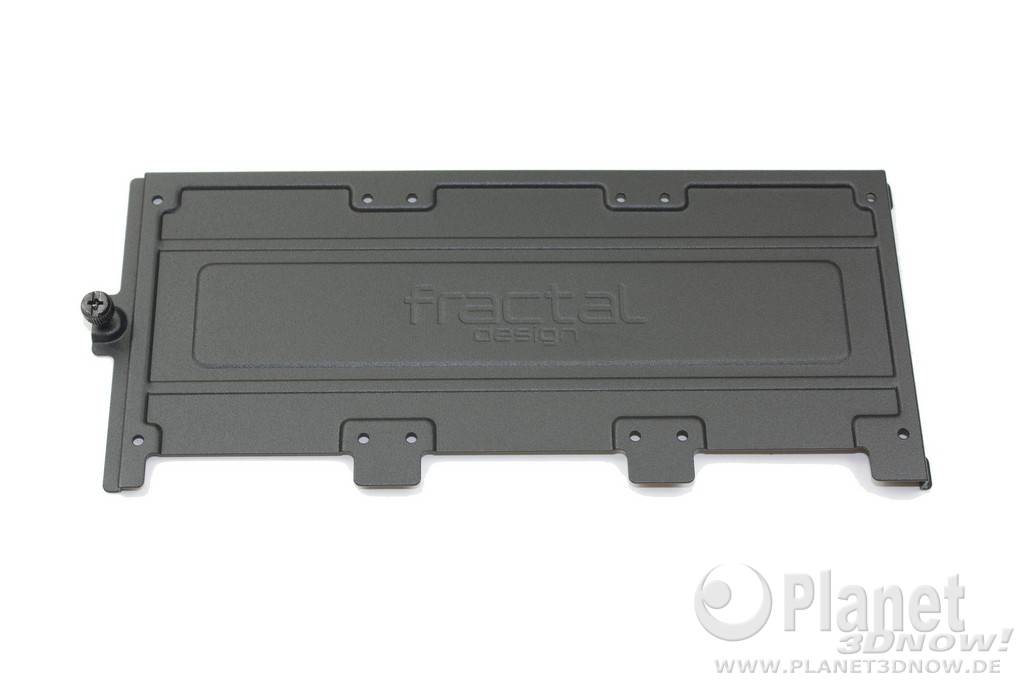

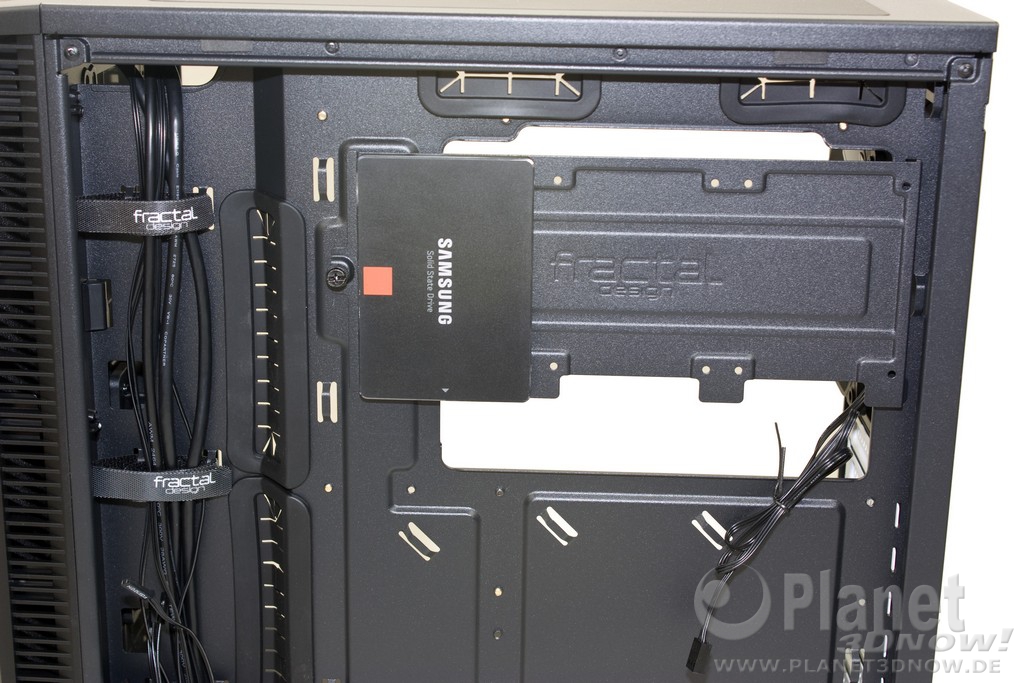

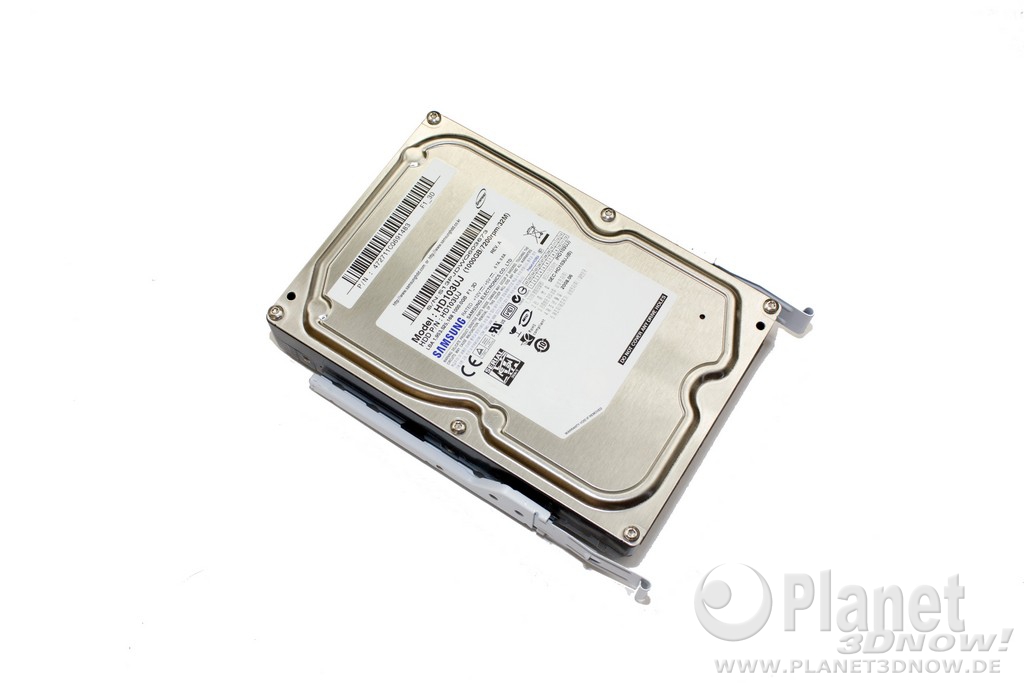

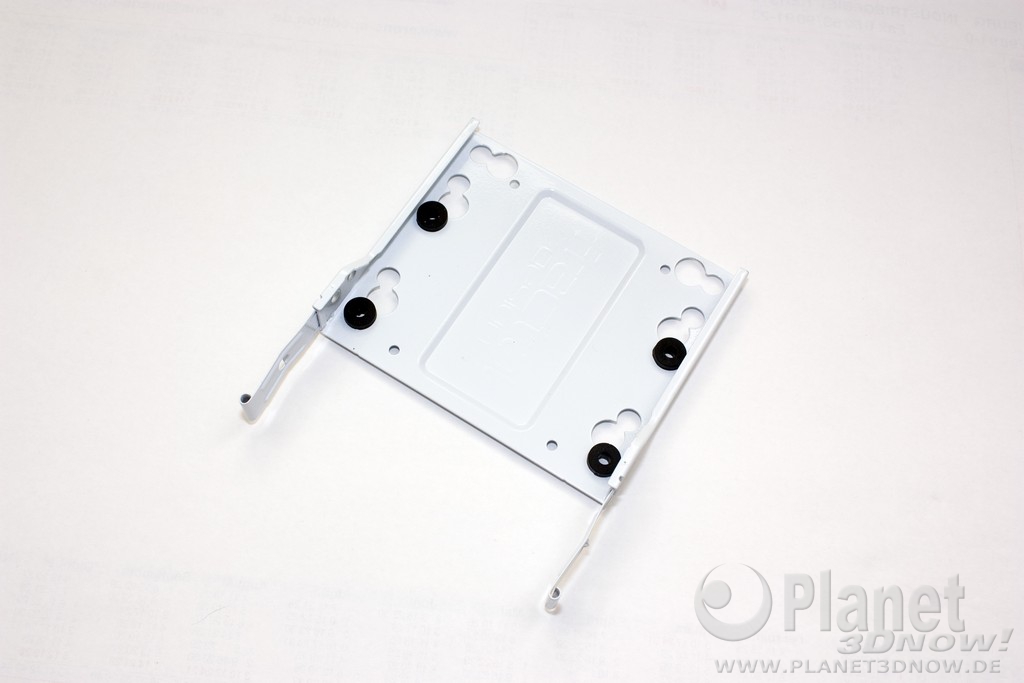

Im nächs­ten Schritt wer­den die Lauf­wer­ke für den Ein­bau vor­be­rei­tet. Eines von ins­ge­samt drei 2,5‑Zoll-Laufwerken wird auf die Metall­stre­ben geschraubt und anschlie­ßend hin­ter dem Main­board­trä­ger befes­tigt. Unser 3,5‑Zoll-Laufwerk wird wie bei die­ser Mon­ta­ge­me­tho­de mitt­ler­wei­le gewohnt auf das Schub­fach geschraubt und kann dann wie­der in den Lauf­werks­kä­fig geschoben.

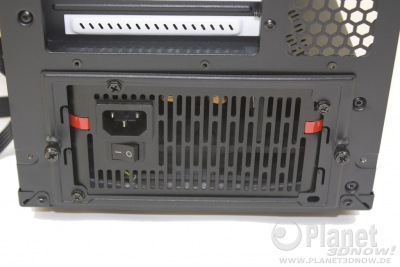

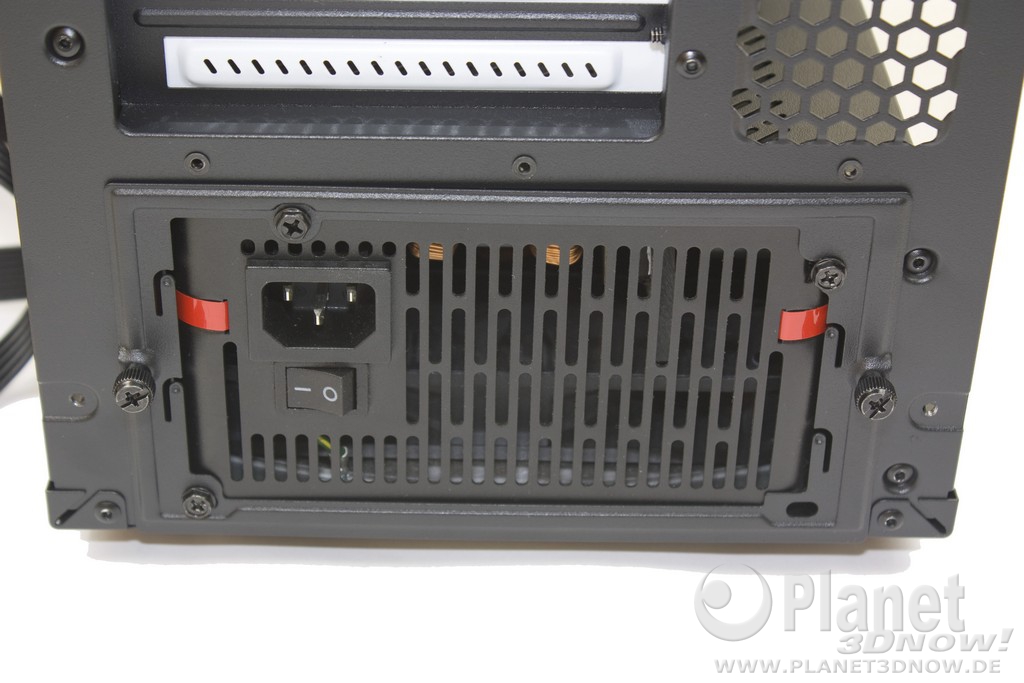

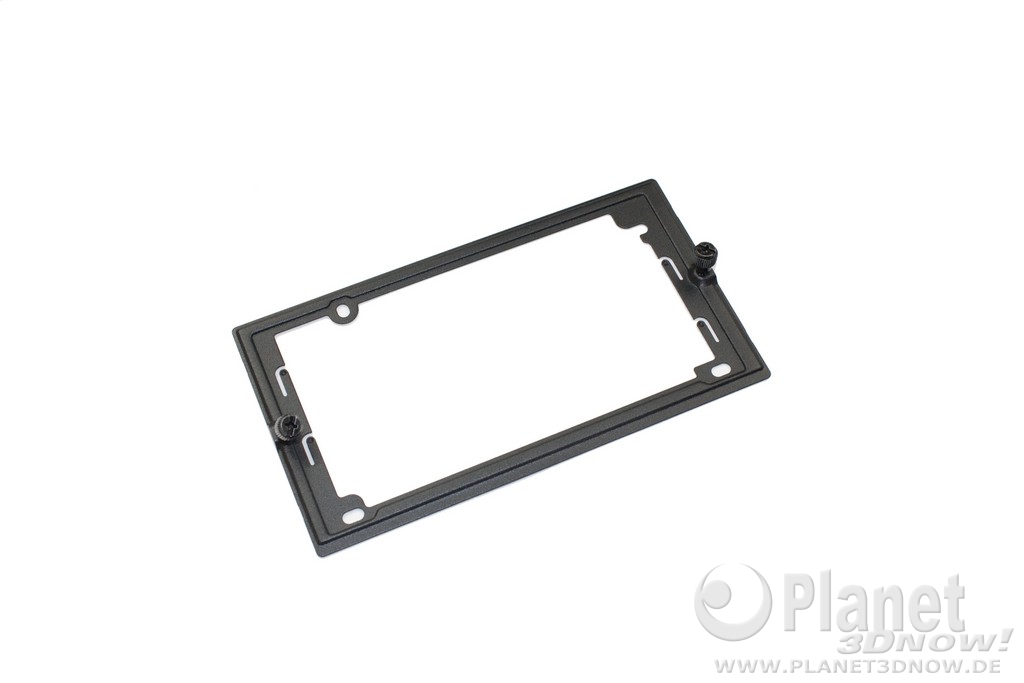

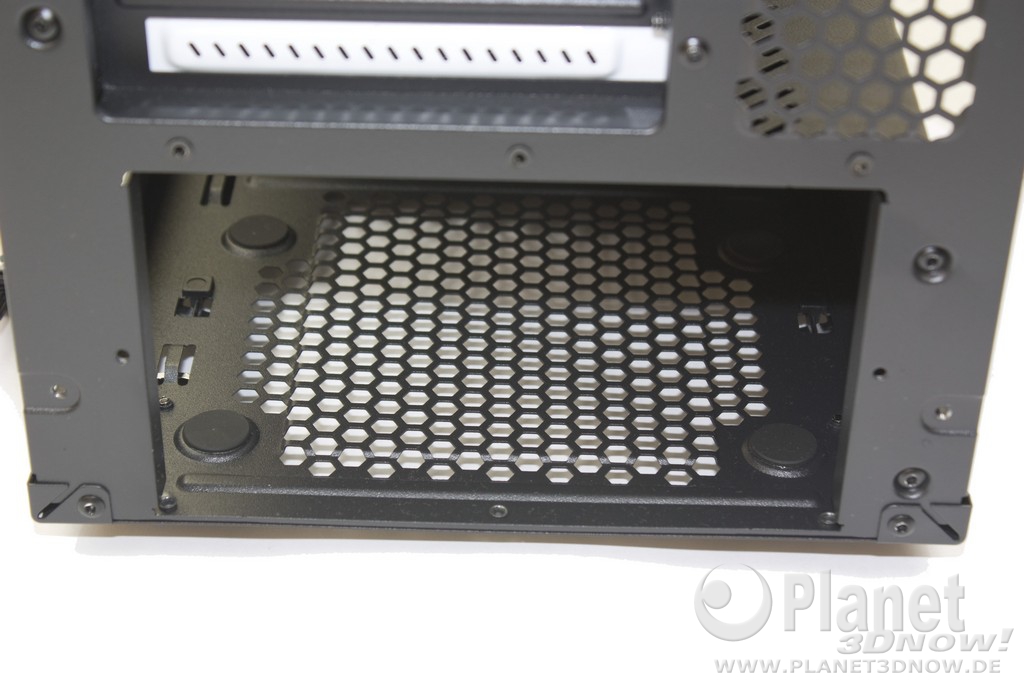

Im letz­ten Schritt wird das Netz­teil für den Ein­bau vor­be­rei­tet. Hier­für wird der Rah­men auf der Gehäu­se­rück­sei­te ent­fernt, was durch die zwei Rän­del­schrau­ben ohne Werk­zeug mög­lich ist. Anschlie­ßend kommt jedoch der Schrau­ben­dre­her zum Ein­satz und der Rah­men wird mit dem Netz­teil ver­schraubt um dann das Netz­teil von hin­ten ins Gehäu­se zu schie­ben. Vier Gum­mi­puf­fer sor­gen für eine Ent­kopp­lung des Netz­teils vom Rest des Gehäu­ses. Danach erfolgt die rest­li­che Verkabelung.

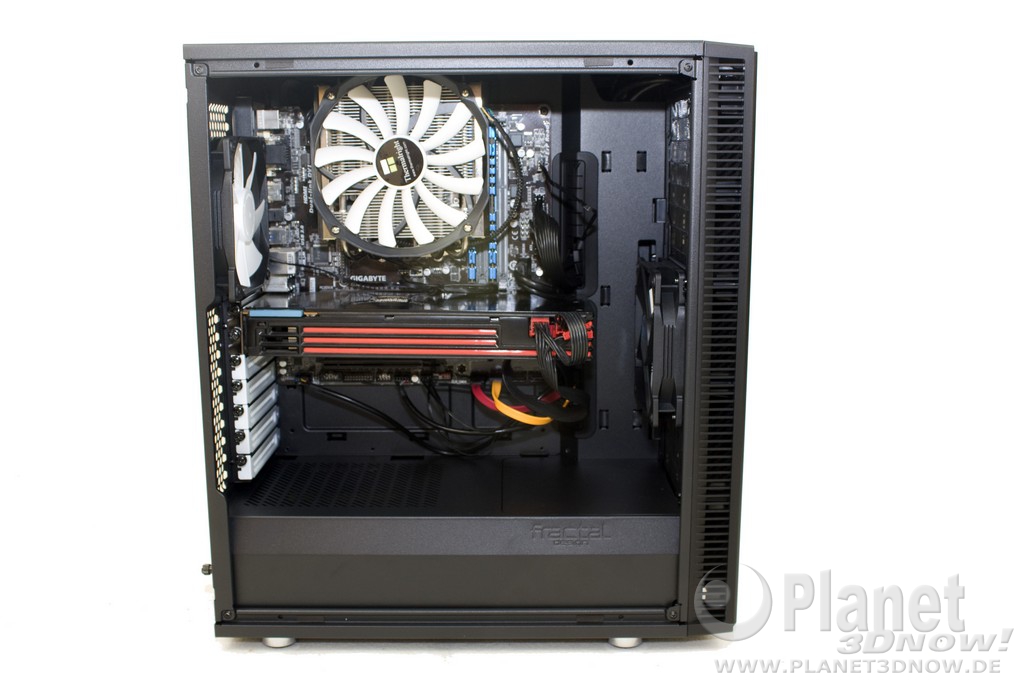

Fer­tig zusam­men­ge­baut sieht das Gan­ze schließ­lich wie folgt aus:
