Gigabyte GA-MA69G S3H

Layout

Das Lay­out vom Giga­byte GA-MA69G S3H wirkt mit Aus­nah­me der vie­len ver­schie­de­nen Far­ben recht unauf­fäl­lig. Aller­dings gibt es ein paar inter­es­san­te Aspekte.

Giga­byte ver­frach­tet den Flop­py-Port unter den unters­ten PCI-Slot. Nicht gera­de der idea­le Platz dafür, ist er doch bei ein­ge­bau­ten PCI-Kar­ten so gut wie unerreichbar.

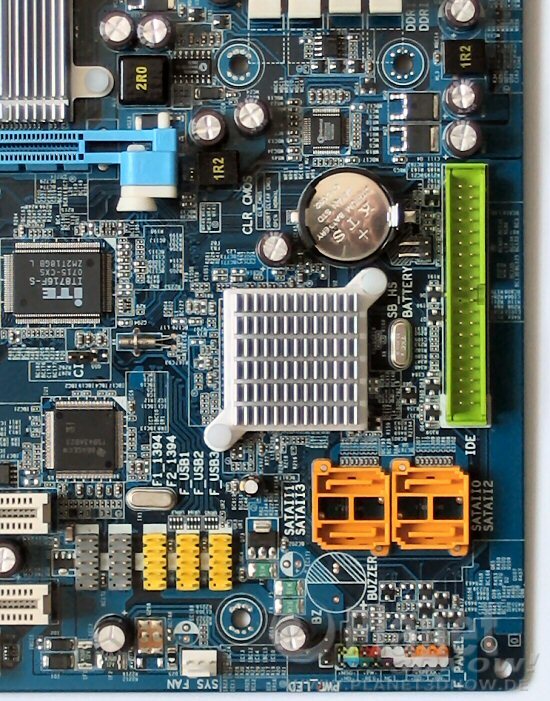

In der unte­ren rech­ten Ecke des Main­boards befin­det sich die South­bridge inklu­si­ve fla­chem Kühl­kör­per, IDE- sowie SATA-Ports, Front­pa­nel-Hea­der sowie dem ein­zi­gen ver­bau­ten Gehäuselüfter-Anschluss.

Inter­es­sant an den SATA-Ports ist das Ver­dre­hen von jeweils zwei Ports um 180 Grad. Im Nor­mal­fall wird so ver­fah­ren, wenn alle Ports die Mög­lich­keit bie­ten sol­len, mit abge­win­kel­ten Ste­ckern bestückt zu wer­den. Bei der Lösung des heu­te getes­te­ten Main­boards wird dies jedoch schwie­rig, da abge­win­kel­te Ste­cker in der Regel so kon­stu­iert sind, dass sie beim Ein­satz auf die­sem Main­board jeweils den gegen­über­lie­gen­den Port verdecken.

In der rech­ten obe­ren Ecke befin­den sich die Spei­chers­lots sowie der ATX-Steckplatz.

Zwi­schen dem I/O‑Panel und dem Pro­zes­sor­so­ckel bie­tet sich uns ein ver­hält­nis­mä­ßig auf­ge­räum­test Bild. Aller­dings wird der Bereich des Pro­zes­sor­so­ckels nach links durch hohe Kon­den­sa­to­ren ein­ge­engt, wodurch es — wie bei vie­len Main­boards — bei Ver­wen­dung von groß­vo­lu­mi­gen Küh­lern zu Pro­ble­men kom­men kann.
