Mainboard: ASUS Crossblade Ranger

Verfasst vonheikosch
Artikel-Index:

Technische Daten und Lieferumfang

img_8587

Das ASUS Cross­bla­de Ran­ger wird in einem auf­wän­dig gestal­te­ten Kar­ton ver­kauft. Wie von den High-End-Main­boards aus dem Repu­blic-of-Gamers-Pro­gramm (ROG) gewohnt, lässt sich das Front-Cover auf­klap­pen, um zusätz­li­che Infor­ma­tio­nen zu präsentieren.

img_8596

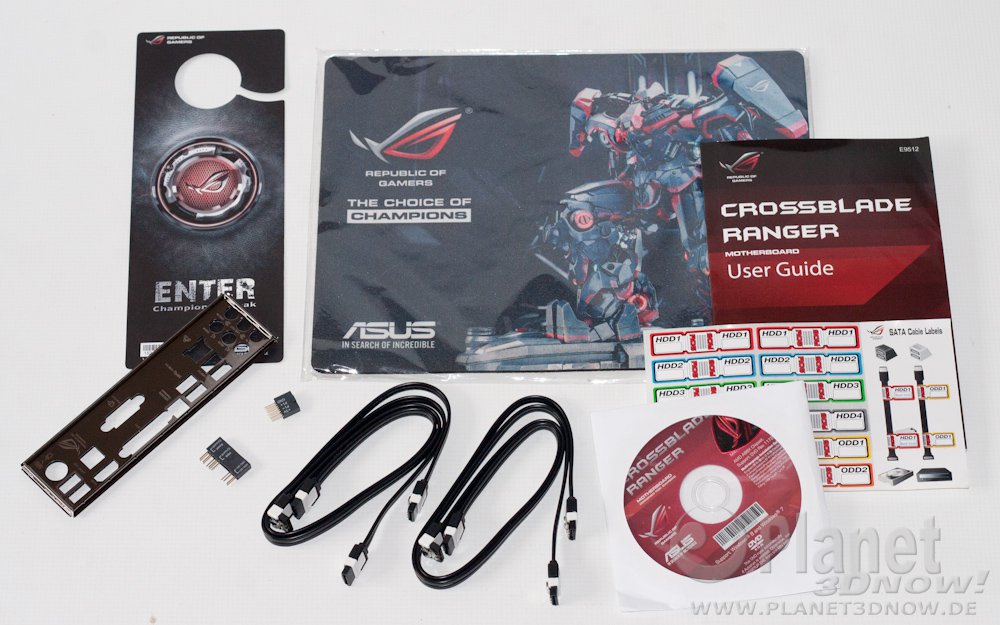

Im Kar­ton fin­den wir neben dem Main­board fol­gen­de Kleinteile:

  • Back­pa­nel-Blen­de
  • Pin-Blö­cke für das Front­pa­nel (erleich­tern die Montage)
  • vier SATA-Kabel (zwei­mal mit gera­den, zwei­mal mit abge­win­kel­ten Steckern)
  • Trei­ber-DVD
  • Labels zur Mar­kie­rung der Kabel
  • Hand­buch (mehr­spra­chig)
  • Maus­pad (Stof­fober­flä­che)
  • Tür­schild (Bit­te nicht stören!)

Die Lis­te der Fea­tures des ASUS Cross­bla­de Ran­ger ist umfang­reich. Wir ent­neh­men die Daten der zuge­hö­ri­gen ASUS-Pro­dukt­sei­te. Alter­na­tiv könnt ihr euch die Kurz­über­sicht in unse­rer Main­board­da­ten­bank ansehen.

 ASUS Cross­bla­de Ranger
CPU unter­stützt CPUs und APUs für den Sockel FM2+
AMD Athlon™-/A‑Serie-Prozessoren
unter­stützt bis zu vier “Ker­ne”
Chip­satz AMD A88X (Bol­ton D4)
Arbeits­spei­cher 4x DIMM
max. 64 GB
DDR3 2666(O.C.)/2400(O.C.)/2250(O.C.)/2200(O.C.)/2133/1866/1600/1333 MHz Non-ECC, Un-buf­fe­r­ed Memory
Dual-Channel-Speicherarchitektur
unter­stützt AMD Memo­ry Pro­fi­le (AMP)
unter­stützt Intel Extre­me Memo­ry Pro­fi­le (XMP)
Gra­fik Nut­zung der in die APUs inte­grier­ten Gra­fik­ein­heit (AMD A‑Serie)
AMD Rade­on™ R-/HD8000-/HD7000-Serie-Gra­fik
Mul­ti-Moni­tor-Unter­stüt­zung : HDMI-/DVI-D-/Sub-D-Schnitt­stel­len
maxi­mal unter­stütz­te Auf­lö­sung über HDMI: 4096x2160 @ 24 Hz (Sockel FM2+) / 1920 x 1200 @ 60 Hz (Sockel FM2)
maxi­mal unter­stütz­te Auf­lö­sung über Sub‑D: 1920x1600 @ 60 Hz
maxi­mal unter­stütz­te Auf­lö­sung über DVI‑D: 2560x1600 @ 60 Hz
maxi­ma­ler Shared Memo­ry: 2048 MB
unter­stützt AMD® Dual Gra­phics technology
Mul­ti-GPU-Unter­stüt­zung unter­stützt AMD 3‑Way Cross­FireX™ Technology
Erwei­te­rungs­kar­ten­slots 2x PCIe 3.0 (FM2+)/2.0 x16 (FM2) (Sin­gle at x16, dual at x8/x8, red)
1x PCIe 2.0 x16 (maxi­mal im x4-Mode, schwarz)
2x PCIe 2.0 x1
2x PCI
Mas­sen­spei­cher AMD A88X FCH(Bolton D4):
8x SATA 6Gb/s,
unter­stüt­zen RAID 0, 1, 5, 10, JBOD
LAN Intel® I211-AT, 1x Giga­bit LAN Controller
Audio ROG Supreme­FX 8‑Kanal High Defi­ni­ti­on Audio CODEC
unter­stützt: Anschluss­erken­nung, Mul­ti­strea­ming-Tech­no­lo­gien sowie auto­ma­ti­sche Gerä­te­er­ken­nung für das Frontpanel
Audio Fea­ture:
opti­scher S/P­DIF-Aus­gang am Backpanel
DTS Connect
Sonic SoundStage
Sonic SenseAmp
Sonic Studio
Sonic Radar II
Supreme­FX Shiel­ding Technology
ELNA® pre­mi­um audio capacitors
USB-Schnitt­stel­len ASMe­dia® USB 3.0 controller:
2x USB 3.0 (2 am Back­pa­nel, blau)
AMD A88X FCH(Bolton D4) chipset:
4x USB 3.0 (2 am Back­pa­nel, blau, 2 intern)
AMD A88X FCH(Bolton D4) chipset:
8x USB 2.0 (2 am Back­pa­nel, 6 intern)
Über­tak­tung Extre­me Engi­ne Digi+ III:
Full Digi­tal CPU/DRAM Power
Nex­FET™ Power Block MOSFET
New Alloy Chokes
10K Black Metal­lic Capacitors
ROG Extre­me OC kit: Slow Mode, LN2 Mode
Pro­be­It
Key­Bot
CPU Level Up
XMP
Direct Key
UEFI BIOS fea­tures: GPU.DIMM Post, Twea­k­ers’ Para­di­se, ROG SSD Secu­re Era­se, Gra­phic Card Infor­ma­ti­on Preview
ROG RAM­Disk
Game­First III
Extre­me Tweaker
USB BIOS Flashback
Beson­der­hei­ten ASUS Dual Intel­li­gent Pro­ces­sors Tech­no­lo­gie 5‑Way Opti­miza­ti­on by Dual Intel­li­gent Pro­ces­sors 5 :
ASUS Exclu­si­ve Fea­tures: MemOK!, AI Suite 3, Ai Char­ger+, USB Char­ger+, USB 3.0 Boost, Disk Unlocker
Inter­ac­ti­ve Home­Cloud: Media Strea­mer
ASUS Quiet Ther­mal Solu­ti­on: Sty­lish Fan­less-Design Kühl­kör­per­lö­sung & MOS-Kühl­kör­per, ASUS Fan Xpert 3
ASUS EZ DIY: ASUS Crash­Free BIOS 3, ASUS EZ Flash 2, ASUS UEFI BIOS EZ Mode, Push Notice
ASUS Q‑Design: ASUS Q‑Shield, ASUS Q‑Code, ASUS Q‑LED (CPU, DRAM, VGA, Boot Device LED), ASUS Q‑Slot, ASUS Q‑DIMM, ASUS Q‑Connector
Anschlüs­se (extern) 1x PS/2‑­Tas­ta­tur/­Maus-Com­bo-Schnitt­stel­le
1x DVI‑D
1x D‑Sub
1x HDMI
1x LAN (RJ45)
4x USB 3.0 (blau)
1x S/P­DIF-Aus­gang (optisch)
2x USB 2.0
6x Audio-Anschlüsse
1x USB BIOS Flash­back Button(s)
Anschlüs­se (intern) 1x USB‑3.0‑Anschluss bie­tet 2 zusätz­li­che USB‑3.0‑Schnittstellen
3x USB‑2.0‑Anschlüsse bie­ten 6 zusätz­li­che USB‑2.0‑Schnittstellen
8x SATA-6Gb/s‑­Schnitt­stel­len
1x TPM header
1x Pro­zes­sor­lüf­ter­an­schluss (1 x 4 ‑pin)
3x Gehäu­selüf­ter­an­schlüs­se (3 x 4 ‑pin)
1x 24-Pin EATX Netzanschluss
1x 8‑Pin ATX 12V Netzanschluss
1x CPU OPT Fan connector(s) (1 x 4 ‑pin)
1x Audio-Anschluss an der Gehäu­se­vor­der­sei­te (AAFP)
1x MemOK!-Taste
1x Sys­tem panel(s)
1x DRCT header(s)
1x Slow Mode switch(es)
7x Pro­be­It Mea­su­re­ment Points
1x Power-on button(s)
1x Reset button(s)
1x Clear CMOS button(s)
1x LN2 Mode jumper(s)
1x ROG exten­si­on (ROG_EXT) header(s)
1x Key­Bot Button
1x Sonic Sound­S­ta­ge Button
BIOS  64Mbit UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI5.0a, Mul­ti-Lan­guage BIOS
Inhalt der Treiber-CD Trei­ber, ROG Game­First III, ROG RAM­Disk, ROG CPU‑Z, Kas­pers­ky® Anti-Virus,
DAEMON Tools Pro Stan­dard, ASUS WebSto­rage, Home­Cloud, ASUS Utilities
Form­fak­tor ATX-Form­fak­tor
12″ x 9.6″ (305 mm x 244 mm)
