Foxconn A79A‑S

Layout

Wer­fen wir nun einen Blick auf das Lay­out unse­res heu­ti­gen Samples.

Main­board und Onboard­kom­po­nen­ten kom­men mit gro­ßer Farb­viel­falt daher.

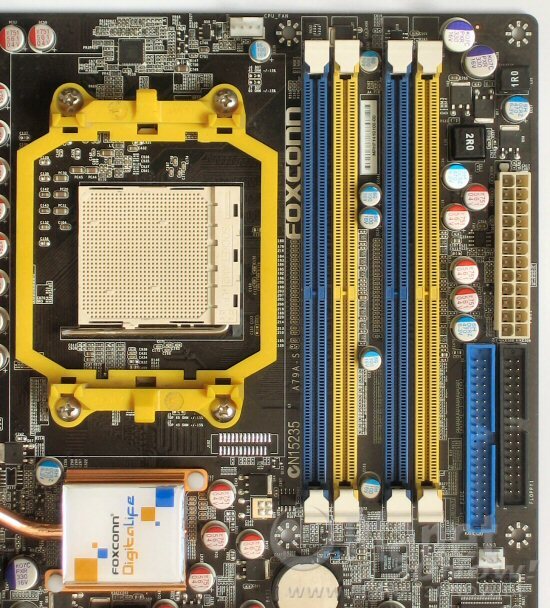

24 Pin ATX sowie der IDE- bzw. Flop­py-Port wer­den in der rech­ten obe­ren Ecke des Main­boards platziert.

Links wird der Pro­zes­sor­so­ckel durch fla­che Solid Sta­te-Kon­den­sa­to­ren und einer Heat­pipe­kon­struk­ti­on begrenzt. Die Kon­den­sa­to­ren haben etwa die glei­che Bau­hö­he wie das Reten­ti­on­mo­dul, groß­vo­lu­mi­ge Küh­ler pas­sen dem­nach pro­blem­los dar­über hin­weg. Pro­ble­me könn­te es hin­ge­gen mit der benach­bar­ten Heat­pipe­kon­struk­ti­on geben. Hier könn­te es bei gro­ßen Küh­lern ála Ther­mal­right Ultra-120 oder ähn­li­chen zu Platz­pro­ble­men kommen.

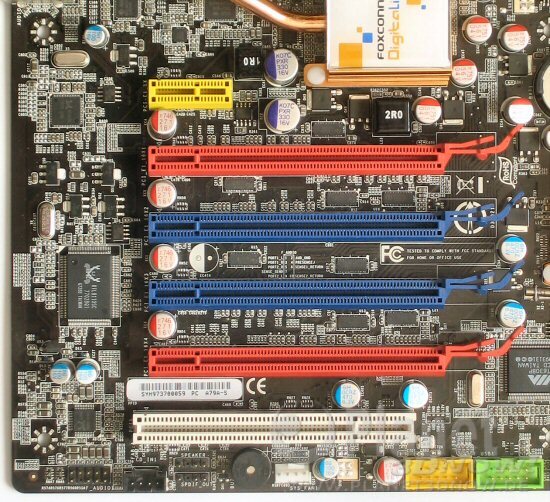

Fox­conn ver­baut ins­ge­samt vier PCIe x16-Slots, einen PCIe x1-Slot sowie einen PCI-Slot.

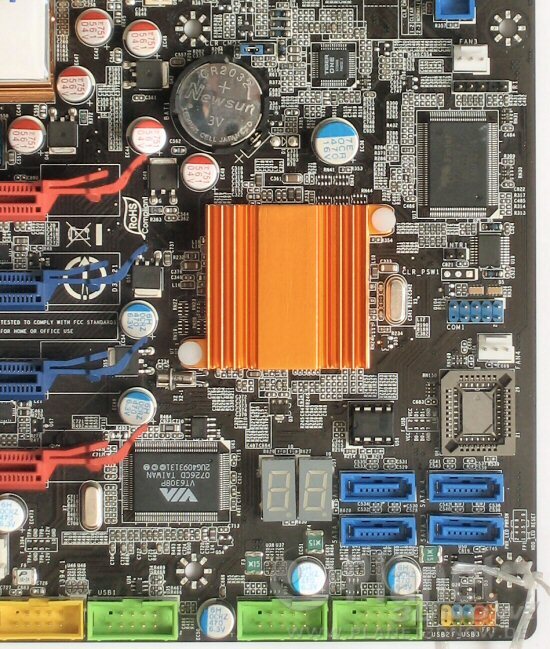

Im rech­ten unte­ren Teil des Main­boards befin­den sich die vier SATA-Anschlüs­se, eine Dia­gno­se-Anzei­ge sowie diver­se Pfos­ten­ste­cker (Front­pa­nel, USB).

An die­sem Bild wird deut­lich, dass wir es mit einem Vor­se­ri­en­mo­dell zu tun haben. Das Sam­ple ist mit einer Art Lauf­zet­tel ver­se­hen, wel­cher ver­schie­de­ne Arbeits­schrit­te dokumentiert.
