Die neue Basis für unsere mITX-Gehäusetests: MSIs FM2-A75IA-E53

Verfasst vonheikosch
Artikel-Index:

Technische Daten/Lieferumfang

Die tech­ni­schen Daten des MSI FM2-A75IA-E53 ent­neh­men wir der ent­spre­chen­den Pro­dukt­sei­te des Her­stel­lers:



CPU AMD® A10/A8/A6/A4-APUs für den FM2-Sockel
Chip­satz AMD® A75 Chip­satz (Fusi­on Con­trol­ler Hub)
Haupt­spei­cher unter­stützt zwei unbuf­fe­r­ed DIMMs mit 1,5 Volt DDR3 1066/1333/1600/1866/2133*(OC) DRAM, 16 GB Max
Erwei­te­rungs­kar­ten-Slots 1x PCI Express gen2 x16 slots
On-Board SATA
  • 4x SATA 6‑Gb/s‑Ports durch AMD® A75
    • unter­stützt Spei­cher- und Daten­trans­fer­ra­ten bis zu 6Gb/s
    • SATA1~4 Ports unter­stüt­zen RAID 0/1/10 Modi durch AMD® A75
  • 1x eSA­TA 3Gb/s Port durch AMD® A75
Audio
  • Chip­satz-inte­grier­ter Con­trol­ler vom Typ Real­tek® ALC887
    • fle­xi­bler 8‑Ka­nal-Klang mit Klinken-Erkennung
  • kon­form mit Azalia‑1.0‑Spezifikationen
LAN
  • Real­tek-Con­trol­ler RTL8111E (PCIe; Gigabit-LAN)
    • unter­stützt 10 Mbit/s, 100 Mbit/s und 1000 Mbit/s
USB 3.0
  • 2x USB 3.0 am Back­pa­nel durch AMD® A75
  • 1x USB‑3.0‑Onboard-Konnektor durch AMD® A75
Blue­tooth unter­stützt Blue­tooth 3.0+HS
Wi-Fi unter­stützt Wi-Fi 802.11 b/g/n
Inter­ne I/O‑Konnektoren
  • 1 x ATX 24-pin power connector
  • 1 x ATX 4‑pin 12V CPU power connector
  • CPU x 1 / Sys­tem x 1 FAN connectors
  • 1 x Front panel audio connector
  • 1 x USB 2.0 connectors
  • 1 x USB 3.0 connector
  • 1 x Seri­al port connector
  • 1 x TPM Modu­le connector
  • 1 x Clear CMOS jumper
  • 1 x Chas­sis Intru­si­on connector
Back Panel I/O Ports
  • 1x Opti­cal S/P­DIF-out port
  • 1x PS/2 Tastatur/Maus (kom­bi­nier­ter Anschluss)
  • 1x Gra­fik­kar­ten-Slot**, unter­stützt eine maxi­ma­le Auf­lö­sung von 1920x1200 @ 60 Hz
  • 1x HDMI-Port**, unter­stützt eine maxi­ma­le Auf­lö­sung von 1920x1080 @ 60Hz
  • 1x Wi-Fi-Modul mit einem Antennenanschluss
  • 2x USB‑3.0‑Ports
  • 1x eSA­TA-Port
  • 1x Blue­tooth-Modul
  • 4x USB‑2.0‑Ports
  • 1x LAN-Port
  • 3x Audio-Ports

(**Die­ses Main­board unter­stützt die Dual-Dis­play-Funk­ti­on durch die bei­den Onboard-Videoausgänge.)
Abmes­sun­gen Mini-ITX (170 mm x 170 mm)
Mon­ta­ge 4x Mon­ta­ge­boh­run­gen

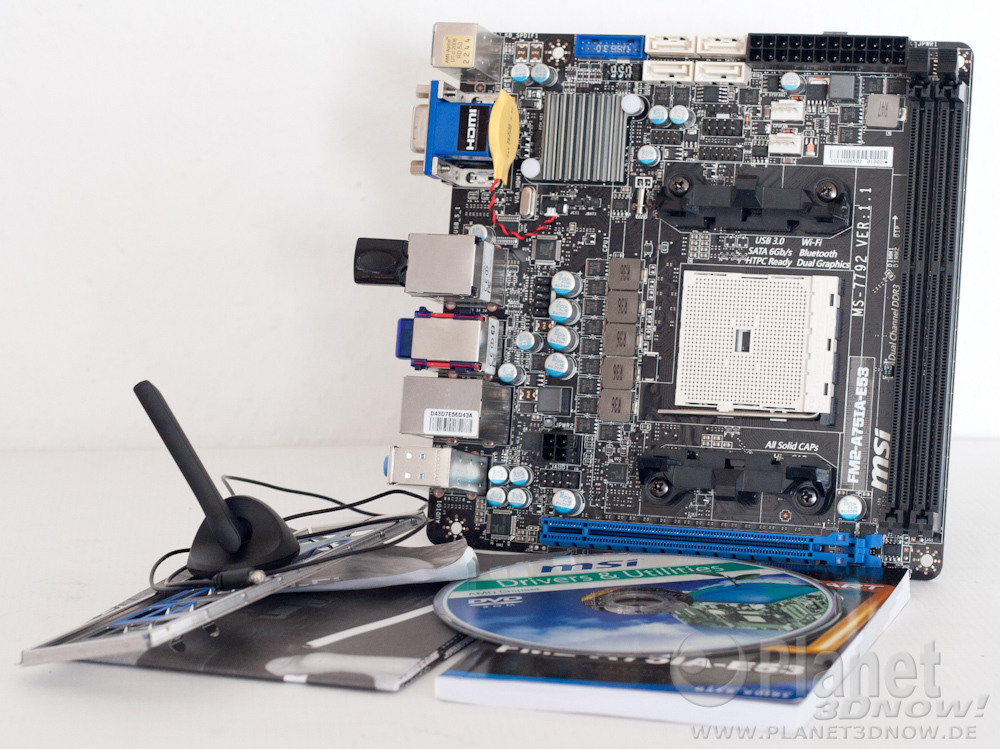

Im Lie­fer­um­fang des MSI FM2-A75IA-E53 fin­den sich fol­gen­de Kleinteile:

  • Trei­ber-DVD
  • Hand­buch (mehr­spra­chig)
  • WLAN-Anten­ne
  • Main­board-Blen­de

Vorstellung MSI FM2-A75IA-E53
