Onboard Sound Signal

Zu einem aus­führ­li­chen Main­board-Review gehört selbst­ver­ständ­lich auch die Über­prü­fung der Signal­qua­li­tät des Onboard-Sounds. Gera­de die vom Main­board­her­stel­ler ver­wen­de­ten Bau­tei­le sind nicht sel­ten für eine gute oder auch schlech­te Signal­qua­li­tät ver­ant­wort­lich. Auch der ver­wen­de­te Trei­ber spielt eine nicht uner­heb­li­che Rol­le. Für den Test ver­wen­den wir den Right­mark Audio Ana­ly­zer in Ver­si­on 6.4.5.

Vorschaubild Rightmark Audio Analyzer

Die Ergeb­nis­se las­sen aller­dings nur ein Fazit in Bezug auf die Signal­qua­li­tä­ten der Onboard-Sounds zu – wei­te­re Fea­tures wie 5.1 Sound, EAX etc. sind nicht Gegen­stand die­ser Prüfung.

Test Giga­byte X570 Aorus Master
(Real­tek ALC1220)
Fre­quen­cy respon­se (from 40 Hz to 15 kHz), dB: +0.04, ‑0.28
Noi­se level, dB (A): -66.1
Dyna­mic ran­ge, dB (A): 66.0
THD, %: 0.016
THD + Noi­se, dB (A) -59.8
IMD + Noise, %: 0.279
Ste­reo cross­talk, dB: -51.4
IMD at 10 kHz, %: 0.137

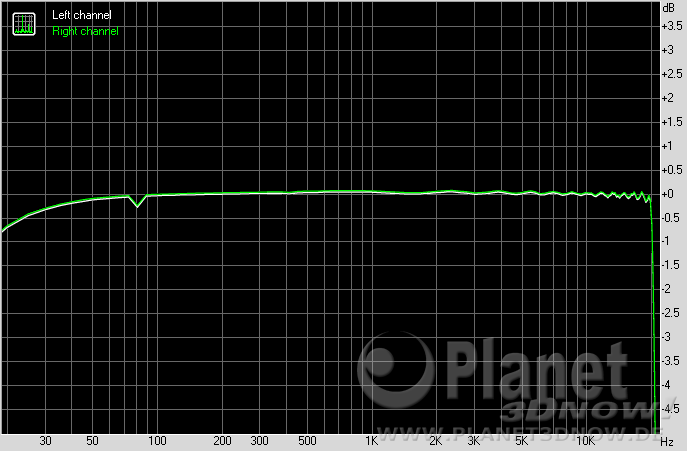

Fre­quen­cy Response

Gigabyte X570 Aorus Master: Frequency Response

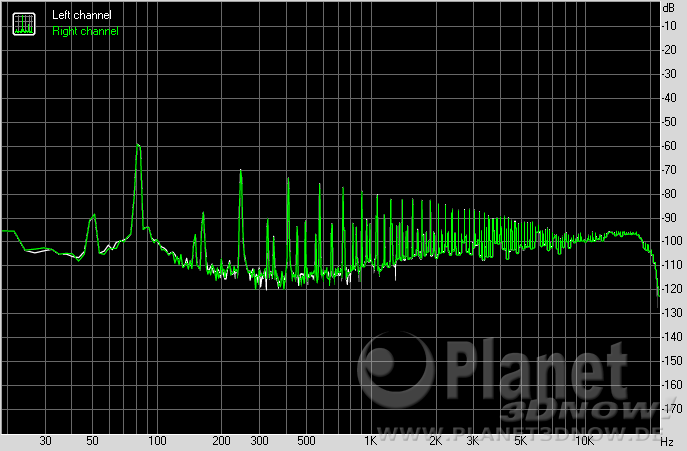

Noi­se Level

Gigabyte X570 Aorus Master: Noise Level

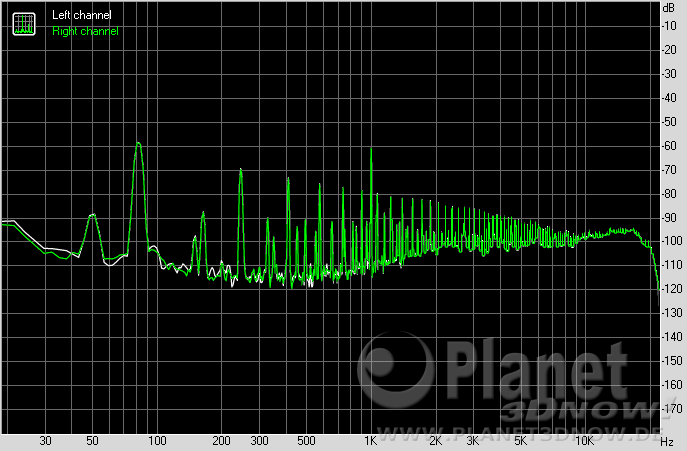

Dyna­mic Range

Gigabyte X570 Aorus Master: Dynamic Range

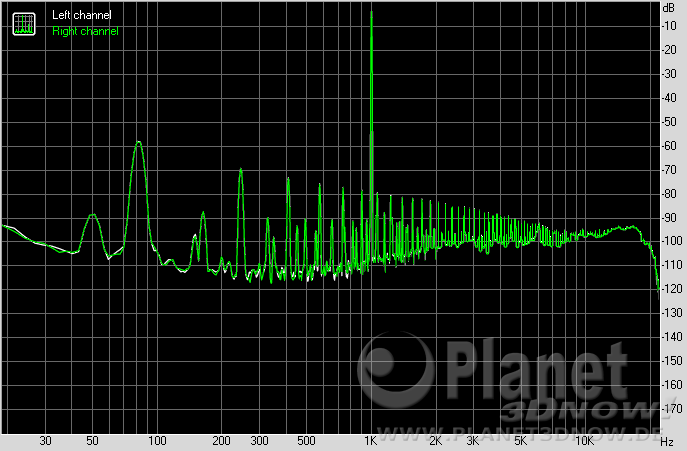

THD + Noi­se (at ‑3 dB FS)

Gigabyte X570 Aorus Master: THD + Noise

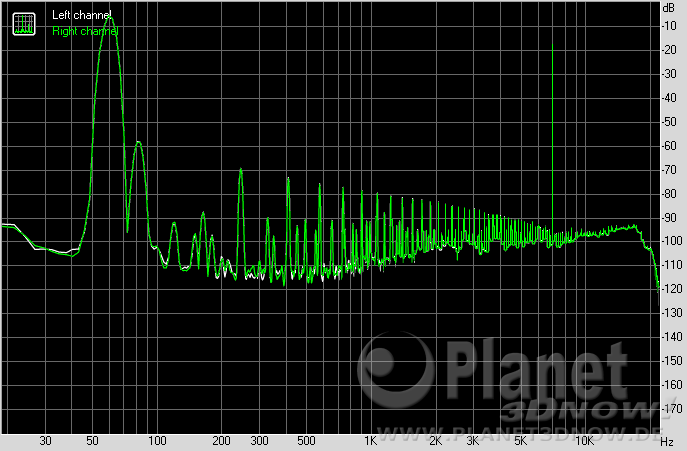

Inter­mo­du­la­ti­on Distortion

Gigabyte X570 Aorus Master: Intermodulation Distortion

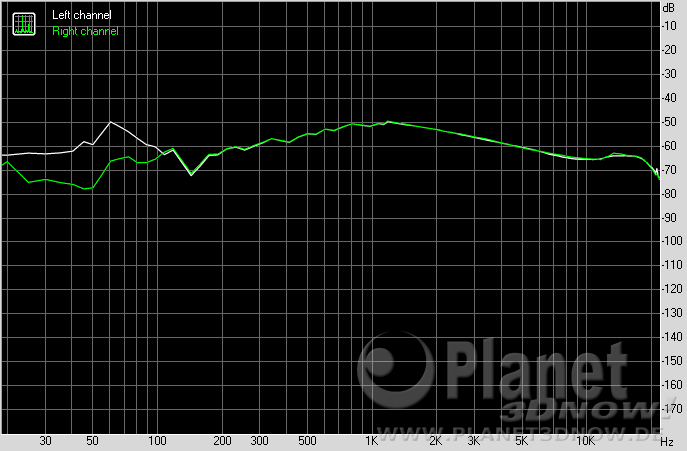

Ste­reo Crosstalk

Gigabyte X570 Aorus Master: Stereo Crosstalk

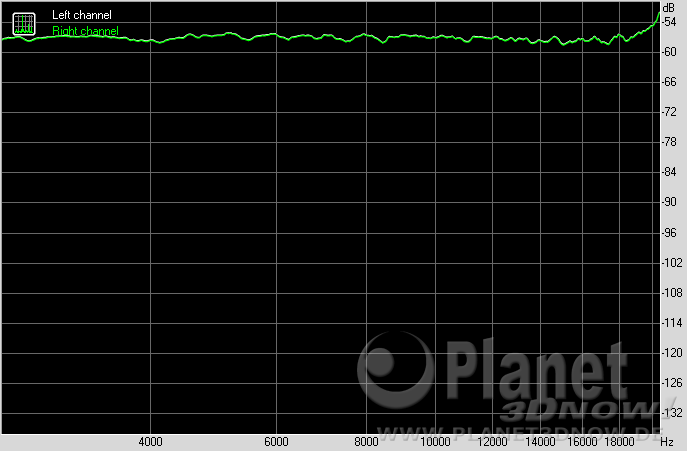

IMD (swept tones)

Gigabyte X570 Aorus Master: IMD (swept tones)

Die Bewer­tun­gen im Einzelnen:

Test Ergeb­nis Wer­tung
Fre­quen­cy respon­se (from 40 Hz to 15 kHz), dB: +0.04, ‑0.28 Sehr Gut
Noi­se level, dB (A): -66.1 Durch­schnitt
Dyna­mic ran­ge, dB (A): 66.0 Durch­schnitt
THD, %: 0.016 Gut
THD + Noi­se, dB (A): -59.8 Schwach
IMD + Noise, %: 0.279 Durch­schnitt
Ste­reo cross­talk, dB: -51.4 Schwach
IMD at 10 kHz, %: 0.137 Durch­schnitt
Gesamt­wer­tung   Durch­schnitt

Lei­der leis­tet sich das Giga­byte X570 Aorus Mas­ter in Sachen Signal­qua­li­tät sei­ne ein­zi­ge gra­vie­ren­de Schwä­che. Eine Gesamt­no­te Durch­schnitt mit zwei Teil­be­wer­tun­gen Schwach ist im Jah­re 2020 ein­fach nicht mehr zeit­ge­mäß. Hier soll­te Giga­byte nach Mög­lich­keit nach­bes­sern (BIOS, Trei­ber) oder es zumin­dest bei künf­ti­gen Haupt­pla­ti­nen (deut­lich) bes­ser machen.

Eine aus­führ­li­che Erklä­rung der in der Mes­sung ver­wen­de­ten Begrif­fe fin­det der Inter­es­sier­te User hier.
