ASUS ROG Strix X670E‑E Gaming WiFi

BIOS

Nach dem Zusam­men­bau steht natür­lich zuerst die Aktua­li­sie­rung und der Besuch des BIOS auf dem Plan. Wir haben es wäh­rend unse­rer Tests mit ver­schie­de­nen BIOS- und AGE­SA-Ver­sio­nen zu tun gehabt. Die fol­gen­den Screen­shots und auch die in der Fol­ge genann­ten Erkennt­nis­se sind dabei mit BIOS-Ver­si­on 0705 (AGESA ComboAM5PI 1.0.0.3 Patch A) entstanden.

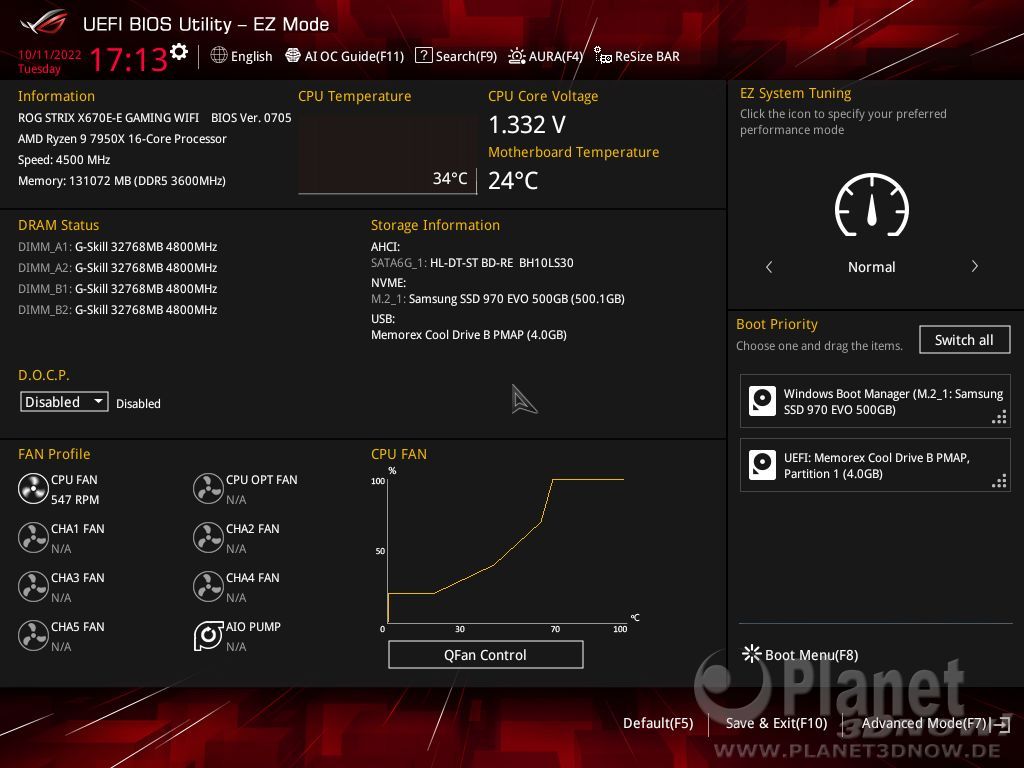

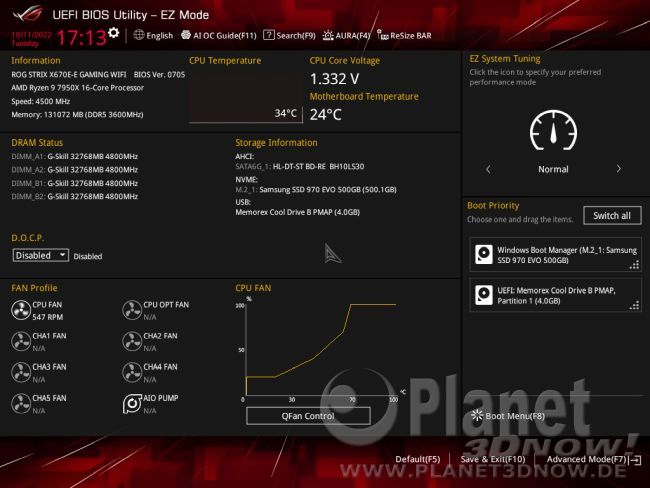

Nach dem ers­ten Post, wel­cher übri­gens meh­re­re Minu­ten dau­ert, begrüßt uns das BIOS im EZ Mode. Bereits die­se ein­fa­che Über­sicht hält vie­le Infor­ma­tio­nen und Ein­stell­mög­lich­kei­ten bereit. Wer es “etwas” aus­führ­li­cher mag, der kann mit­tels Tas­te F7 in den Advan­ced Mode wech­seln. Wer bei jedem BIOS-Besuch dau­er­haft gleich im Advan­ced Mode lan­den möch­te, der kann das im Rei­ter Boot unter Boot Con­fi­gu­ra­ti­on einstellen.

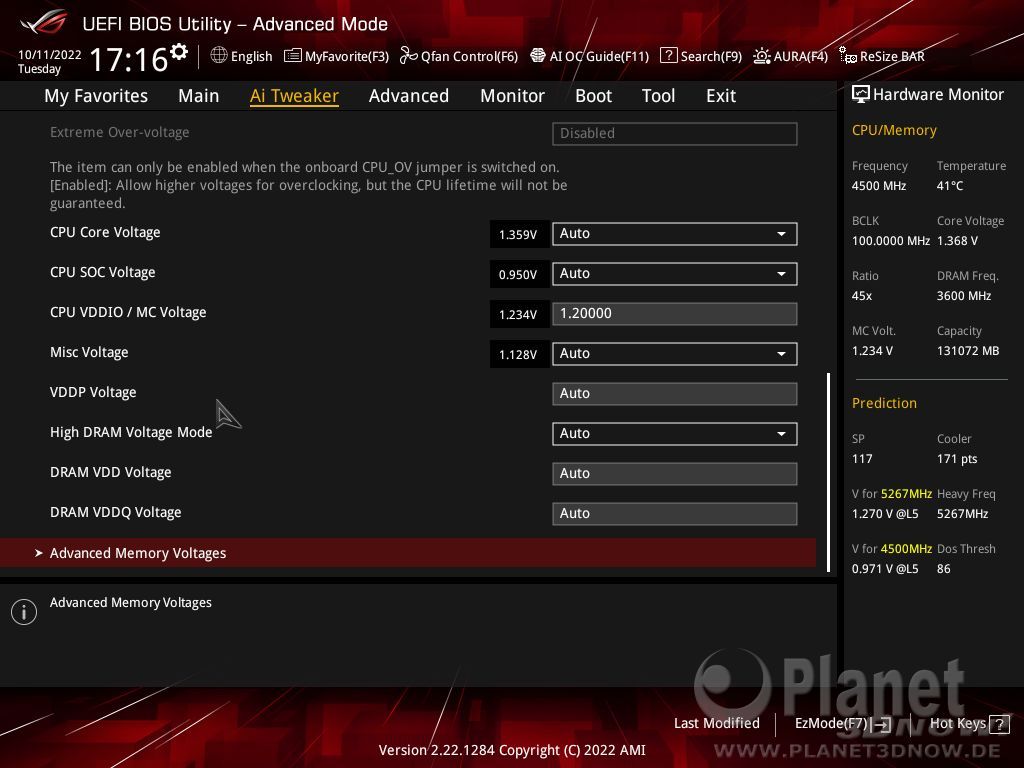

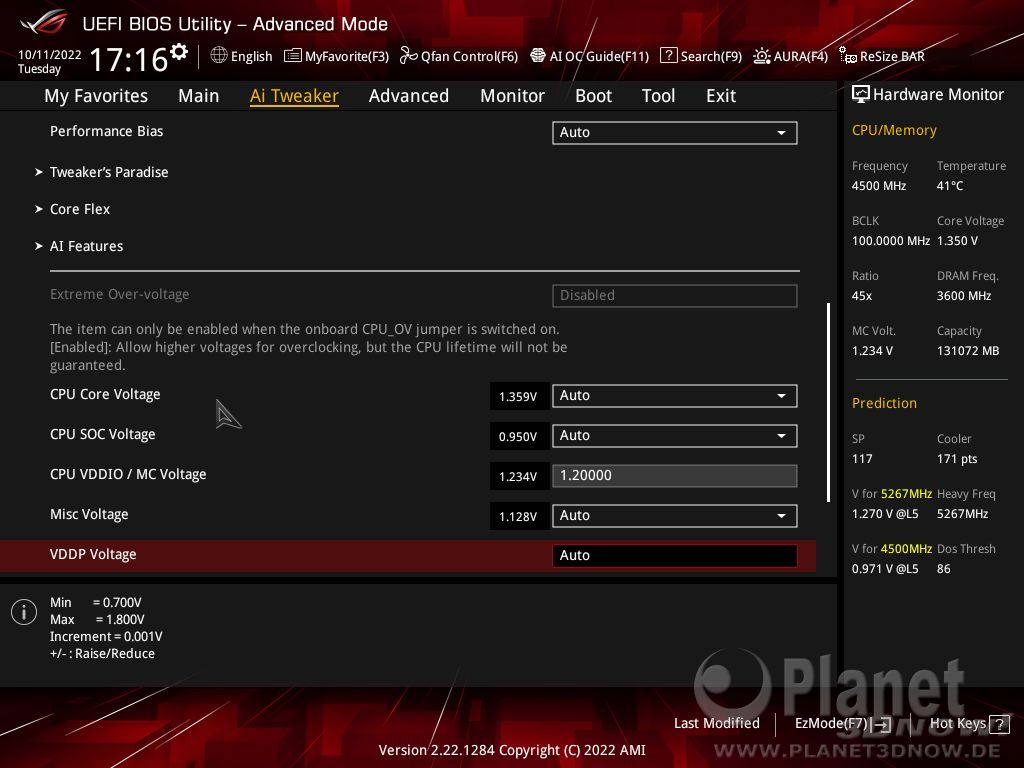

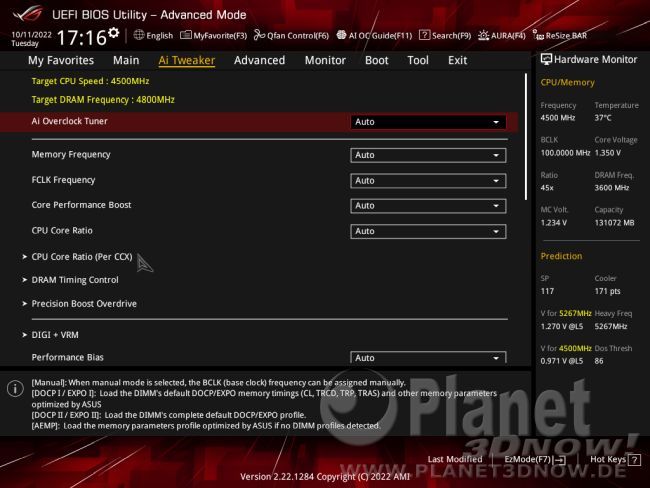

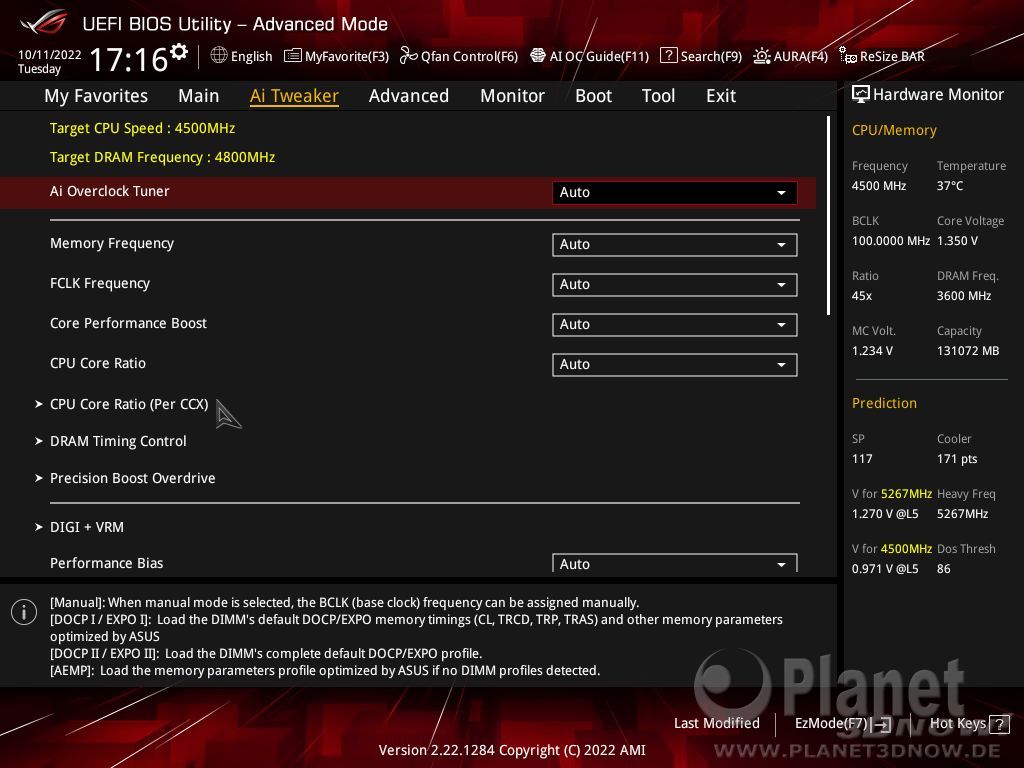

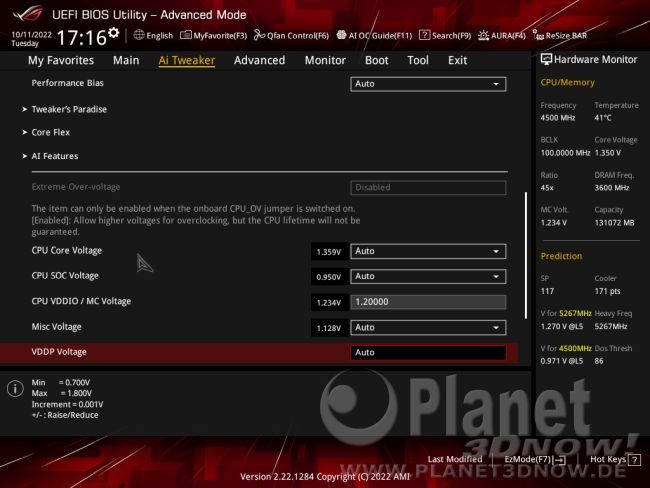

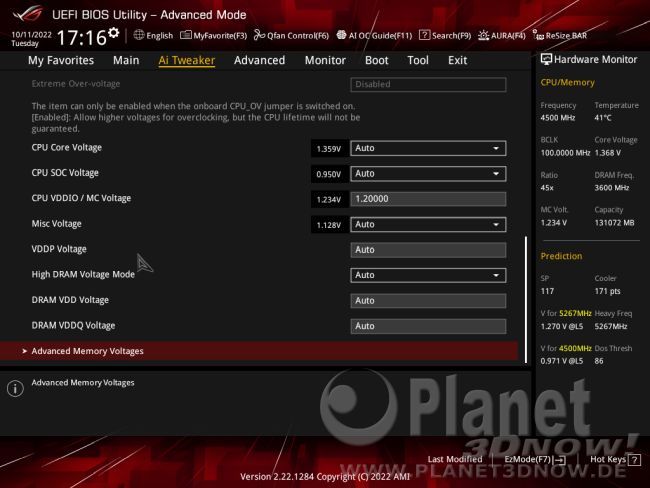

Der Ai Twea­k­er ist auch bei ASUS’ AM5-Main­boards die Schalt­zen­tra­le für Takt­ra­ten, Span­nun­gen und Tweaks. Im Ai Twea­k­er und sei­nen Unter­me­nüs sind fol­gen­de Span­nungs­op­tio­nen zu finden:

• CPU Core Vol­ta­ge: von 0,625 bis 1,700 Volt
• CPU SOC Vol­ta­ge: von 0,625 bis 1,700 Volt
• CPU VDDIO / MC Vol­ta­ge: von 0,800 bis 2,000 Volt
• Misc Vol­ta­ge: von 0,625 bis 1,500 Volt
• VDDP Vol­ta­ge: von 0,700 bis 1,800 Volt
• DRAM VDD Vol­ta­ge: von 0,800 bis 1,435 Volt
• DRAM VDDQ Vol­ta­ge: von 0,800 bis 1,435 Volt
• 1.8V PLL Vol­ta­ge: von 1,500 bis 2,500 Volt
• 1.8V Stand­by Vol­ta­ge: von 1,500 bis 2,500 Volt
• Misc_ALW: von 0,600 bis 1,500 Volt
• Chipset0 VDD Vol­ta­ge: von 0,800 bis 1,400 Volt
• Chipset1 VDD Vol­ta­ge: von 0,800 bis 1,400 Volt
• CPU 3.3V: von 2,800 bis 4,000 Volt
• SPD HUB VLDO (1.8V): von 1,700 bis 2,000 Volt
• SPD HUB VDDIO (1.0V): von 0,900 bis 1,200 Volt
• Memo­ry VDD Vol­ta­ge: von 0,800 bis 1,435 Volt
• Memo­ry VDDQ Vol­ta­ge: von 0,800 bis 1,435 Volt
• Memo­ry VPP Vol­ta­ge: von 1,500 bis 2,135 Volt

Die auf­ge­lis­te­te Band­brei­te der Optio­nen steht zur Ver­fü­gung, solan­ge der CPU_OV-Jum­per deak­ti­viert ist, sich also auf der Stan­dard­ein­stel­lung befin­det. Wird CPU_OV akti­viert, so sind stel­len­wei­se noch deut­lich höhe­re Span­nun­gen mög­lich. Die­se dürf­ten im All­tag jedoch kei­ne Rol­le spie­len, da auch so bereits genü­gend Ein­stell­mög­lich­kei­ten vor­han­den sind.

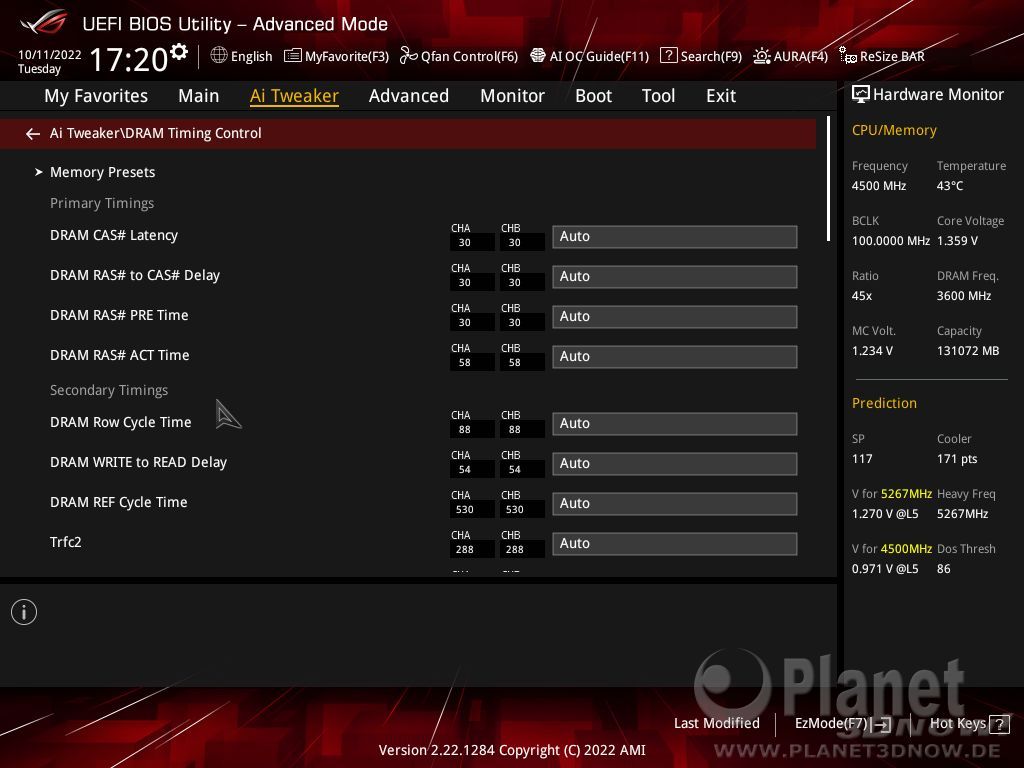

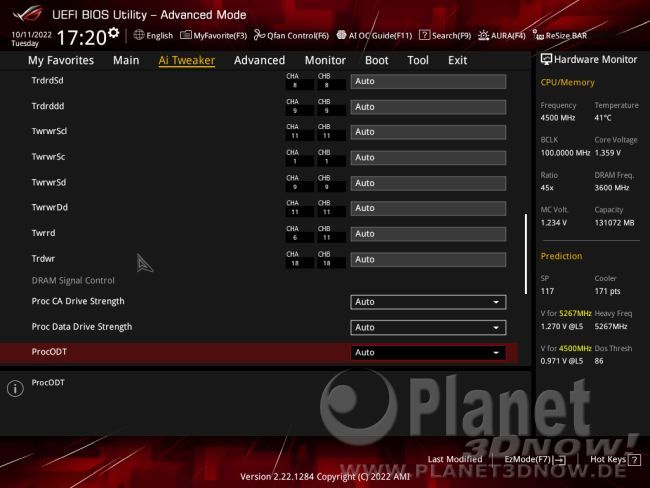

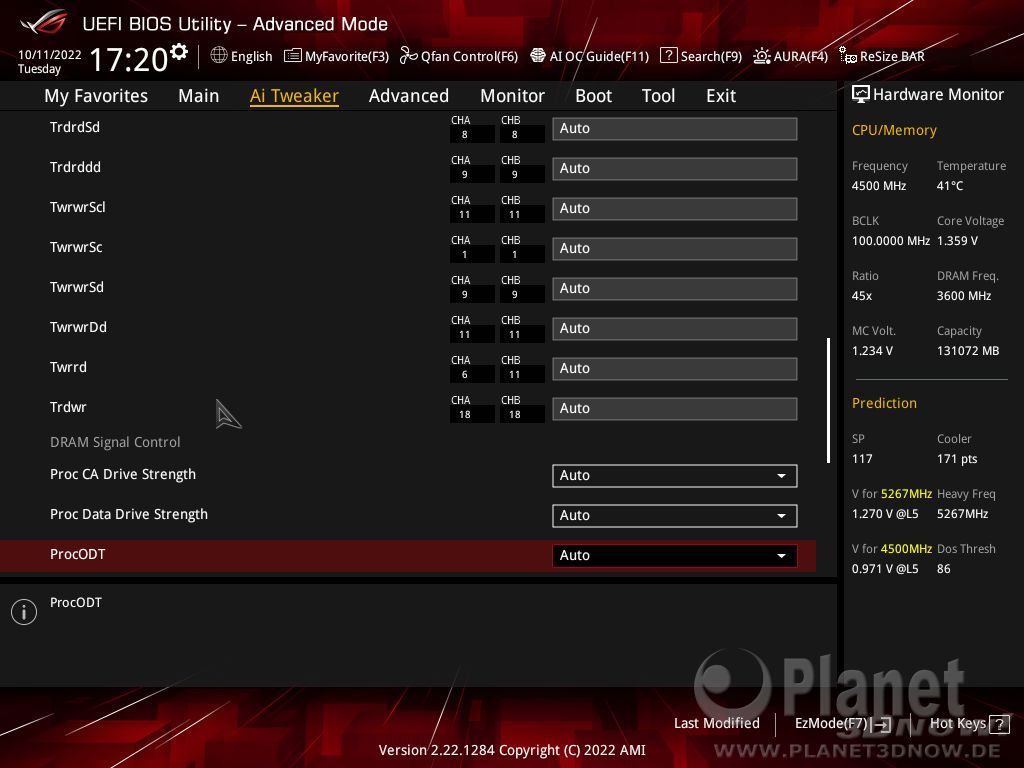

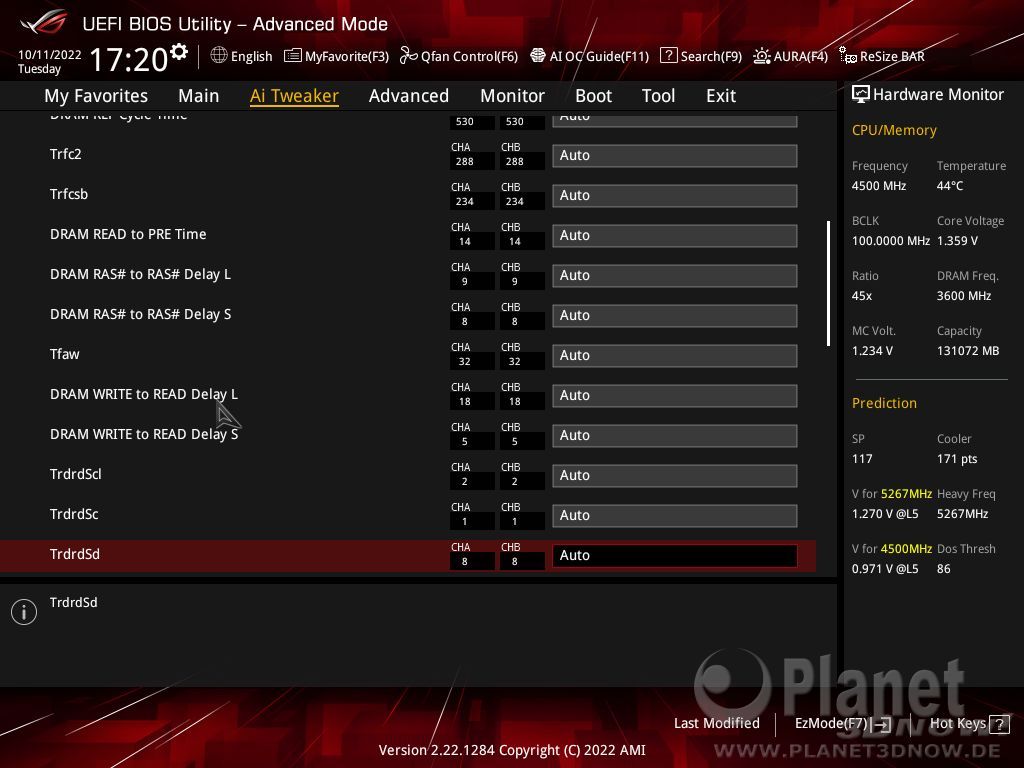

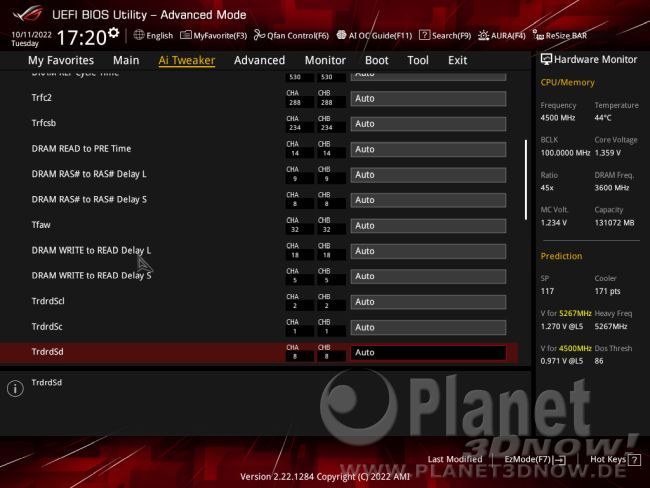

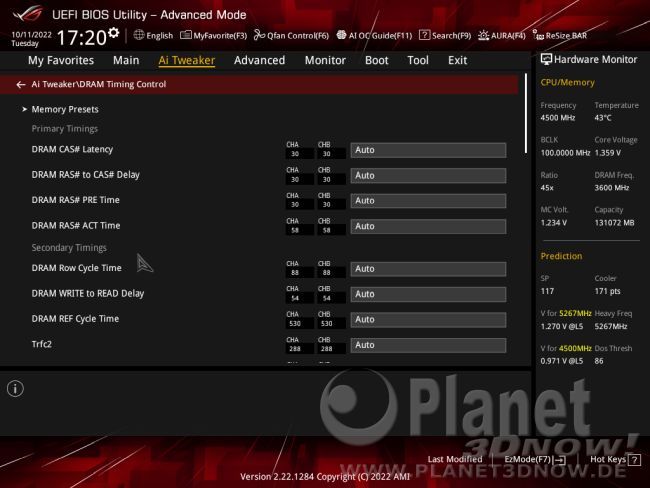

Im Unter­me­nü DRAM Timing Con­trol hat jeder User Zugriff auf alle erdenk­li­chen Spei­cher­ti­mings. Von AM4 gewohn­te Set­tings wie Pro­cODT, Power Down Enable oder ver­schie­de­ne Rtt-Wer­te sind auch auf AM5 mit DDR5-Sup­port zu finden.

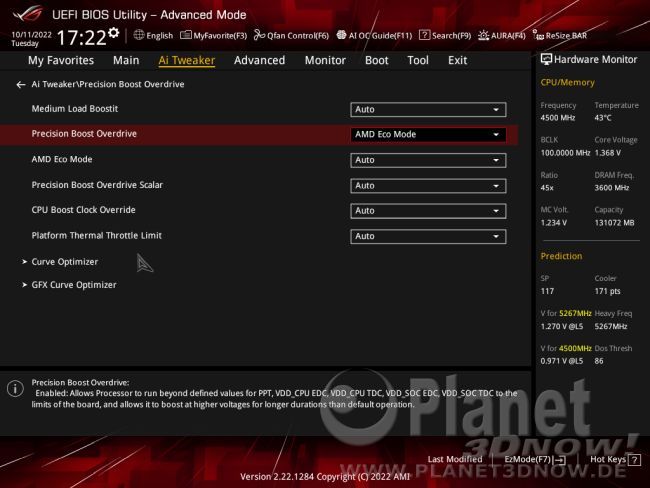

Den AMD Eco Mode, wel­cher die Leis­tungs­auf­nah­me der CPU auf nied­ri­ge­re TDP-Klas­sen beschrän­ken kann, fin­det man im Unter­me­nü Pre­cis­i­on Boost Over­dri­ve. Gleich­zei­tig steht an die­ser Stel­le mit Plat­form Ther­mal Thrott­le Limit eine Ein­stel­lung zur Ver­fü­gung, mit der man die “Ziel­tem­pe­ra­tur” von Ryzen 7000 begren­zen kann. AMD lässt Zen 4 aka Rapha­el im Aus­lie­fe­rungs­zu­stand absicht­lich bis zu 95 Grad heiß wer­den, um auch das letz­te bischen Tur­bo-Takt­ra­te her­aus­zu­kit­zeln. Was laut AMD unbe­denk­lich ist, stört eini­ge User. Und genau die­se User kön­nen mit­tels der Opti­on ein­grei­fen und die Maxi­mal­tem­pe­ra­tur auf einen nied­ri­ge­ren Wert begren­zen. Unser Test mit 85 Grad hat genau so funk­tio­niert, wie wir das woll­ten. Statt 95 Grad als Maxi­mum anzu­vi­sie­ren, blieb die Tem­pe­ra­tur bei rund 85 Grad kon­stant und wur­de nicht dau­er­haft überschritten.

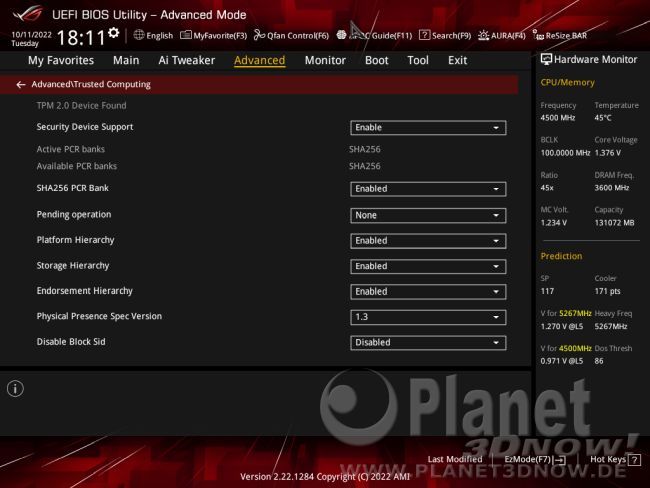

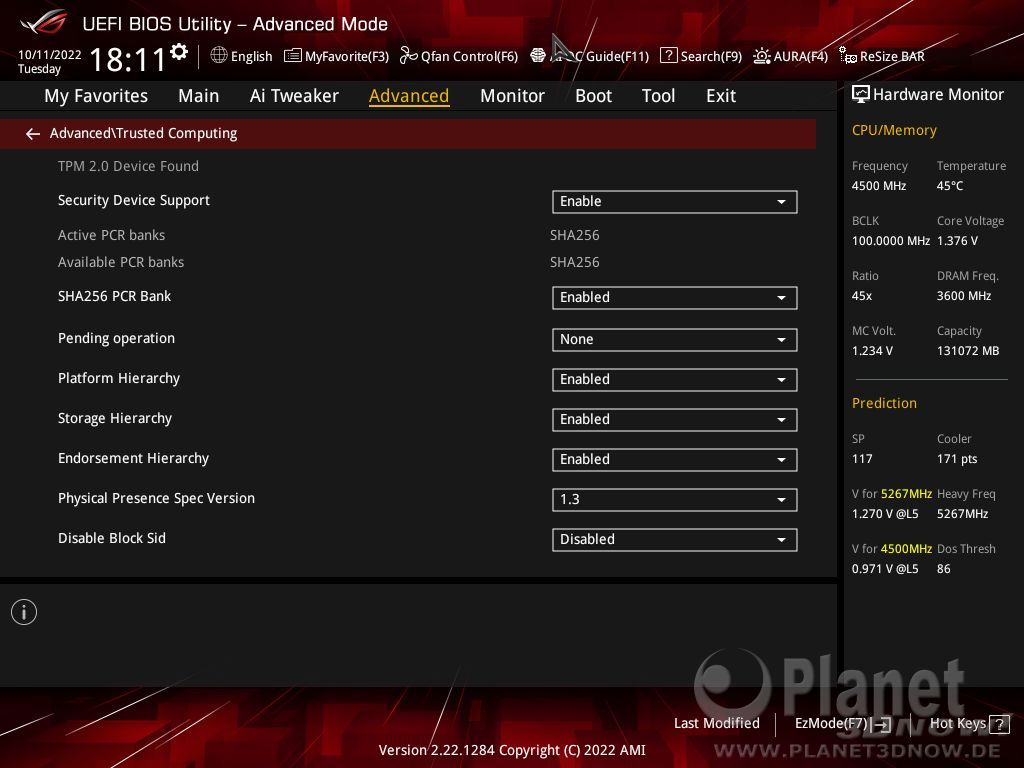

Im BIOS-Rei­ter Advan­ced befin­det sich das Unter­me­nü Trus­ted Com­pu­ting. Hier kann das TPM‑2.0‑Modul kon­fi­gu­riert wer­den, wel­ches auf dem ASUS ROG Strix X670E‑E Gam­ing WiFi ver­baut ist. Somit erfüllt ASUS an die­ser Stel­le die Vor­aus­set­zun­gen für Win­dows 11 in Hardware.

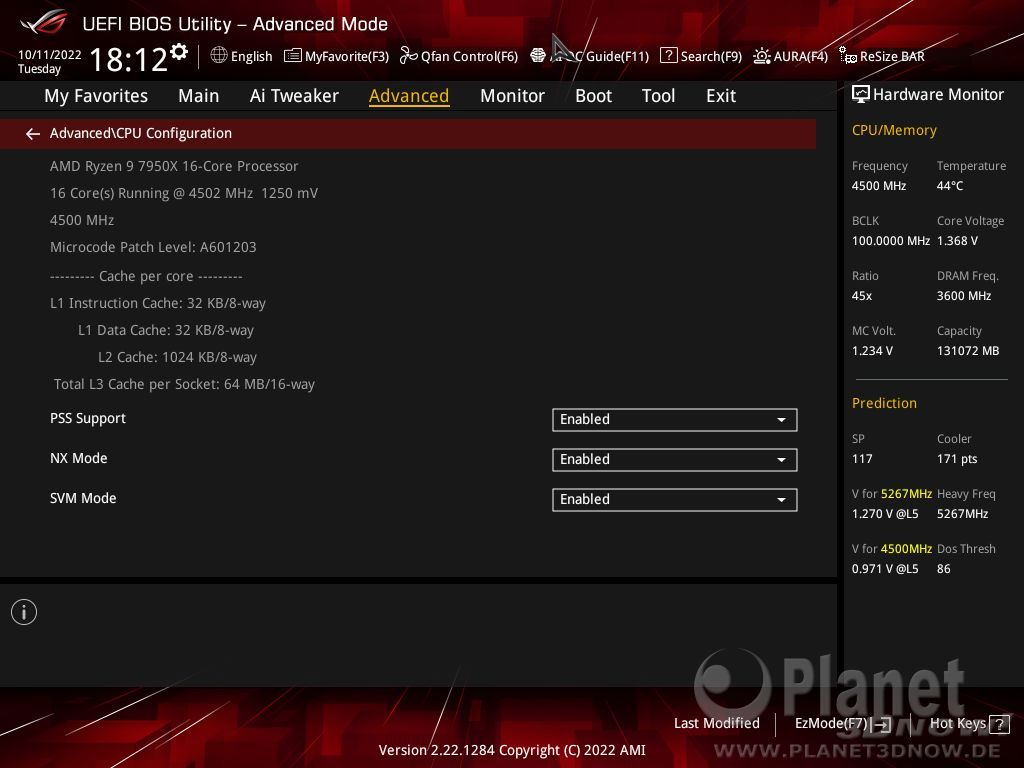

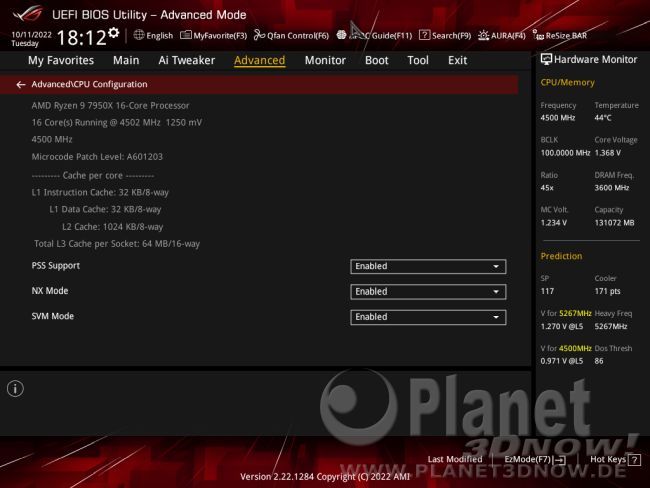

Eben­falls im sel­ben Rei­ter befin­det sich das Unter­me­nü CPU Con­fi­gu­ra­ti­on. Dort lässt sich der SVM Mode und damit die Vir­tua­li­sie­rungs­tech­no­lo­gie akti­vie­ren bzw. deak­ti­vie­ren. Der Modus ist per Default aktiv.
