AMD Ryzen ‚Äď Die Architektur im Detail: Lade-/Speichereinheiten

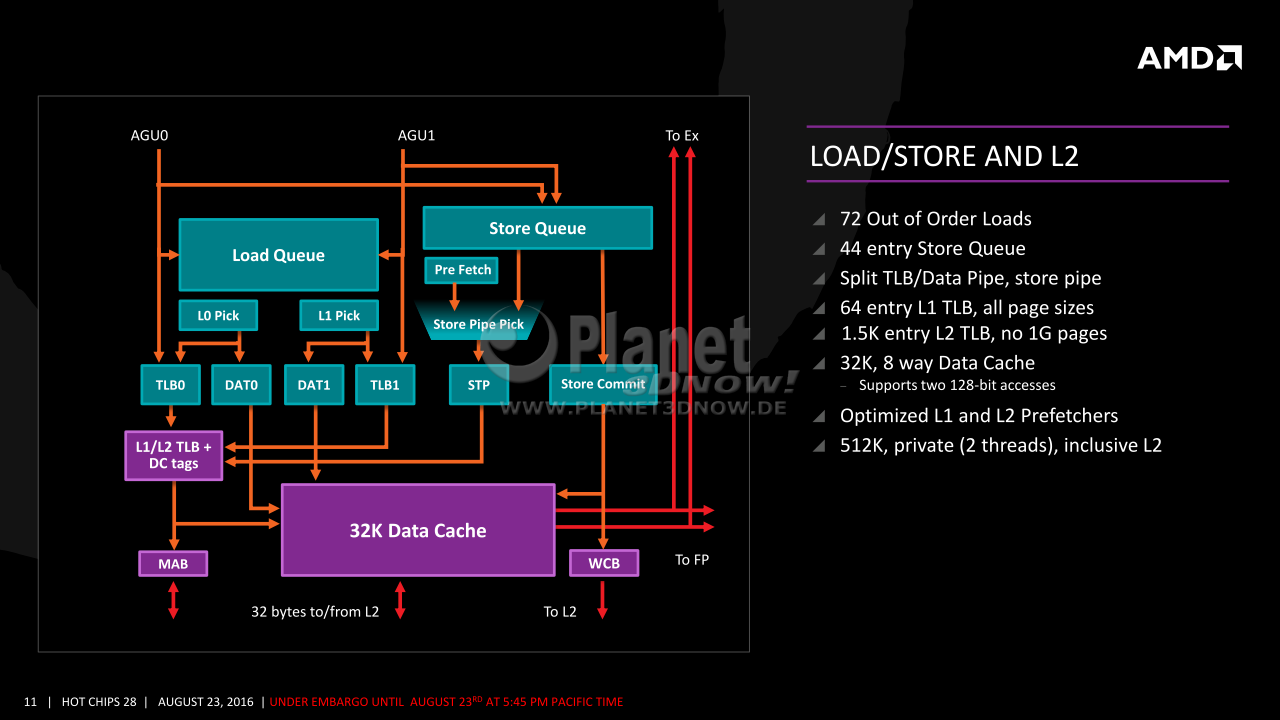

Die Caches f√ľt¬≠tern nat√ľr¬≠lich die Aus¬≠f√ľh¬≠rungs¬≠ein¬≠hei¬≠ten mit Daten. Bevor Letz¬≠te¬≠re aber in die Regis¬≠ter gela¬≠den oder geschrie¬≠ben wer¬≠den, m√ľs¬≠sen sie erst die Load-/Sto¬≠re-Ein¬≠hei¬≠ten pas¬≠sie¬≠ren. Deren Auf¬≠bau sehen wir auf dem n√§chs¬≠ten Bild, unten mit¬≠tig ist der 32 KiB gro¬≠√üe L1-Daten¬≠cache positioniert:

Wie im gan¬≠zen Kern √ľblich wird auch die¬≠ser Vor¬≠gang durch gro√ü¬≠z√ľ¬≠gi¬≠ge War¬≠te¬≠schlan¬≠gen abge¬≠puf¬≠fert, um Leer¬≠l√§u¬≠fe zu ver¬≠mei¬≠den und einen guten Durch¬≠satz errei¬≠chen zu k√∂n¬≠nen. In die¬≠sem Fal¬≠le gibt es eine Lade- und eine Spei¬≠cher¬≠war¬≠te¬≠schlan¬≠ge. Ers¬≠te¬≠re ver¬≠f√ľgt √ľber 72 War¬≠te¬≠pl√§tz¬≠te, letz¬≠te¬≠re √ľber 44. Die Lade- und Spei¬≠cher¬≠schlan¬≠ge sind √ľber drei 128-Bit-Ports f√ľr zwei Lade- und eine Schrei¬≠b¬≠ope¬≠ra¬≠ti¬≠on an den L1D-Cache ange¬≠bun¬≠den. Sowohl die Anzahl der War¬≠te¬≠pl√§t¬≠ze als auch die asym¬≠me¬≠tri¬≠sche Auf¬≠tei¬≠lung liegt dar¬≠in begr√ľn¬≠det, dass in den aller¬≠meis¬≠ten F√§l¬≠len Rech¬≠nun¬≠gen nach dem Sche¬≠ma A + B = C berech¬≠net wer¬≠den, wof√ľr eben zwei Lade¬≠vor¬≠g√§n¬≠ge plus ein Spei¬≠cher¬≠vor¬≠gang n√∂tig sind. Aus¬≠nah¬≠men k√∂n¬≠nen √ľber Berech¬≠nun¬≠gen au√üer¬≠halb der Befehls¬≠rei¬≠hen¬≠fol¬≠ge (OoO) und durch die vor¬≠han¬≠de¬≠nen Puf¬≠fer abge¬≠fan¬≠gen werden.

Flan¬≠kiert wird die Spei¬≠cher¬≠ein¬≠heit von einem bereits von Bull¬≠do¬≠zer bekann¬≠ten Schreibe-&-Kombiniere-Puffer (Wri¬≠te-Com¬≠bi¬≠ne-Buf¬≠fer (WCB)), der Schrei¬≠b¬≠ope¬≠ra¬≠tio¬≠nen zuerst sam¬≠melt, zusam¬≠men¬≠f√ľgt und erst dann schreibt, und dem MAB, einem Puf¬≠fer f√ľr Speicheradressen.

Um die bereits gezeig¬≠ten Res¬≠sour¬≠cen f√ľr Aus¬≠f√ľh¬≠rung und Daten¬≠hal¬≠tung nicht ver¬≠hun¬≠gern zu las¬≠sen, hat AMD auch das soge¬≠nann¬≠te Exe¬≠cu¬≠ti¬≠on Front End, also die Befehls¬≠ver¬≠sor¬≠gung, gegen¬≠√ľber Excava¬≠tor ausgebaut.

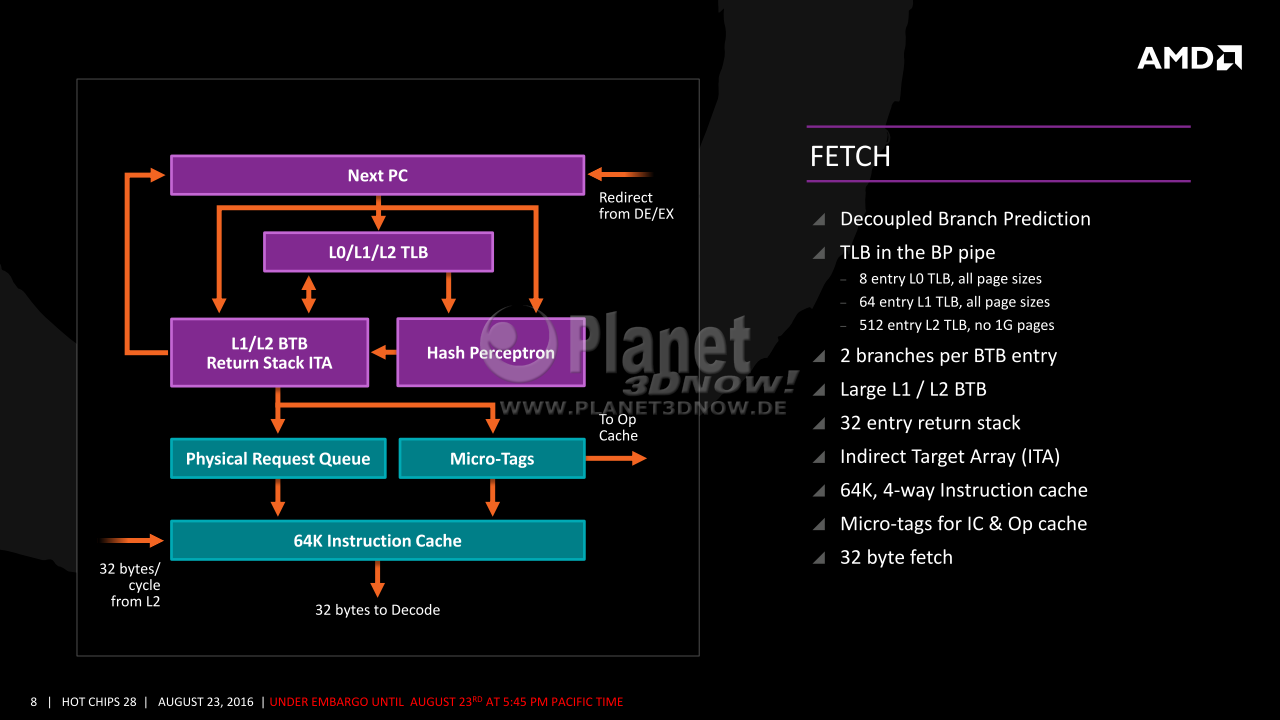

Das beginnt mit in drei Ebe¬≠nen vor¬≠han¬≠de¬≠nen gro¬≠√üen Adress¬≠√ľber¬≠set¬≠zungs-Spick¬≠zet¬≠teln (Trans¬≠la¬≠ti¬≠on Loo¬≠ka¬≠s¬≠i¬≠de Buf¬≠fers oder TLBs), die sowohl schnell als auch in die¬≠ser Kom¬≠bi¬≠na¬≠ti¬≠on ener¬≠gie¬≠spa¬≠rend sind. Dort wer¬≠den ein¬≠mal die √úber¬≠set¬≠zun¬≠gen von vir¬≠tu¬≠el¬≠len in phy¬≠si¬≠ka¬≠li¬≠sche Adres¬≠sen von Spei¬≠cher¬≠bl√∂¬≠cken mit Pro¬≠gramm¬≠code f√ľr den Schnell¬≠zu¬≠griff vor¬≠ge¬≠hal¬≠ten. Treue Leser wer¬≠den sich an die TLB-Pro¬≠ble¬≠me der ers¬≠ten Bull¬≠do¬≠zer¬≠ver¬≠si¬≠on und deren Ver¬≠bes¬≠se¬≠run¬≠gen ab Vis¬≠he¬≠ra erin¬≠nern.

Eben¬≠so erw√§h¬≠nens¬≠wert ist der Hash Per¬≠cep¬≠tron Pre¬≠dic¬≠tor, also eine Sprung¬≠vor¬≠her¬≠sa¬≠ge-Ein¬≠heit, die mit Hil¬≠fe eines neu¬≠ro¬≠na¬≠len Net¬≠zes das Sprung¬≠ver¬≠hal¬≠ten im aus¬≠ge¬≠f√ľhr¬≠ten Pro¬≠gramm¬≠code lernt und vor¬≠her¬≠sagt. Das hat¬≠ten auch schon die Cat-Ker¬≠ne und sp√§¬≠te¬≠re Ker¬≠ne der Bull¬≠do¬≠zer-Rei¬≠he. Bei Zen wird gibt es jedoch die Neue¬≠rung, dass das mit Hash¬≠es ver¬≠kn√ľpft wird, um die Leis¬≠tung noch zu stei¬≠gern. Dabei bestimmt nicht allein die aktu¬≠el¬≠le Posi¬≠ti¬≠on im Pro¬≠gramm¬≠code, wel¬≠ches Per¬≠cep¬≠tron zust√§n¬≠dig ist, son¬≠dern es wird aus der Adres¬≠se und deren bis¬≠he¬≠ri¬≠gen Sprung¬≠his¬≠to¬≠rie ein Hash berech¬≠net. Das erh√∂ht die Tref¬≠fer¬≠quo¬≠te nochmals.

Der 32 Ein¬≠tr√§¬≠ge gro¬≠√üe Return Stack Puf¬≠fer ist wich¬≠tig f√ľr die immer tie¬≠fer ver¬≠schach¬≠tel¬≠ten Auf¬≠ru¬≠fe heu¬≠ti¬≠ger Soft¬≠ware und Betriebs¬≠sys¬≠te¬≠me. Das Indi¬≠rect Tar¬≠get Array unter¬≠st√ľtzt dage¬≠gen z. B. bei vir¬≠tu¬≠el¬≠len Funk¬≠ti¬≠ons¬≠auf¬≠ru¬≠fen oder Sprung¬≠ta¬≠bel¬≠len in Switch-Case-Anwei¬≠sun¬≠gen (f√ľr die Pro¬≠gram¬≠mie¬≠rer unter uns).

Der mit 64 KiB (4‚ÄĎwegig) aus¬≠rei¬≠chend dimen¬≠sio¬≠nier¬≠te Level-1-Befehls¬≠cache soll¬≠te auch mit zwei Threads im SMT-Betrieb nicht so schnell Eng¬≠p√§s¬≠se auf¬≠kom¬≠men las¬≠sen. Bei der Bull¬≠do¬≠zer-Rei¬≠he, wo das Front End eben¬≠falls zwei Threads abar¬≠bei¬≠ten konn¬≠te, betrug die Gr√∂¬≠√üe die¬≠ses Cache anfangs auch 64 KiB (indes nur 2‚ÄĎwegig), wel¬≠che sp√§¬≠ter auf 96 KiB (3 Wege) ab Steam¬≠rol¬≠ler auf¬≠ge¬≠stockt wur¬≠den. Zudem gibt es bei Bull¬≠do¬≠zer im Zusam¬≠men¬≠spiel mit einem Linux-Sicher¬≠heits¬≠fea¬≠ture (ASLR) Pro¬≠ble¬≠me, wo der im Cache lie¬≠gen¬≠de Pro¬≠gramm¬≠code bei bestimm¬≠ten Kom¬≠bi¬≠na¬≠tio¬≠nen von Spei¬≠cher¬≠adres¬≠sen zwei¬≠er oder meh¬≠re¬≠rer Pro¬≠gram¬≠me gegen¬≠sei¬≠tig wie¬≠der aus dem Cache gewor¬≠fen wurde.

Nach¬≠dem eine Adres¬≠se ermit¬≠telt und in die Phy¬≠si¬≠cal Request Queue f√ľr das Laden des n√§chs¬≠ten Pro¬≠gramm¬≠codes aus dem Level-1-Befehls¬≠cache ein¬≠ge¬≠reiht wur¬≠de, wird par¬≠al¬≠lel √ľber ein klei¬≠nes Tag (¬ĶTag) gepr√ľft, ob die gew√ľnsch¬≠ten Befeh¬≠le schon im MOp-Cache vor¬≠lie¬≠gen. Lie¬≠fert das ¬ĶTag f√ľr den MOp-Cache kei¬≠nen Tref¬≠fer, wer¬≠den die Befeh¬≠le in einem 32 Byte-Block aus dem L1-Befehls¬≠cache gela¬≠den und an die Deco¬≠der-Ein¬≠heit weitergereicht.
